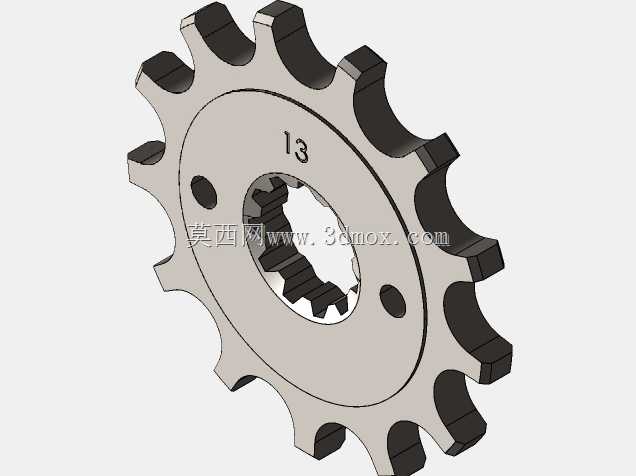

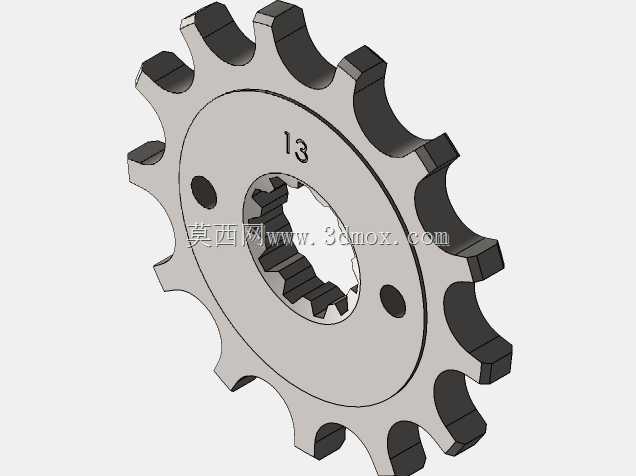

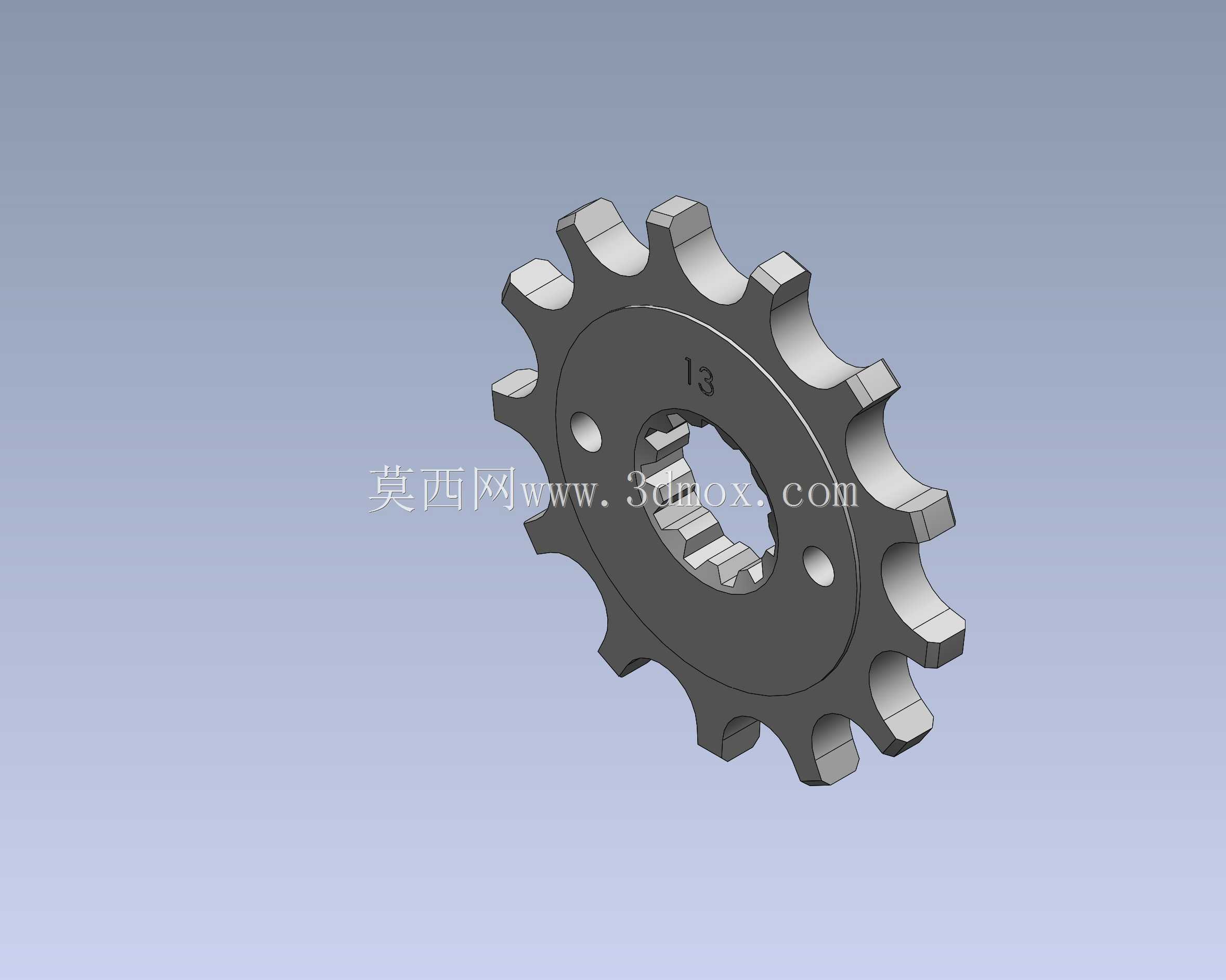

本田XR250摩托13齿前传动链轮

　　这款13齿链轮是适配本田XR250龙卷风系列越野摩托车的前传动输出部件，属于摩托车二级传动系统里的主动链轮，安装在发动机输出轴端，通过链条和后摇臂上的从动大链轮配合，把发动机曲轴输出的扭矩传递给后轮，直接决定车辆起步扭矩输出特性和各挡位的转速对应车速区间。做这个零件建模的时候，最先要卡准的是和发动机输出轴配合的内花键参数，XR250的输出轴花键是特定模数的渐开线花键，齿侧配合间隙要控制在0.02到0.05毫米之间，间隙太小装拆困难，高温工况下花键热胀容易卡滞，间隙太大则会在急加速、收油的时候产生冲击异响，长期使用还会打坏花键齿。内孔上的两个定位小孔是和输出轴端的锁片配合的，安装的时候锁片凸点卡进小孔，再把锁片翻边扣住固定螺母的卡槽，

　　防止车辆长期颠簸振动下螺母松脱，这两个孔的位置度公差要控制在0.1毫米以内，不然锁片装不上或者卡合不到位，起不到防松作用。链轮的齿形是适配520规格传动链条的，齿廓曲线不是标准的渐开线，是按照摩托车链条的滚子直径、节距做的专用齿形，齿侧的倒角是为了让链条在进出啮合的时候更顺畅，尤其是越野路面车身倾斜、后轴和输出轴出现小角度偏斜的时候，带倒角的齿形不会卡链、掉链，也能减少链条和齿侧的偏磨。13齿的主动轮搭配XR250原厂的后链轮，能让车辆在低挡位获得更大的减速比，起步和穿越烂路的时候扭矩更足，适合非铺装路面的越野骑行场景，如果换成14齿的主动轮，高速巡航的时候发动机转速会更低，但低扭会有损失，这个齿数的选择是原厂针对车型定位做的平衡。

　　建模的时候齿部的厚度要和520链条的内节宽度匹配，太厚会蹭链条侧板，太薄则啮合接触面积不够，容易磨坏齿尖，链轮整体的外径要和发动机箱体、前小链轮盖的内部空间留够3毫米以上的间隙，防止链条摆动的时候蹭到箱体或者护盖，产生异响和磨损。链轮中心的凸台高度也要精准控制，凸台是顶住输出轴轴承内圈端面的，高度不够会导致链轮轴向窜动，高度太高则会把轴承顶死，转动阻力变大还会烧坏轴承。零件的材质一般选用20CrMnTi做渗碳淬火处理，齿面硬度达到HRC58-62，芯部韧性足够，能承受越野时候的冲击载荷，不会出现断齿的情况，建模的时候可以在齿根位置做0.5毫米的圆角过渡，减少应力集中，提升冲击载荷下的疲劳强度。实际装车的时候，要注意链轮的安装方向，

　　齿侧的倒角朝向要和链条运动方向匹配，装反的话会加速链条和链轮的磨损，还会增大传动噪音。日常维护的时候，这个链轮的磨损极限是齿尖磨尖、齿侧出现明显的台阶，这时候就要和链条、后链轮一起更换，只换单一部件会让新零件的磨损速度加快三倍以上。
