农用草捆液压叉装处理作业装置

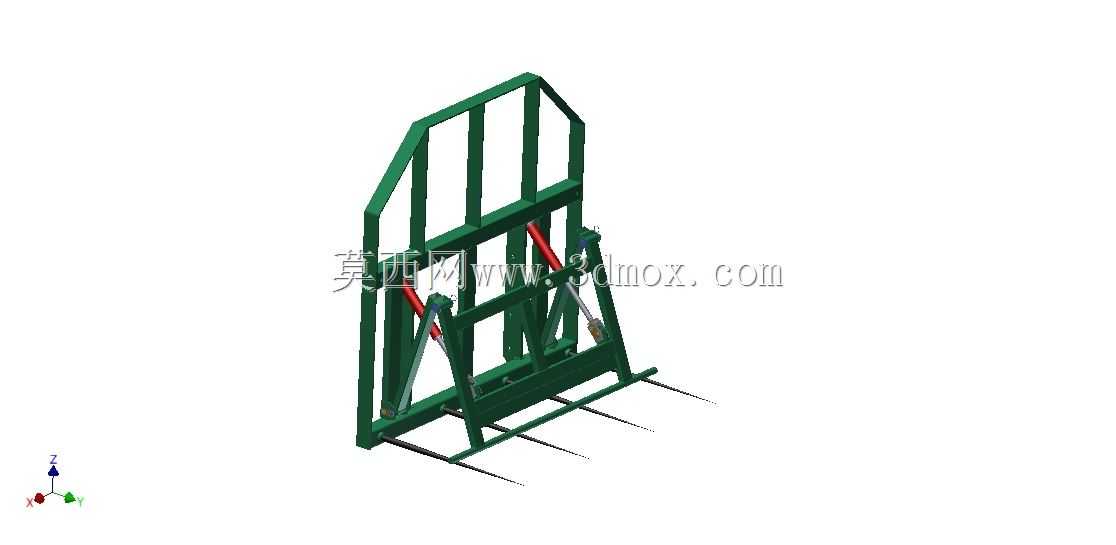

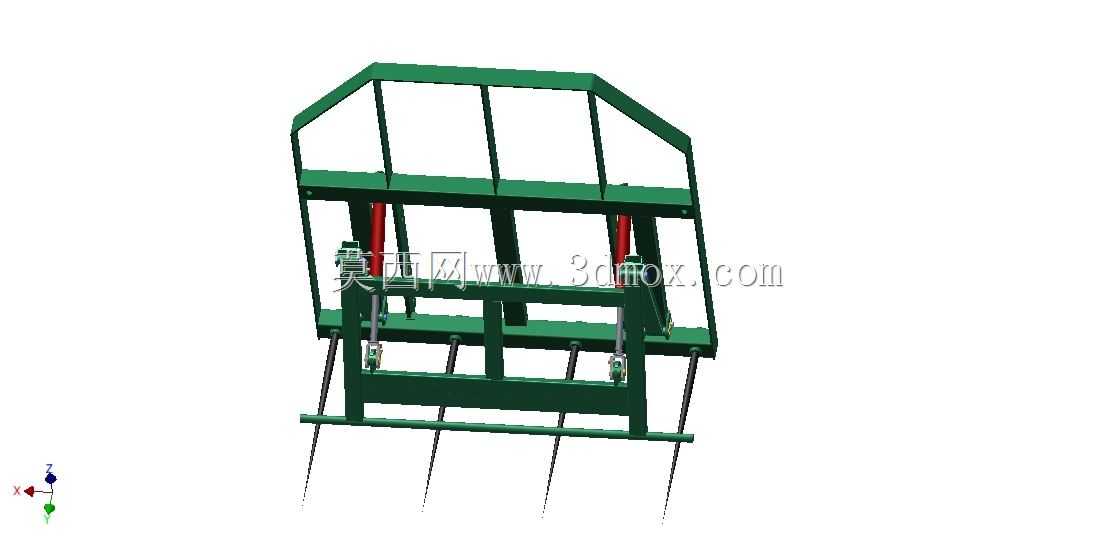

　　这款捆处理装置主要适配轮式拖拉机后置三点悬挂接口，是农牧场草捆转运、堆垛、拆喂作业环节的专用挂接机具，在国内北方牧草种植区、南方秸秆综合利用产区的实际生产场景中应用十分广泛，能够替代传统人工搬运草捆的重体力作业环节，大幅降低农牧场日常运维的人力投入强度。从结构设计逻辑来看，整个装置采用框架式方管焊接主体作为承载基础，主框架的竖向方管同时承担挂接受力、叉齿导向、液压组件安装基座的多重作用，没有冗余的装饰性结构，所有型材选型都经过作业载荷校核，能够承受1.2吨级方草捆或圆草捆的偏心载荷，不会出现作业过程中框架变形、焊缝开裂的问题。前端作业叉齿采用高强度合金钢锻造后调质处理，齿身做了渐变收窄的楔形设计，插入草捆时的阻力更小，

　　不会因为强行插入导致草捆散包，四根叉齿的间距经过多轮田间作业验证，既能够适配常规尺寸的方草捆叉取，也能通过调整叉齿安装位置兼容不同直径的圆草捆作业需求，叉齿与主框架的连接采用快拆式销轴结构，日常磨损后更换不需要切割焊接，田间作业现场就能完成备件更换。装置的倾翻动作依靠两侧对称布置的双作用液压油缸驱动，油缸缸径、杆径的选型匹配拖拉机后置液压输出的标准压力区间，不需要额外加装增压阀组就能实现稳定的倾翻力矩，作业时驾驶员在驾驶室内通过液压操纵杆就能控制叉架的倾翻角度，最大倾翻角度能够达到45度，既可以在堆垛时将草捆平稳举升到指定高度后轻放，也能在拆喂作业时将草捆缓慢倾倒至喂料口位置，不会出现草捆突然坠落砸损饲喂设备的问题。

　　挂接端完全遵循拖拉机后置三点悬挂的标准安装尺寸，下悬挂点的销孔间距、上拉杆的连接位置都符合通用农机挂接规范，不需要对拖拉机本体做任何改装，不同马力段的轮式拖拉机只要具备后置液压输出接口，都能在10分钟内完成挂接调试，挂接完成后的整机横向宽度控制在1.8米以内，能够满足乡村窄路、牧场田埂的通行要求，不会因为机具过宽影响转场通行。从安装边界来看，装置挂接完成后距离拖拉机后轮的最小安全间隙为25厘米，转向时不会出现机具与拖拉机后轮干涉的问题，举升到最高位置时的整机高度为2.7米，能够满足常规3米层高草捆堆垛的作业需求，最低作业位置时叉齿能够贴合地面，不需要人工辅助抬升草捆就能直接完成叉取动作。在实际作业场景中，

　　这款装置除了常规的草捆叉装转运，还可以通过更换前端作业属具，完成牧场围栏桩搬运、袋装饲料转运等辅助作业，框架上预留的多个安装孔位能够方便用户自行加装小型属具挂点，拓展机具的使用场景。整个装置的液压管路采用高压胶管沿框架内侧布置，管路走向避开了作业时的剐蹭区域，胶管外层加装了螺旋保护套，能够抵御田间作业时秸秆、树枝的剐蹭，降低管路破损漏油的概率，所有铰接位置都加装了黄油嘴，日常保养时只需要按照作业时长定期加注润滑脂，就能保证铰接点转动灵活，不会出现卡滞、异常磨损的问题。设计过程中充分考虑了田间作业的恶劣工况，所有外露金属件都做了抛丸后喷塑处理，耐锈蚀能力相比普通喷漆提升两倍以上，能够适应牧场高湿度、高腐蚀的作业环境，延长机具的整体使用寿命。
