不锈钢十字滑块式万向传动联轴结构

　　在各类存在两轴轴线偏斜、角位移的传动场景中，这类十字滑块式万向联轴结构是解决轴系不对中传动问题的常用部件，区别于单十字轴万向节的单节角向补偿局限，该结构可在两轴存在一定径向偏移、角向偏斜的工况下稳定传递旋转扭矩，不会因为轴系安装误差、工作过程中的机架形变、载荷冲击带来的轴系位移出现传动卡滞或额外附加载荷激增的问题。从实际应用场景来看，这类小规格不锈钢材质的联轴结构，常被用在食品加工输送线的动力传递段、小型包装设备的辊筒传动端、轻工机械的分机构动力衔接位，也可适配有轻度腐蚀环境的传动工位，不锈钢材质的本体可以耐受常规湿度、弱腐蚀介质的接触，不会像普通碳钢件那样在长期使用中出现锈层卡滞转动副的问题。

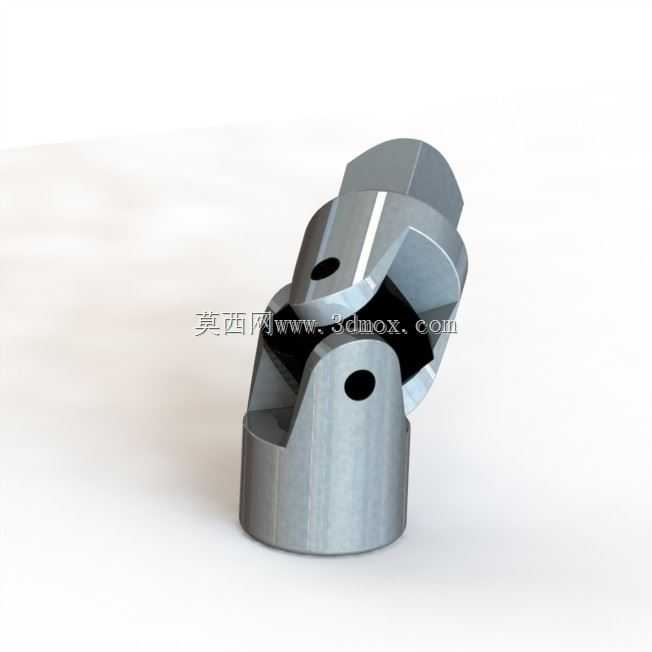

　　从结构设计思路来看，该联轴结构采用两端叉形接头搭配中间十字滑块的布局，两端的接头分别与主动轴、从动轴通过销孔配合锁紧，中间的十字滑块嵌合在两端叉头的槽位内，转动过程中滑块可在叉头槽内做小幅滑动，以此补偿两轴之间的相对位移。设计时需要重点关注叉头槽与滑块的配合间隙，间隙过小会导致偏斜补偿时滑动阻力过大，传动过程中出现憋劲、温升高的问题，间隙过大则会带来传动回差，在正反转切换频繁的工位会产生明显的冲击噪音，同时加速配合面的磨损。两端的轴孔与销孔采用同轴度公差管控，保证轴装入后不会出现偏心带来的动不平衡问题，对于转速不超过300rpm的传动工位，该结构的动平衡表现完全可以满足使用要求，不需要额外做动平衡校正。

　　从安装边界与尺寸管控角度，这类联轴结构的轴向安装尺寸紧凑，不需要在轴端预留过长的安装空间，两端轴孔的深度根据传递扭矩的大小做匹配设计，销孔的位置设置在轴孔的居中位置，保证锁紧销穿入后可以均匀抱紧轴面，不会出现轴端受力偏载的问题。安装时需要注意两轴的角向偏斜角度不能超过结构允许的最大补偿角，通常这类小规格万向联轴结构的单节最大补偿角在5°以内，超过该角度后滑块与叉头槽的接触面积会大幅减小，接触应力陡增，会快速磨损配合面甚至出现滑块崩裂的故障。径向补偿量也需要控制在合理范围内，过大的径向偏移会导致滑块单侧受力过大，传动过程中出现周期性的载荷波动，影响整条传动链的稳定性。

　　从功能特性来看，该结构不具备缓冲减震的能力，属于刚性可移式联轴结构，传动过程中转速比恒定，不会出现滑动传动的丢转问题，适合传递恒定转速、中等扭矩的动力。不锈钢材质的本体经过表面去毛刺、抛光处理后，不容易积留物料残渣，在有清洁要求的食品、医药包装工位使用时，日常清理维护更加方便，不会像包覆橡胶的弹性联轴器那样出现橡胶老化、掉屑污染生产环境的问题。配合面的加工粗糙度需要控制在Ra1.6以内，降低滑块滑动时的摩擦阻力，长期使用时可以在配合面涂抹少量硅基润滑脂，进一步降低磨损速率，延长部件的使用寿命，注意不能使用会腐蚀不锈钢材质的含氯润滑脂，避免长期接触后出现晶间腐蚀破坏结构强度。

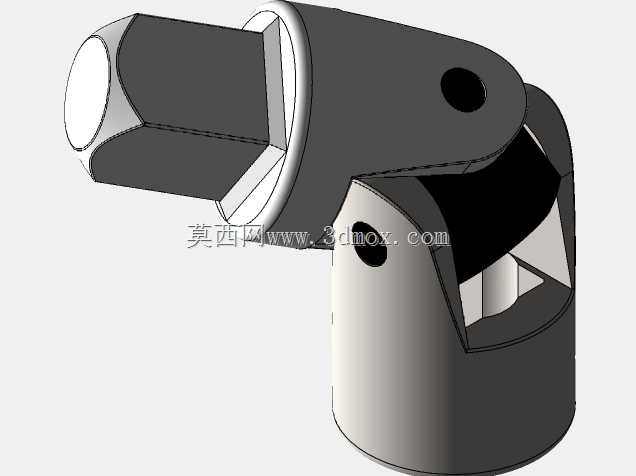

　　在做三维建模时，需要重点还原叉头槽与十字滑块的配合公差，不能将配合面做成零间隙的理想状态，要预留出合理的滑动间隙，同时要校验结构在最大补偿角状态下，滑块与叉头之间不存在运动干涉，转动全行程中滑块不会从叉头槽内脱出。两端销孔的位置要与轴孔保持垂直，保证锁紧销安装后可以垂直压紧轴面，获得足够的锁紧摩擦力，避免传动过程中轴与联轴节出现相对转动打滑的问题。建模时还要注意结构的壁厚设计，叉头的承载侧壁厚度要满足额定扭矩下的强度要求，不能为了追求外观小巧过度减薄壁厚，否则在冲击载荷下容易出现叉头断裂的故障。
