医院场景用可移动推车式冷水机组结构设计

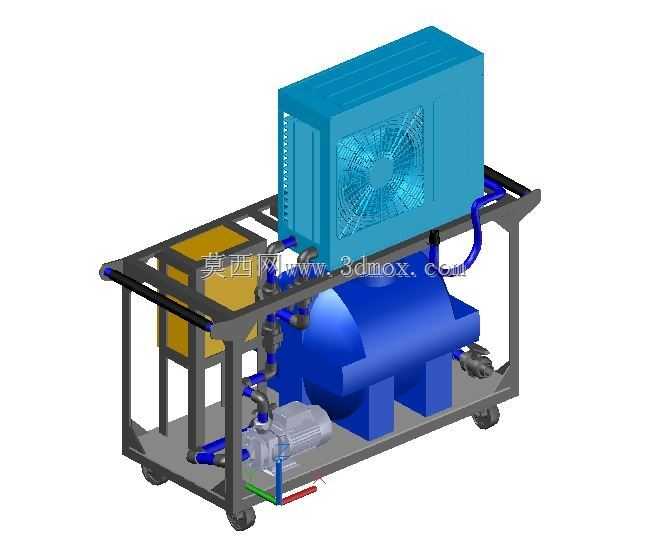

　　这款带移动车架的集成式冷水设备，最初的设计出发点是匹配医疗场景下的灵活供冷需求，不同于固定安装的工业冷水机组，它需要在不同诊疗区域间快速转场，同时满足局部精准供冷的使用要求。从结构布局来看，整套设备将制冷核心组件、储液单元、动力输送部件全部集成在带脚轮的金属推车架上，车架采用方管焊接成型，底部配置四个带刹车的万向脚轮，既保证推移过程的转向灵活性，到位后踩下刹车即可完成位置固定，不需要额外做地脚安装，适配医院内部平整的环氧地坪通行条件，推移时不会对地面造成刮损。车架上层布置风冷式冷凝散热单元，蓝色的散热壳体侧面预留大面积通风格栅，内置轴流散热风扇，运行时可以快速带走制冷剂冷凝过程释放的热量，散热单元的安装位置高于车架其他部件，

　　进风侧没有遮挡，能保证散热气流的顺畅流通，避免热回风导致的制冷效率下降。车架中部集成卧式储液罐体，罐体外部做蓝色防腐涂层处理，罐体通过焊接支架与车架主体固定，连接位置加装橡胶减震垫，减少水泵运行时传递到罐体的振动，降低设备运行的整体噪音，适配医疗场景对低噪音的使用要求。罐体周边排布制冷管路，所有管路采用硬管弯折成型，连接位置采用标准密封接头，蓝色管路区分高压冷媒回路，管路排布沿着车架立柱走向布置，用管卡固定在车架型材上，避免推移过程中管路晃动产生磨损，管路转弯处预留足够的弯曲半径，减少冷媒流动的阻力损失。车架侧部预留黄色的电气安装腔体，用来放置控制元件与接线端子，腔体做封闭防护处理，避免管路凝露产生的水滴进入电气部分造成短路，

　　腔体侧面预留散热缝隙，保证电气元件运行时的热量可以正常散出。车架下部安装冷媒输送泵与阀组部件，泵体通过减震支架固定在车架底板上，进出水口位置预留快插接头，使用时可以快速对接需要供冷的医疗设备管路，不需要复杂的管路焊接作业，缩短现场部署的时间。推车架的一侧加装横向推手，推手外部包裹防滑橡胶套，推移时可以方便施力，推手高度设置在成年人腰部位置，符合人体工程学施力角度，长时间推移也不会产生过度的肢体疲劳。从安装边界来看，整套设备的整体宽度控制在0.8米以内，长度不超过1.2米，高度控制在1.4米左右，可以顺利通过医院内部的标准宽度病房门、电梯轿厢，不会出现通行卡滞的问题，设备运行时的周边预留空间只需要保证散热侧有0.

　　3米以上的通风距离即可，不需要预留大面积的检修通道，日常维护时可以直接在推车位置完成滤网清理、管路检查等操作，不需要拆解整体结构。在功能设计上，这套设备可以输出恒定温度的低温冷水，直接对接医疗设备的冷却回路，比如影像设备的发热部件冷却、局部诊疗设备的温控需求，相比固定安装的中央冷水系统，它不需要提前铺设长距离供冷管路，转场时只需要断开快插接头就可以推移到目标位置，接上电源和供回水管路即可快速投入使用，适合医院内部临时增设诊疗点位、应急供冷、设备移动巡检时的配套冷却使用。设计过程中特意控制了整套设备的整体重量，车架采用轻量化的型材焊接，在保证结构强度的前提下减少不必要的冗余板材，单人即可完成推移操作，不需要额外的搬运辅助设备。所有部件的安装位置都做了重心优化，最重的储液罐体布置在车架的中心位置，散热单元与泵体对称分布在重心两侧，推移时不会出现侧倾的风险，即使经过小坡度的地面过渡段也能保持整体稳定性。管路设计上充分考虑了凝露问题，所有低温管路外部都预留了保温层安装空间，实际装配时可以包裹橡塑保温材料，避免管路表面凝露产生滴水，适配医院内部对环境卫生的高要求，不会因为滴水造成地面湿滑引发安全隐患。阀组部件集中布置在车架的侧部操作面，日常调节流量、开关回路时不需要探身到设备内部，站在推车侧面就可以完成操作，操作位置的高度设置在站立时手部可及的范围，减少操作时的弯腰幅度。
