剖视结构双级齿轮传动箱体设计

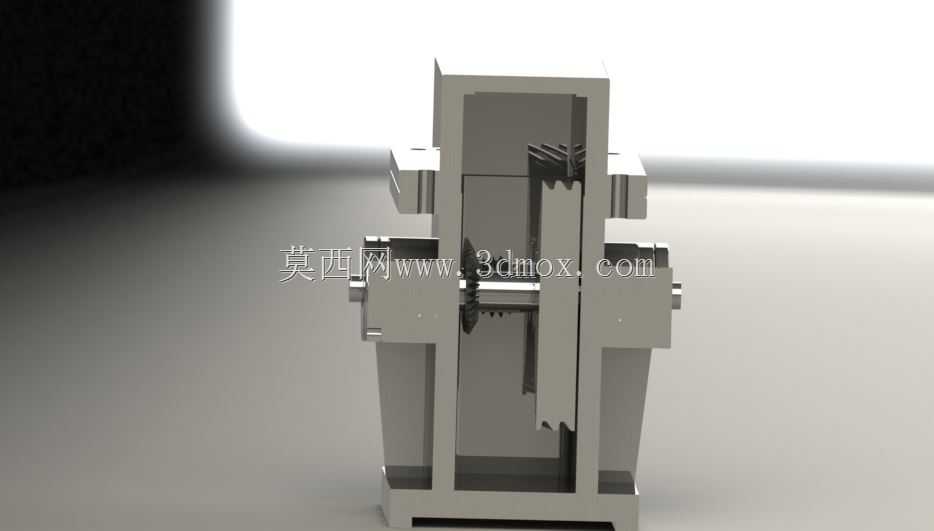

　　这款双级齿轮传动箱体，是机械传动系统里承担转速匹配、扭矩放大的核心部件，在轻工输送设备、小型机床进给单元、教学实验台架这类对安装空间有严格限制的场景中应用广泛。从剖视呈现的内部结构能看到，设计阶段优先考虑了传动链的最短路径排布，输入轴端直接衔接动力源输出端，第一级小齿轮与中间轴大齿轮啮合完成首次减速，中间轴上的小齿轮再与输出轴大齿轮啮合完成二级减速，整套齿轮副都容纳在箱型壳体内部，既可以通过壳体的密闭结构储存润滑脂或者润滑油，减少齿轮啮合面的磨损，也能隔绝外部粉尘、切削碎屑进入传动啮合区，延长整套传动组件的使用寿命。

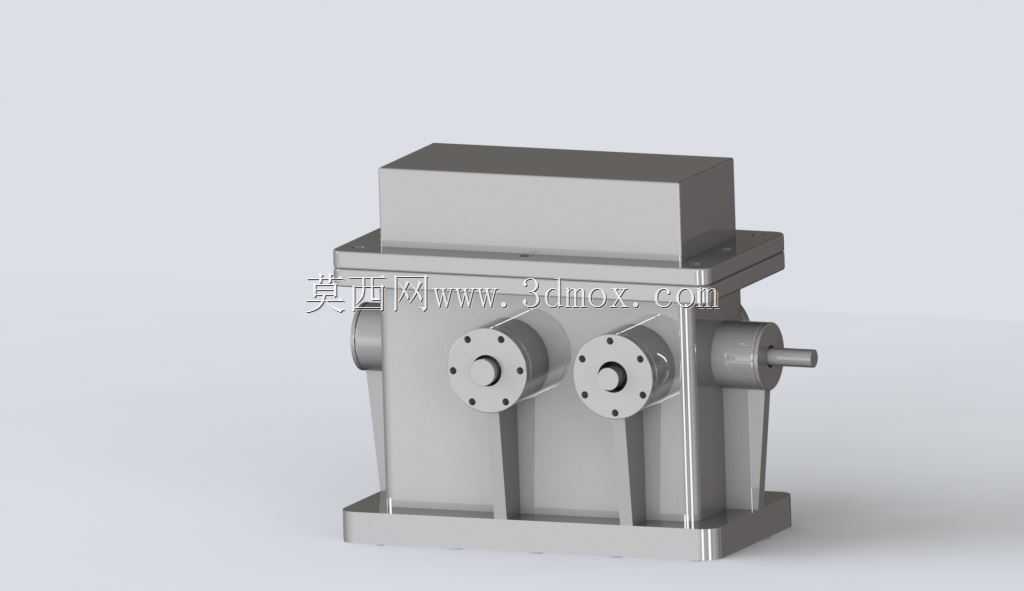

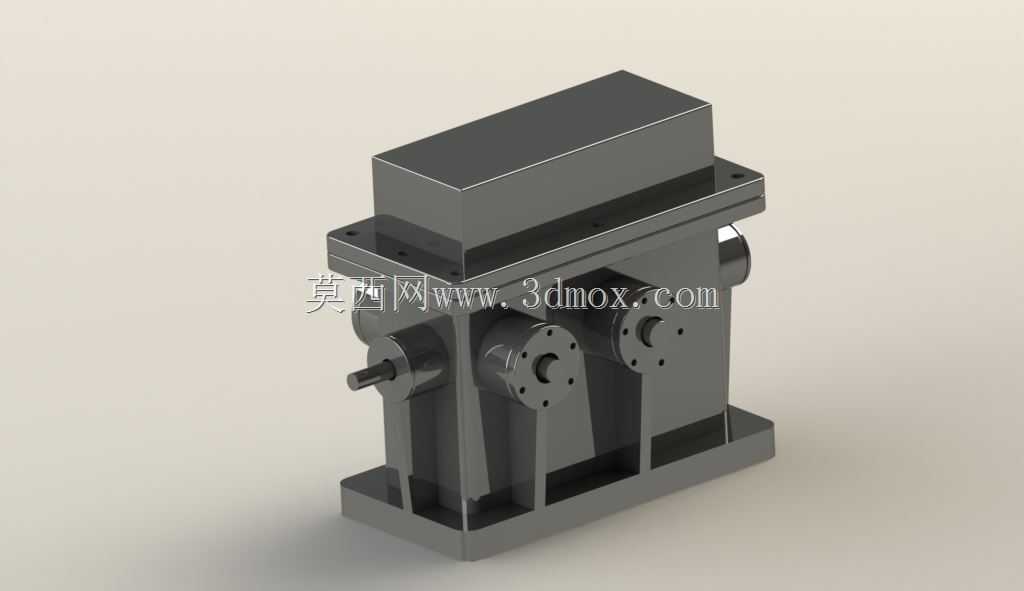

　　从安装边界来看，箱体底部设置了带安装孔的支撑脚，安装孔的孔距匹配常规小型设备的安装基面尺寸，不需要额外做转接板就能直接固定在设备的安装台面上，输入轴和输出轴的轴伸端都预留了标准的键槽位置，不管是连接联轴器、带轮还是链轮，都能直接选用标准件完成装配，不需要二次加工轴头。箱体的侧壁做了加厚的轴承座孔位，每根轴的两端都配置了适配的轴承安装位，轴承孔的同轴度在设计时就做了公差约束，能避免轴系运转时出现偏载，减少齿轮啮合的不均匀磨损，也能降低运转过程中的振动和噪音。

　　设计过程中没有采用复杂的异形壳体结构，整体是规整的长方体箱型，一方面是降低铸造或者钣金加工的工艺难度，不管是采用铸铁铸造、铝合金压铸还是钢板焊接加工，都能快速成型，不需要复杂的工装夹具；另一方面规整的外形也方便在设备内部做布局，不会因为异形曲面占用额外的安装空间，相邻设备部件排布时不需要特意避让不规则外形。箱体顶部预留了注油孔的位置，底部设置了放油螺塞的安装位，日常维护时不需要拆解整个箱体，就能完成润滑油的更换，日常巡检时也可以通过侧面预留的油位观察位置，直接查看箱体内润滑油的存量，避免缺油导致的齿轮干磨故障。

　　在功能特性上，双级传动的结构相比单级减速，能在相同的总传动比要求下，把每一级的传动比控制在合理区间，避免单级大传动比带来的大齿轮尺寸过大问题，有效压缩整个箱体的外形尺寸，同时两级齿轮的啮合错位排布，也能让轴系的受力更均匀，不会出现单根轴承受过大径向力的情况。箱体的合箱面做了止口设计，装配时能快速定位上下箱的位置，合箱后配合密封垫就能实现很好的密封效果，不会出现润滑油渗漏的问题，轴伸端的位置也预留了密封件的安装槽，可以选用标准的骨架油封完成轴端密封，适配不同转速的使用场景。

　　实际选型使用时，这款齿轮箱可以根据传递功率的需求，调整齿轮的模数和齿宽参数，不需要改动箱体的外部安装尺寸，就能适配不同功率的动力源，对于设备系列化开发来说，能大幅减少安装基座的设计改动量，缩短设备的开发周期。在教学场景中，这种剖视结构的齿轮箱也能很直观地展示二级减速的传动原理，让学习者清晰看到动力从输入到输出的传递路径，理解齿轮啮合、轴系支撑、箱体密封这些机械设计的基础知识点，相比单纯的原理图教学，实体结构的展示能更直观地建立机械结构的空间认知。
