工业级承重滑轮固定支撑支架结构设计

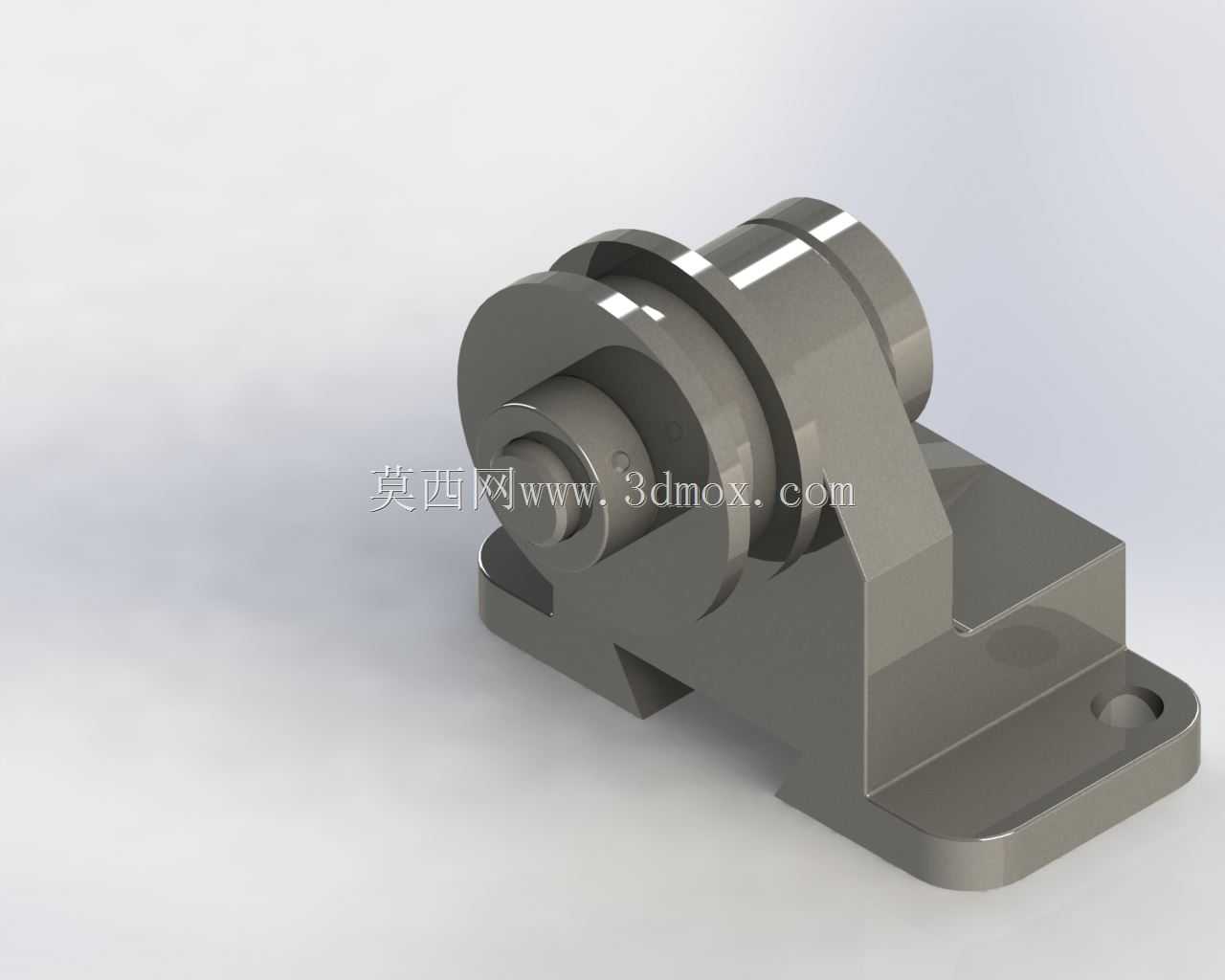

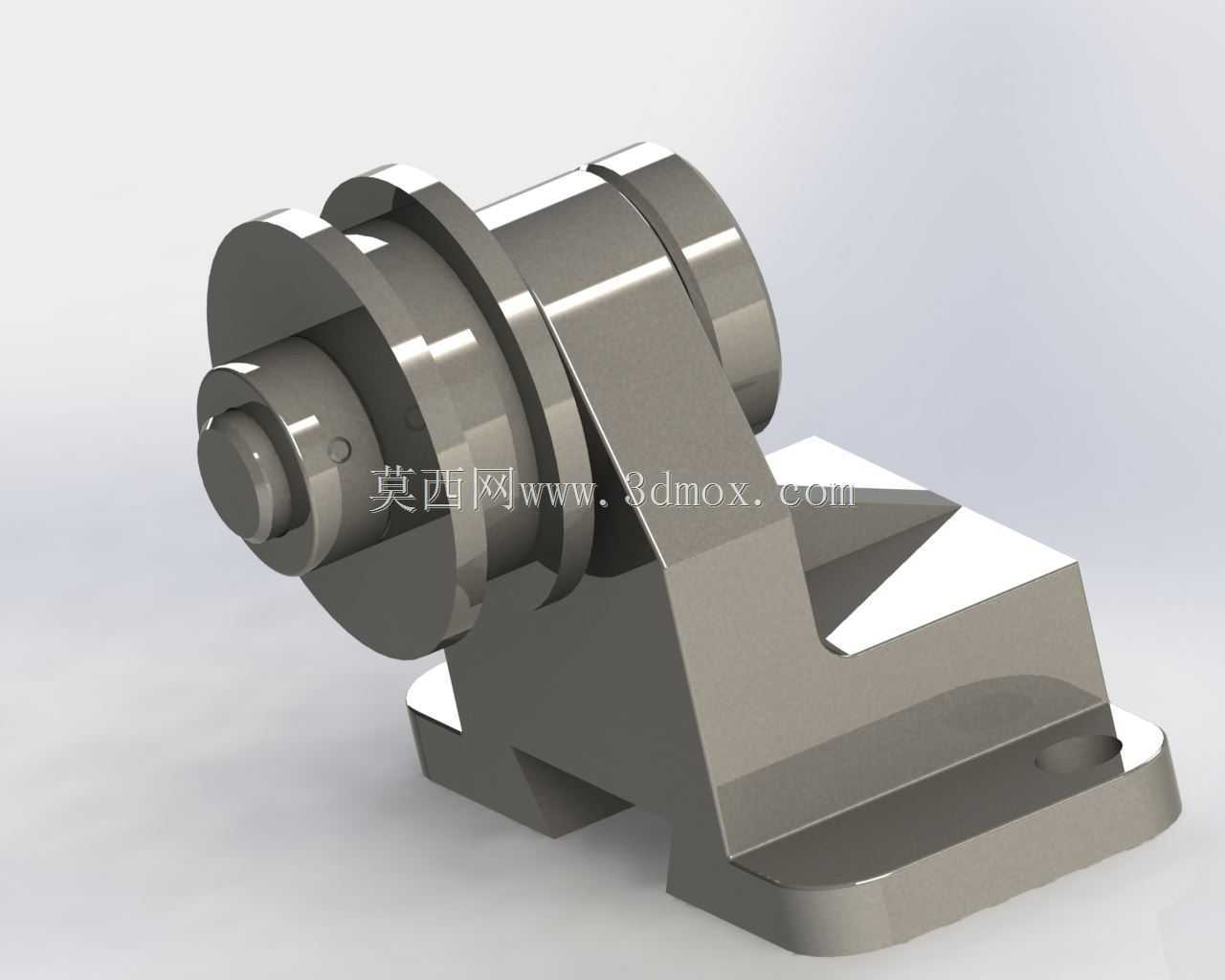

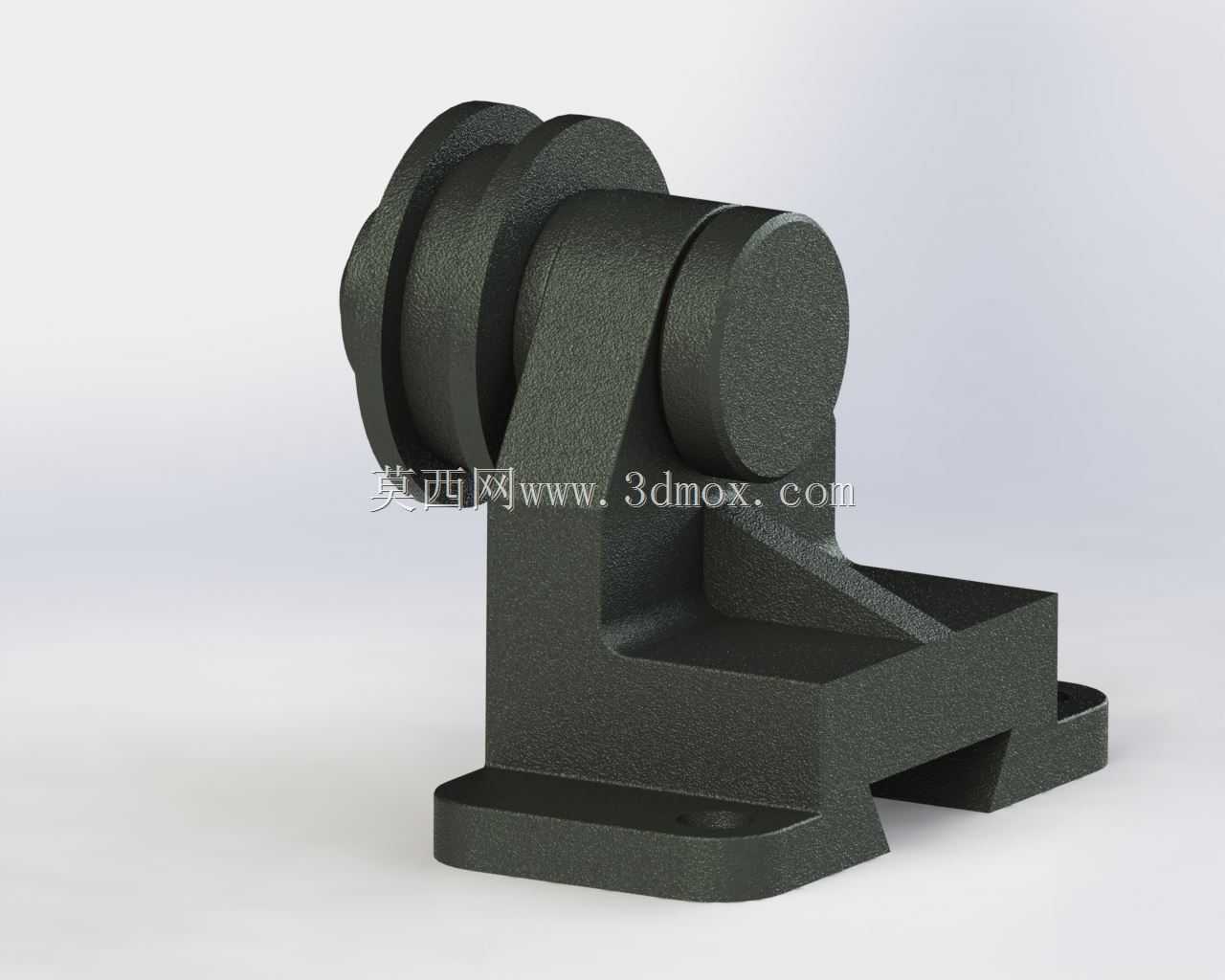

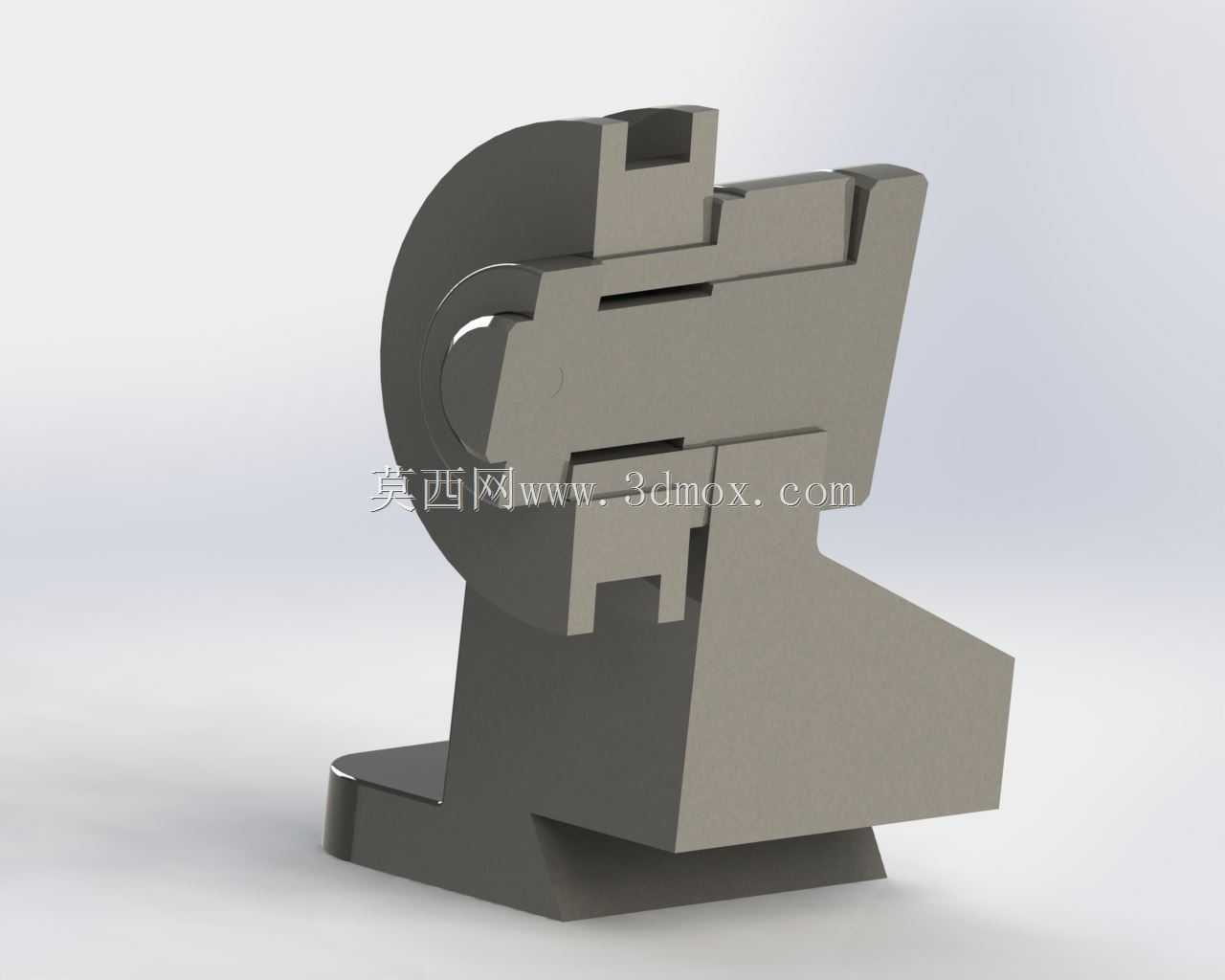

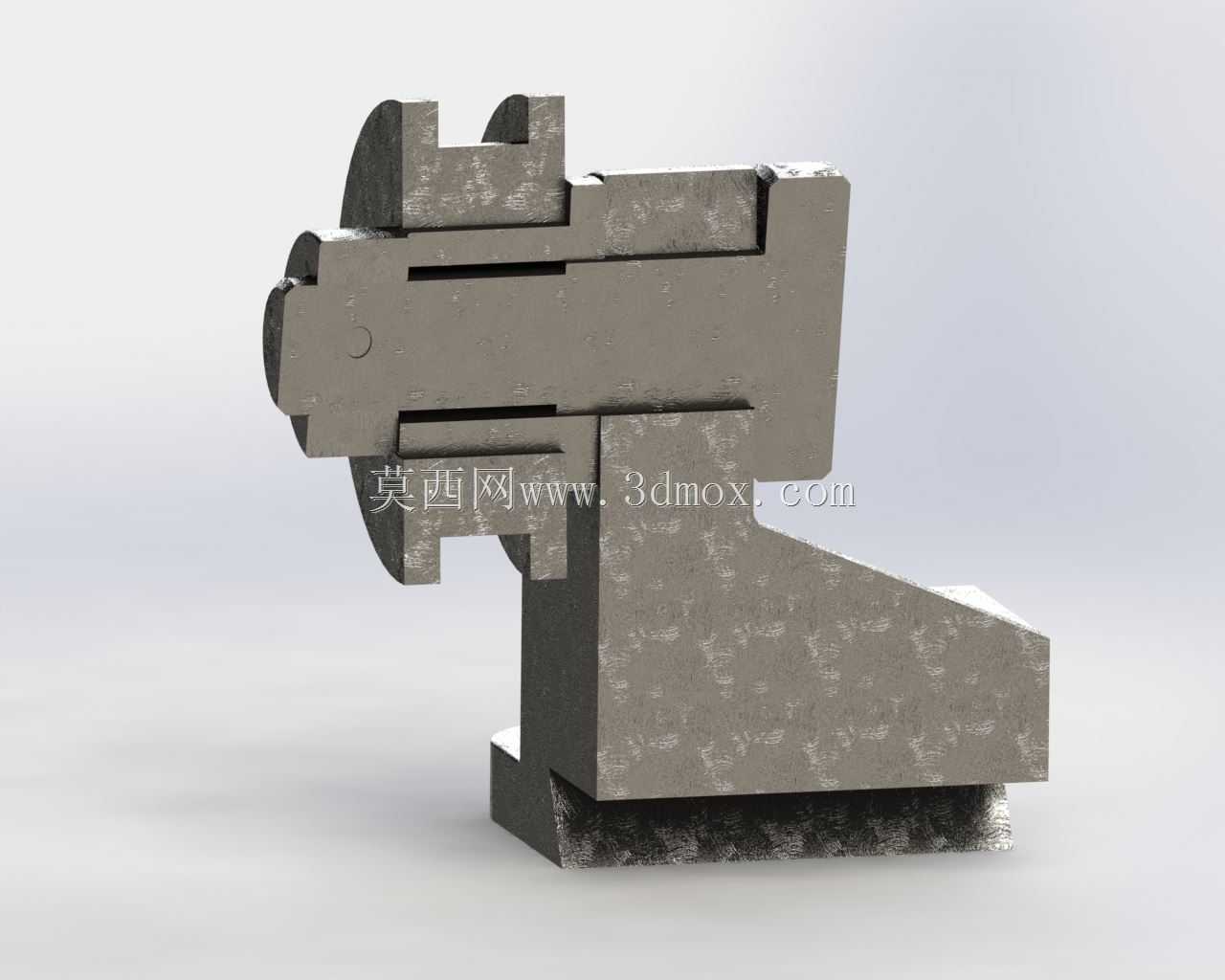

　　在车间物料吊装输送、生产线缆导向排布、建筑施工小型重物移位等场景中，滑轮的安装固定精度直接决定了整套导向或承重系统的运行稳定性，这款滑轮支架正是为匹配中等载荷滑轮安装需求设计的专用支撑构件。从实际使用场景来看，它既可以通过底部的安装法兰固定在混凝土墙面、钢结构立柱表面，也能倒装在厂房天花板的预埋承重梁上，适配水平导向、垂直起吊两类滑轮安装姿态，不会因为安装面的朝向变化出现滑轮偏摆、卡滞的问题。

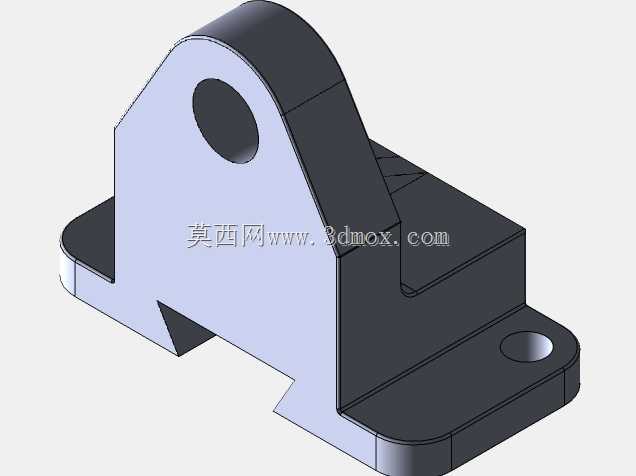

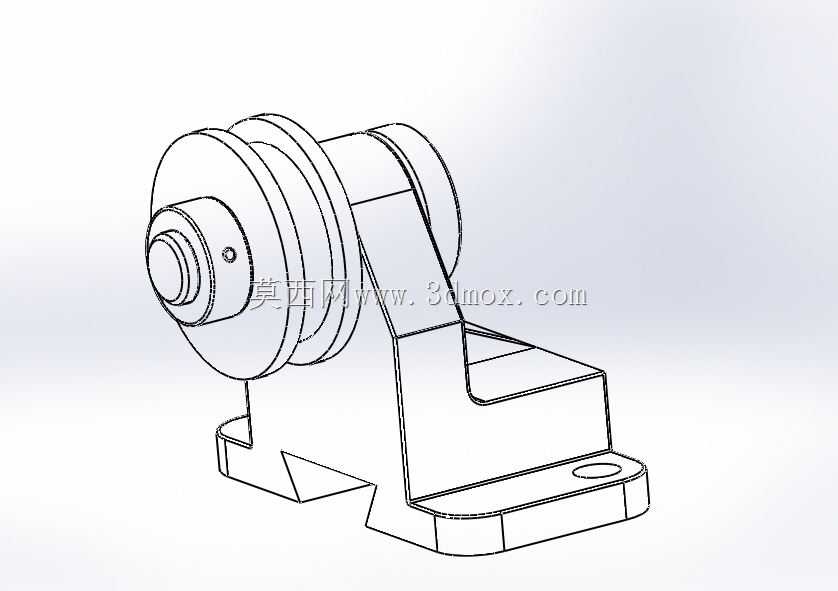

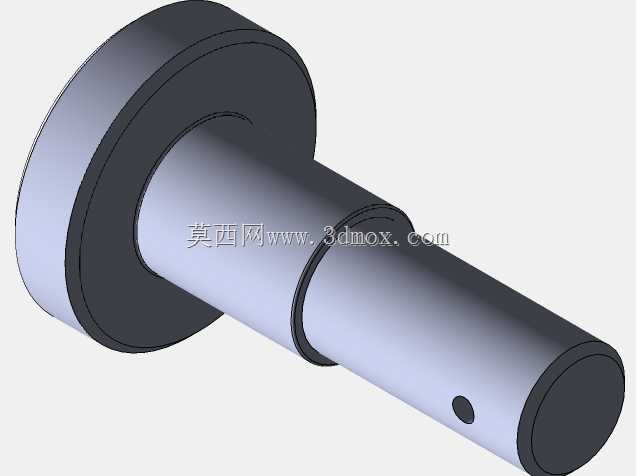

　　从功能特性上看，这款支架采用一体式弯折支撑结构，主体承力臂与底部安装座为一体化加工成型，没有额外的拼接焊缝，避免了长期受交变载荷时焊缝开裂的风险。支架上部的同轴镗孔用于穿装滑轮转轴，孔位的同轴度公差控制在0.02mm以内，能保证滑轮转动时转轴不会出现别劲、磨损加剧的问题；孔位两侧预留了轴承安装台阶，可以直接适配标准深沟球轴承的压装，不需要额外加工轴承座衬套，减少现场装配的加工工序。支撑臂与安装座之间设置了三角形加强筋结构，筋板的厚度与主体壁厚保持一致，在承受滑轮传递的径向载荷时，能将受力均匀分散到底部安装座的整个接触面，不会出现支撑臂根部应力集中导致的变形问题。

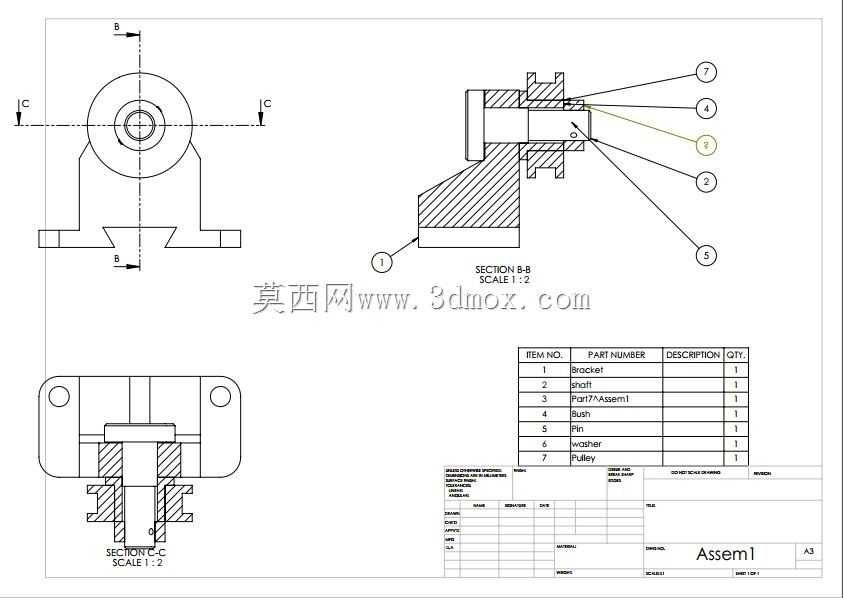

　　设计过程中，首先明确了适用的滑轮额定载荷范围，对应匹配的转轴直径、滑轮安装宽度参数，反向推导上部安装孔的孔径、孔位长度，保证滑轮装入后两侧留有足够的轴向间隙，不会与支架侧壁发生摩擦。底部安装座设计为带两个安装孔的平板结构，安装孔的孔距按照常用的膨胀螺栓、高强度螺栓安装尺寸预留，孔位周边做了局部加厚处理，螺栓拧紧时不会出现安装座被压溃变形的情况；安装座的底面加工有定位止口，在钢结构面安装时可以卡入预先加工的定位槽内，承受横向载荷时不需要额外承受螺栓的剪切力，提升连接可靠性。

　　从安装边界尺寸来看，支架整体的横向宽度控制在适配常规单滑轮安装的范围内，不会占用过多安装面空间，安装时两个固定螺栓的中心距符合通用五金安装的标准孔距，不需要在安装面上重新定制打孔位置，能直接替换同规格的老旧滑轮支架。上部转轴孔的中心高度经过反复校核，保证滑轮装入后，轮槽的最低点距离安装面留有足够的间隙，钢丝绳、传动带绕过滑轮时不会与支架本体、安装面发生剐蹭，避免绳索磨损带来的安全隐患。支架的所有棱边都做了倒角处理，没有尖锐的毛刺飞边，现场装配时不会划伤操作人员，也不会磨损穿过的绳索外层。

　　在实际选型适配时，这款支架可以匹配对应直径的钢制滑轮、尼龙滑轮，不管是用于生产线的工件平移导向，还是小型起重设备的定滑轮固定，都能保证滑轮转动顺畅，长期使用不会出现支架变形、转轴偏移的问题。针对有防尘需求的使用场景，上部转轴孔的外侧还预留了密封端盖的安装槽，可以加装防尘盖阻挡车间内的粉尘、切削液进入轴承位置，延长轴承的使用寿命，减少日常维护的频次。
