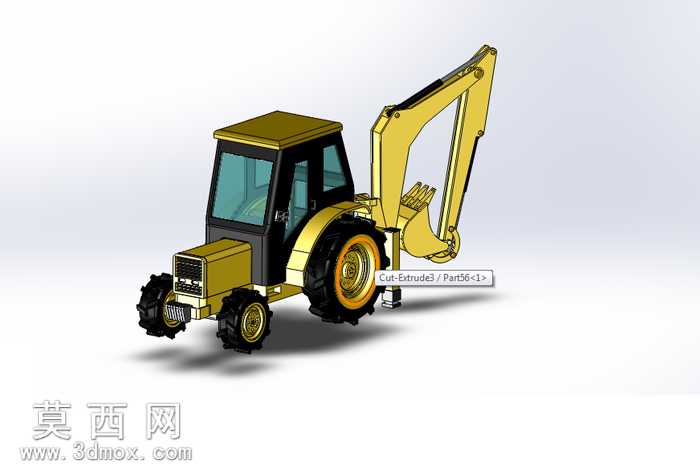

轮式挖掘装载一体工程设备三维设计

本作品为轮式挖掘装载一体工程设备的三维建模成果，建模过程以SolidWorks为核心工具，采用自底向上的装配设计思路完成整体搭建。建模初期先梳理设备的核心结构模块，将整机划分为行走底盘、驾驶舱、挖掘工作臂、动力舱四大核心组件，分别对每个组件进行独立零件建模，再通过标准配合、高级配合完成整体装配，确保各部件的运动自由度符合真实设备的动作逻辑。材质渲染阶段，针对不同部件的真实物理属性赋予对应材质：行走轮胎采用高耐磨橡胶材质，还原橡胶的哑光颗粒质感与胎面的防滑纹路细节；车身覆盖件、挖掘臂结构件采用工程黄金属漆材质，调整金属度与粗糙度参数，还原工程机械设备漆面的半哑光金属质感，同时做了轻微的旧化质感处理，避免材质过于塑料化；驾驶舱玻璃采用半透明钢化玻璃材质，添加轻微的反射与折射参数，模拟真实玻璃的透光与环境反射效果；轮毂、液压油缸活塞杆等金属加工件采用抛光金属材质，还原机加工金属的高光质感。结构设计上，还原了轮式挖掘设备的核心传动与作业结构：行走部分保留了前后桥的传动结构示意，四轮的转向连接结构符合真实轮式设备的转向逻辑；挖掘工作臂部分还原了动臂、斗杆、挖斗的铰接结构，以及对应的液压油缸安装位，各铰接点的配合间隙控制在合理范围，可实现挖掘臂的举升、弯曲、挖斗收放等动作模拟；驾驶舱部分还原了内部的操作位、挡风框架、舱门结构，细节处还原了车灯、进气格栅、后视镜等附属部件的造型。建模过程中对零件的倒角、圆角等工艺细节做了还原，所有结构件的连接处都添加了符合焊接、螺栓连接工艺的细节特征，避免模型出现尖锐直角等不符合真实生产工艺的造型，整体模型比例协调，结构逻辑清晰，可用于工程设备结构展示、运动仿真演示、作业场景搭建等用途。
