小型履带式挖掘机线框结构三维设计

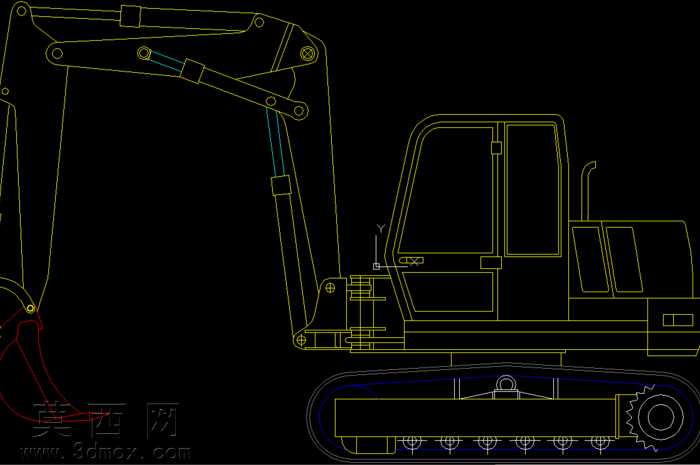

本作品为小型履带式挖掘机的三维线框建模设计，建模过程严格遵循小型挖掘机的真实结构比例，采用线框呈现方式清晰展现设备的整体构造逻辑。建模阶段首先确定整机的布局基准，以履带行走机构为下部承载基础，精准绘制履带架、驱动轮、导向轮、支重轮的轮廓线，还原履带行走系统的支撑与传动结构特征，确保下部行走体的尺寸匹配小型挖掘机的紧凑定位。上部转台部分，建模时梳理了驾驶室、动力舱、转台连接座的轮廓边界，驾驶室的窗体、舱门结构都通过线框明确区分，还原操作空间的布局形态，动力舱的外形轮廓贴合小型设备的紧凑设计，预留出散热与部件安装的结构空间。工作装置部分，重点还原动臂、斗杆、铲斗的铰接结构，每处铰接点的位置都经过比例校准，动臂的弯折角度、斗杆的长度比例、铲斗的挖掘轮廓都符合小型挖掘机的作业范围设定，同时标注出液压油缸的安装位置，清晰展现工作装置的液压驱动连接逻辑。整个建模过程以结构准确性为核心，线框的每一段线条都对应实体部件的轮廓边界，没有冗余的结构线条，能够直观呈现小型挖掘机从下部行走、上部回转到前端工作装置的完整机械结构，可作为小型挖掘机结构认知、方案设计阶段的参考模型，帮助理解各部件的连接关系与空间布局，为后续的实体建模、结构优化提供清晰的线框基准，也可用于工程机械相关的教学演示场景，直观展示小型挖掘机的构造组成。
