工业级旋风除尘设备带支撑钢架结构

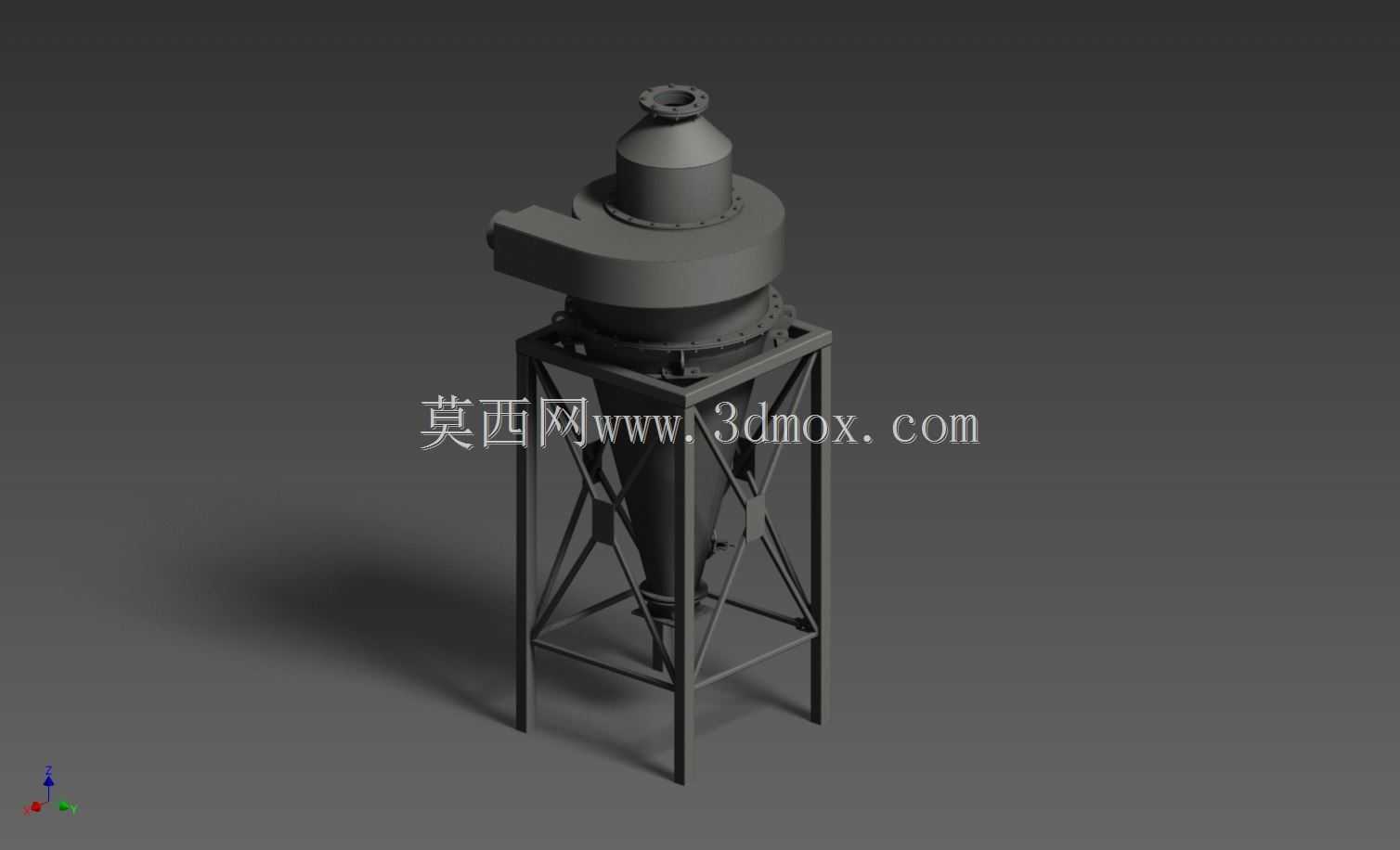

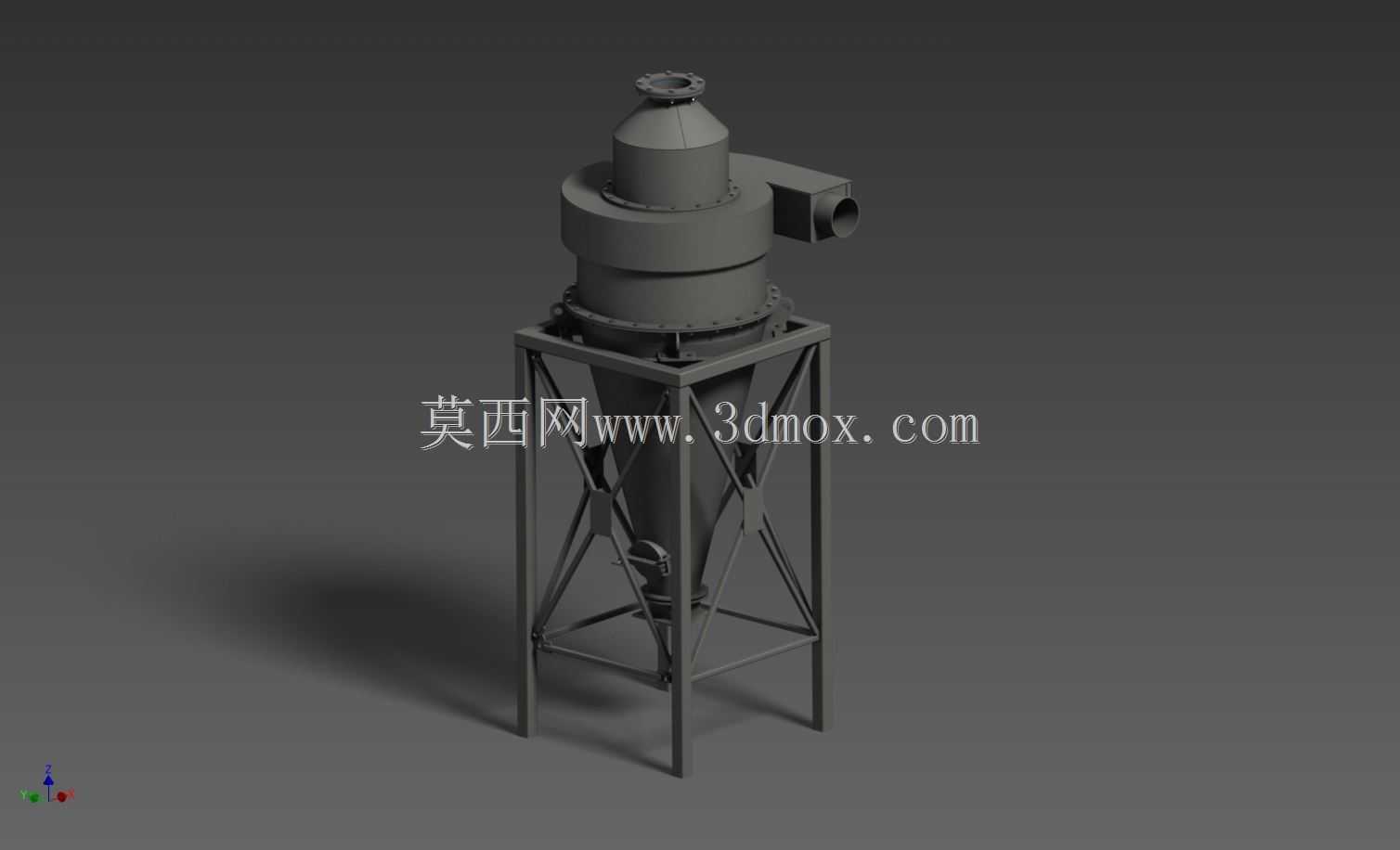

　　在木工加工车间、金属打磨工位、建材粉碎生产线这类持续产生悬浮粉尘的作业场景中，旋风除尘器是前置粗除尘环节的核心设备，无需滤材耗材即可完成大颗粒粉尘的预分离，有效降低后续布袋除尘或滤筒除尘的负荷，延长末端精过滤元件的使用寿命。这款带支撑钢架的旋风除尘结构，整体采用上圆下锥的经典旋风分离构型，上部的蜗壳进风段采用切线进风设计，含尘气流从切向入口进入筒体后，会沿筒壁形成稳定的向下旋转外涡旋，气流携带的粉尘颗粒在离心力作用下被甩向筒壁，接触壁面后失去动能沿锥壁滑落至下部集尘段，净化后的内涡旋则沿筒体中心向上折返，从顶部的排气口排出进入后续处理环节。设计阶段首先要匹配处理风量确定筒体直径，

　　1000规格的筒体直径对应单台处理风量覆盖每小时几千到一万立方米区间，适配中小型产尘工位的集中除尘需求，进风口的宽高比按照常规旋风除尘的经验值取1:2到1:2.5区间，保证进气流速控制在12-20m/s的合理范围，流速过低会导致离心力不足分离效率下降，流速过高则会大幅提升设备阻力，增加引风机的功耗。下部的锥段设计采用15-20度的半锥角，避免锥角过大导致锥壁附近的气流紊乱，把已经沉降的粉尘重新卷起带入内涡旋造成二次扬尘，锥段长度与筒体直径的比例控制在1.5-2倍区间，保证外涡旋有足够的下行距离完成颗粒分离。顶部的排气芯管插入深度控制在筒体直径的0.5-0.7倍位置，插入过浅会导致部分含尘气流未经过充分旋转就直接短路排出，

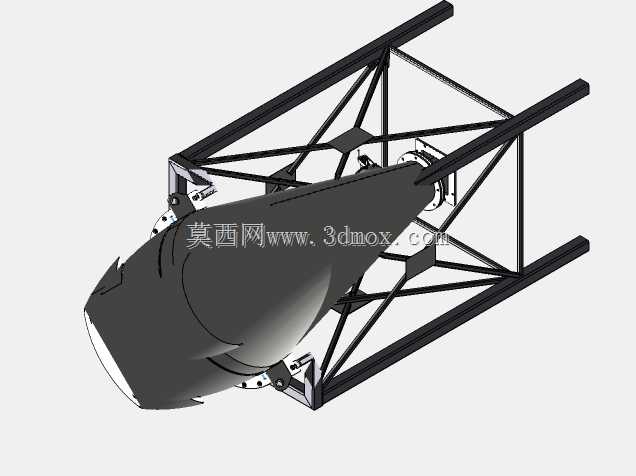

　　插入过深则会把锥段已经沉降的粉尘重新卷吸上来，影响分离效率。外部的支撑钢架采用方管焊接的桁架结构，四根主立柱沿筒体圆周均匀分布，立柱之间设置交叉斜撑抵消设备运行时的振动载荷，同时钢架的高度设计要预留下部集尘卸灰装置的安装空间，方便后续安装翻板阀、卸灰阀或者集尘桶，钢架底部预留地脚螺栓安装孔，可直接固定在混凝土设备基础或者钢制平台上，安装时需要保证设备整体垂直度偏差不超过千分之一，避免锥段偏斜导致内部气流场不对称，降低除尘效率。设备的进风口、排气口均采用标准法兰连接结构，法兰螺栓孔的孔距按照通用通风管道法兰标准设计，可直接对接现场的通风管道，无需额外制作过渡连接件。实际选型应用时，需要根据处理粉尘的粒径、密度调整入口流速参数，

　　针对密度大的金属切削粉尘可适当降低入口流速减少设备磨损，针对密度较轻的木工木屑、纤维粉尘可适当提高入口流速保证分离效果，设备入口前的管道要尽量减少弯头、变径等局部阻力构件，保证进入蜗壳的气流均匀稳定，避免偏流影响内部涡旋的形成。日常运维中需要定期检查锥段下部的卸灰密封性，若卸灰口漏风会导致底部的沉降粉尘被上升气流重新卷起，严重时除尘效率会下降40%以上，同时要定期检查筒体内壁的磨损情况，针对处理高硬度磨琢性粉尘的场景，可在筒体内壁贴附耐磨衬板延长设备使用寿命。
