3D打印拼装式正压动力装置结构设计

　　这款正压动力装置的结构设计，最初是面向小型密闭空间正压维持、便携正压送风场景做的方案，日常在小型实验舱正压防护、便携正压呼吸配套、桌面级正压除尘工位这类场景里，这类集成化的正压单元能省去零散部件拼装的调试成本，不用单独搭配壳体、固定支架、动力安装位，拿到适配的结构件就能快速组装出可用的正压输出单元。

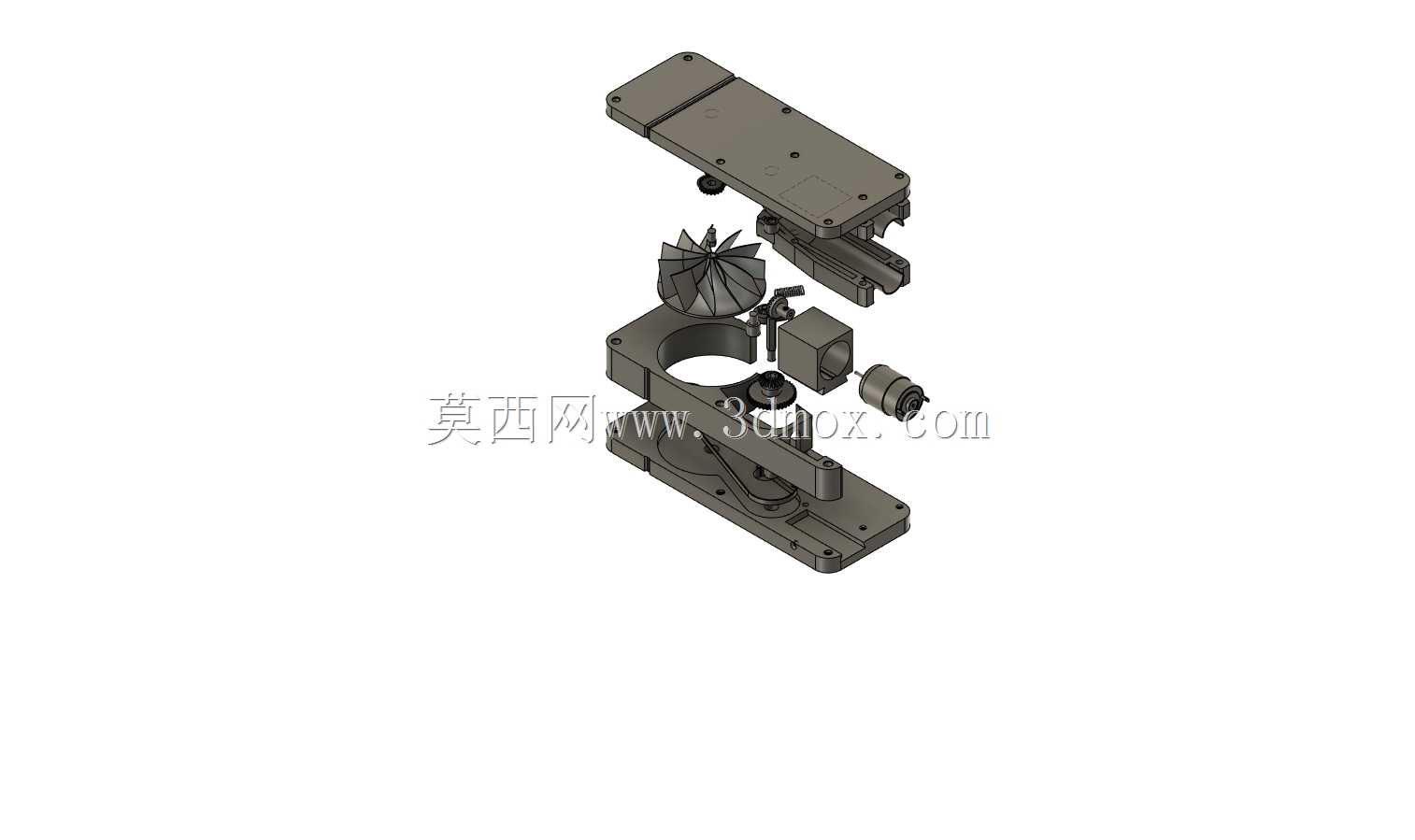

　　从实际功能落地的角度看，这个装置核心是通过内置动力组件形成稳定的正压输出，壳体做了分层式的拼装结构，上下段壳体通过侧边的定位凸台与卡扣结构配合，不需要额外的复杂连接件就能完成组装，同时壳体侧壁预留的沉头孔位，既可以用来固定内部的动力组件，也能作为整体装置的外接安装孔，适配不同的安装基面。设计的时候特意把壳体的棱角做了小圆角过渡，一方面是3D打印制作的时候能减少支撑材料的使用，降低打印后处理的工作量，另一方面也能避免安装使用过程中锐边划伤操作人员，符合小型便携设备的安全设计要求。

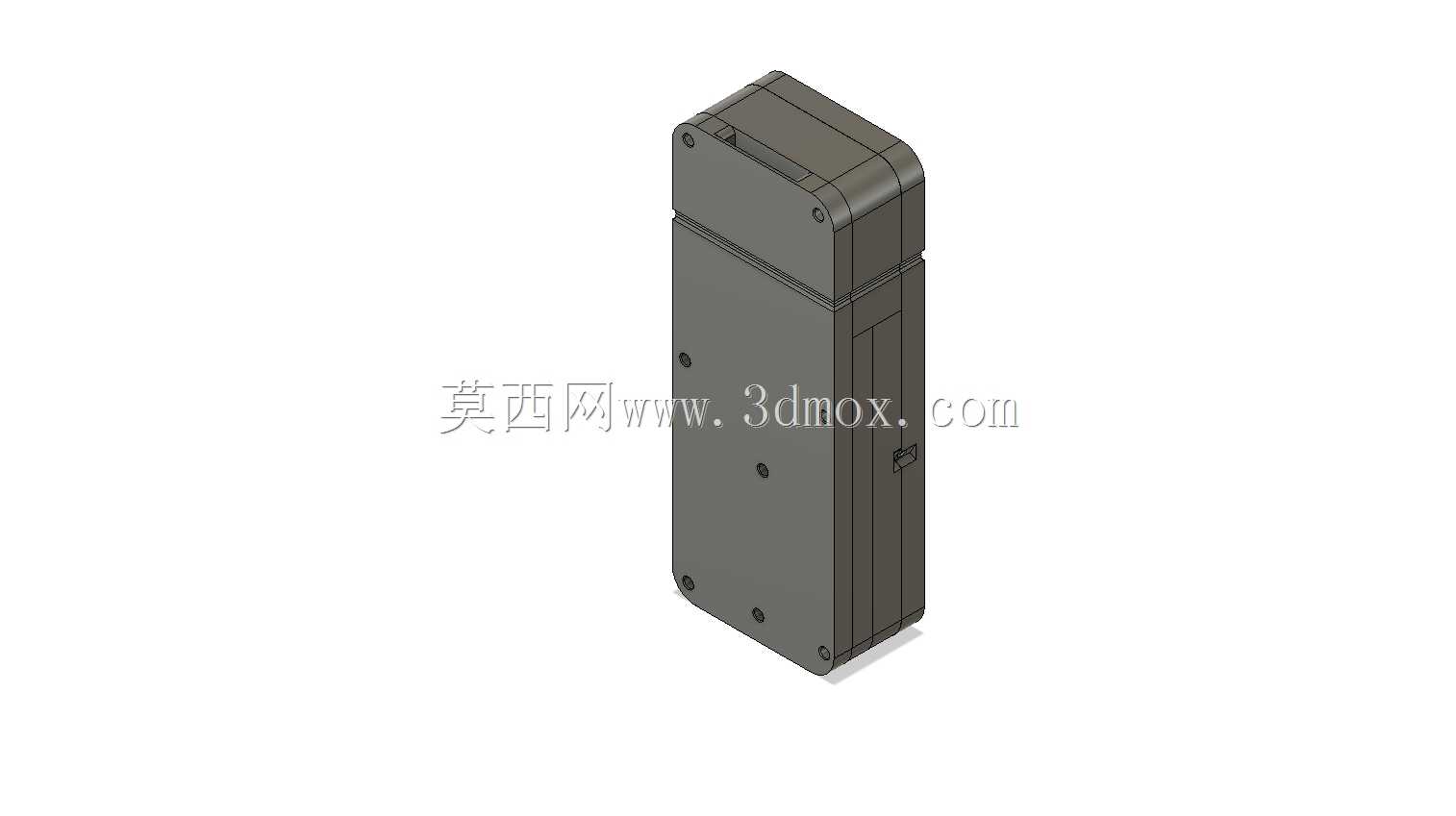

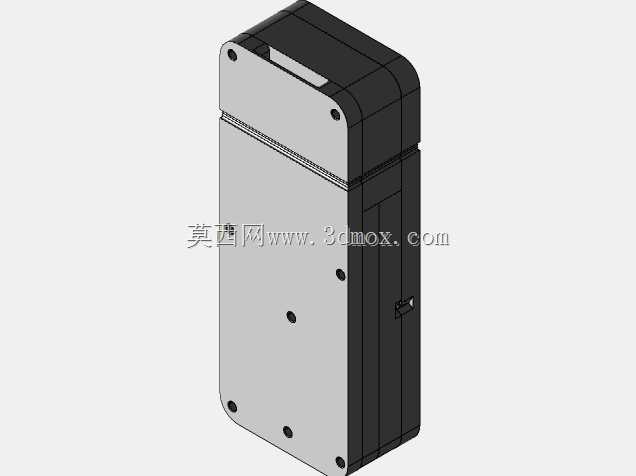

　　在安装边界的考量上，整个装置采用窄长型的立式布局，横向占用空间很小，适合在空间局促的设备内部做嵌入式安装，壳体的分型面设置在整体高度约三分之一的位置，上下壳体合模后配合面做了止口结构，能保证壳体拼接后的密封性，减少正压输出过程中的漏气损耗，保证输出压力的稳定性。壳体一端预留了动力组件的走线槽位，走线位置做了压线结构，不用额外配置线卡就能固定动力线，避免使用过程中线缆拉扯导致内部接线松脱。

　　设计过程中针对3D打印的工艺特性做了很多适配调整，比如所有的安装孔位都预留了打印后攻丝的余量，孔壁厚度做了加强处理，避免3D打印件螺纹连接时出现开裂的问题；壳体内部设置了多条加强筋，既能够提升整体壳体的结构强度，避免内部动力组件运行时的振动导致壳体共振产生噪音，也能作为内部组件的定位挡边，组装的时候不需要额外做定位治具，就能把动力组件精准放到预设位置，降低组装的难度。

　　从实际使用的适配性来看，这个结构的正压单元可以根据不同的正压需求更换不同参数的内置动力组件，壳体的内部容纳空间留了足够的余量，不需要修改壳体外形就能适配不同尺寸的动力件，拓展性比较强。壳体表面的固定孔位采用等间距排布，不管是卧式安装还是立式安装都能找到对应的固定点位，适配不同设备的安装方向需求。在正压输出端的位置，壳体预留了标准的管路接口安装位，可以直接对接常用规格的气动软管，不需要额外做转接结构，减少气路的接头数量，也就降低了气路漏气的概率。

　　做这个结构设计的时候，也考虑到了后期维护的便利性，整个壳体的拼装只需要拧下侧边的几颗固定螺丝就能拆开，不需要破坏壳体结构就能更换内部的动力组件或者清理内部积尘，日常维护的操作门槛很低，不需要专业的工具就能完成拆装。针对3D打印材料的特性，壳体的壁厚做了均匀化处理，避免打印过程中因为壁厚差异过大出现打印件翘曲变形的问题，保证打印出来的零件拼接精度能够满足设计要求，合模后的缝隙控制在很小的范围内，不需要额外做密封处理就能满足常规正压场景的密封需求。
