教学演示用便携乒乓球弹射装置

　　这款弹射装置的核心应用场景聚焦在中小学科创实践、高校机械原理入门实验课堂，也可作为青少年科创赛事的机械结构参考载体，区别于工业级高速弹射设备，它的输出动能做了严格的安全阈值限制，不会对近距离接触的使用者造成击打伤害，适配教学场景下多人轮流操作、近距离观察结构运行的使用需求。从实际用途来看，它既可以完成不同发射角度下乒乓球抛射轨迹的演示，辅助讲解抛物线运动、弹性势能转化为动能的基础物理原理，也能通过调整弹性蓄能部件的预紧量，直观展示输出动能与蓄能行程的对应关系，还可以作为机械结构课程中连杆触发、弹性蓄能、导向限位三类结构集成设计的具象案例，让学习者能直接拆解观察各部件的配合逻辑。

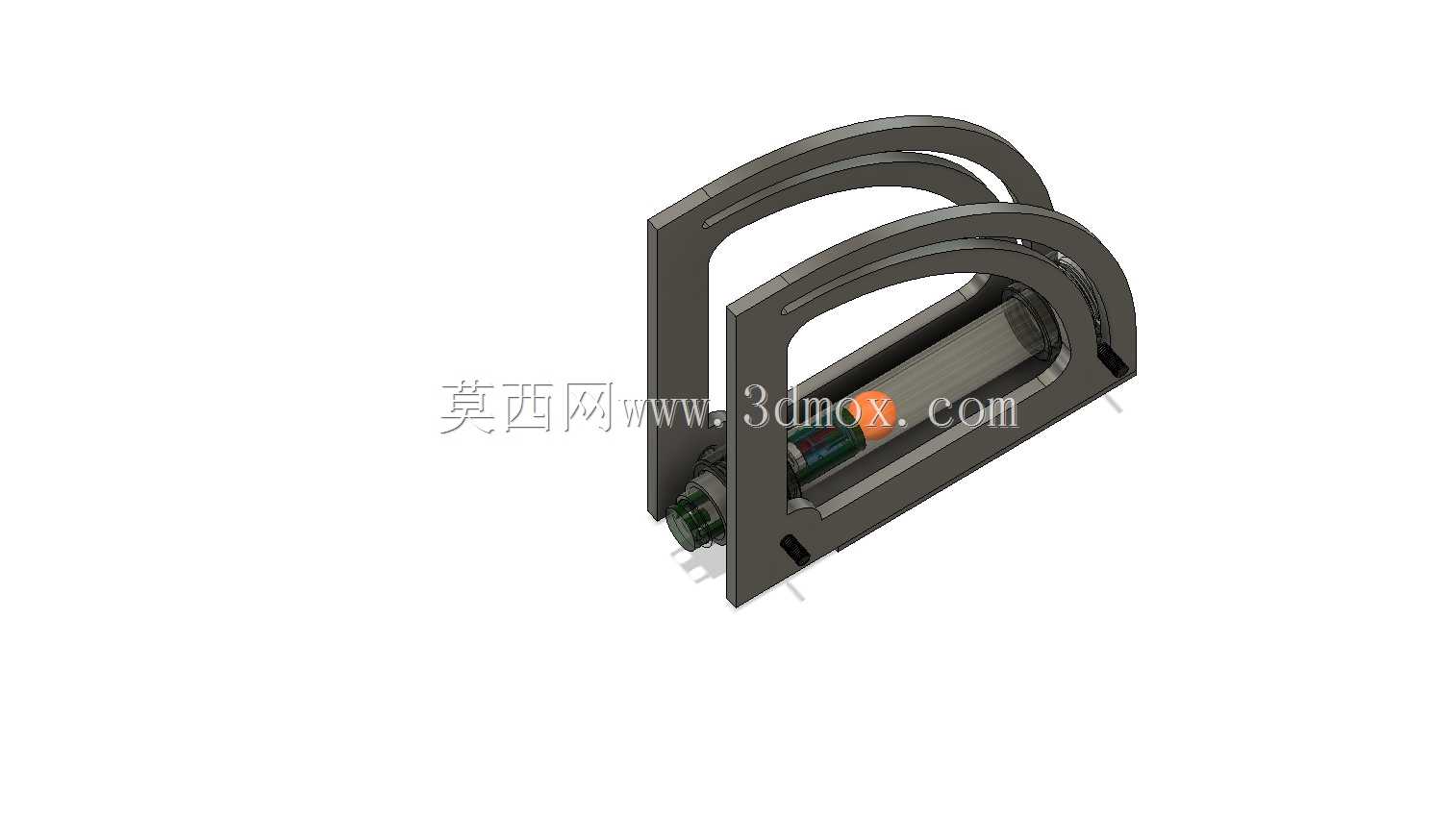

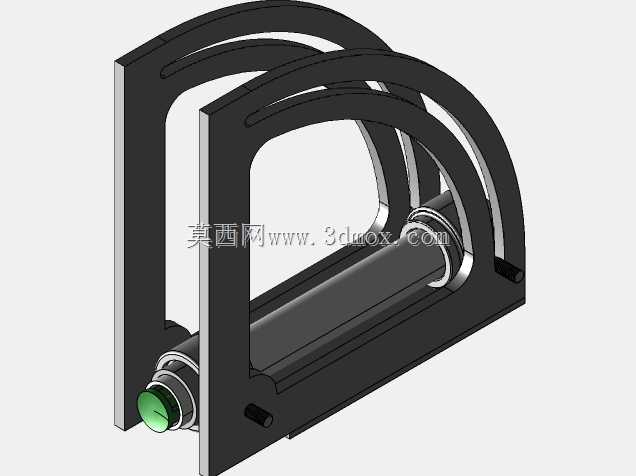

　　功能特性上，装置采用双拱形侧架作为主体支撑结构，两侧架之间预留的空间刚好容纳标准直径乒乓球的输送与弹射行程，发射通道做了半开放的开槽设计，既可以让观察者清晰看到乒乓球在通道内的待发位置、弹射过程中的运动状态，也能快速装填乒乓球，单次装填后可完成单颗球的触发弹射，触发机构采用侧置按压式设计，按压力度控制在10N以内，青少年使用者无需借助工具即可轻松操作。蓄能部件采用常规圆柱螺旋压缩弹簧，弹簧的预压量可通过端部的调节旋钮微调，对应实现3米到8米范围内的弹射距离调节，发射角度可通过侧架上的弧形导向槽调整，覆盖0度到60度的仰角范围，满足不同轨迹演示的需求。

　　设计思路上，整体没有采用复杂的一体化外壳，所有结构件都做了外露式设计，目的就是让学习者能直观看到每一个零件的形态与装配关系，主体支撑的双拱形结构在保证结构刚度的同时，大幅削减了整体重量，整体重量控制在0.8kg以内，方便课堂上在不同实验台之间转移，也不需要额外的固定安装，放置在平整桌面即可稳定使用。结构设计时特意规避了尖锐的棱角，所有外露的棱边都做了R2以上的圆角处理，避免教学使用过程中出现划伤风险，弹射通道的内径比标准乒乓球直径大2mm，既保证乒乓球在通道内运动时不会卡滞，也不会因为间隙过大导致出射方向出现过大偏差。

　　外形尺寸与安装边界方面，装置整体的最大外轮廓宽度为120mm，长度为180mm，高度为160mm，放置在常规实验台面上时，底部支撑面的接触面积为110mm*150mm，不需要额外的螺栓固定，依靠自身重量即可抵消弹射时的后坐力，不会出现滑移倾覆的情况。侧架上的角度调节槽以10度为间隔做了定位卡点，调整角度时不需要额外的量具辅助，卡入对应卡点即可获得准确的发射仰角，端部的弹簧调节旋钮每旋转一圈，对应弹簧预压量变化1mm，弹射距离的变化量约为0.5米，方便实验过程中做定量的参数调整。装置的所有结构件都采用常规的工程塑料与标准金属零件加工，没有特殊定制的异形非标件，学习者如果需要复刻制作，只需要通过常规的3D打印、钳工加工即可完成所有零件的制作，装配过程也不需要专用工装，借助常规的内六角扳手、十字螺丝刀即可完成整机组装，非常适合作为机械结构入门的实操制作项目。
