液流电池性能测试专用夹具及配套装置

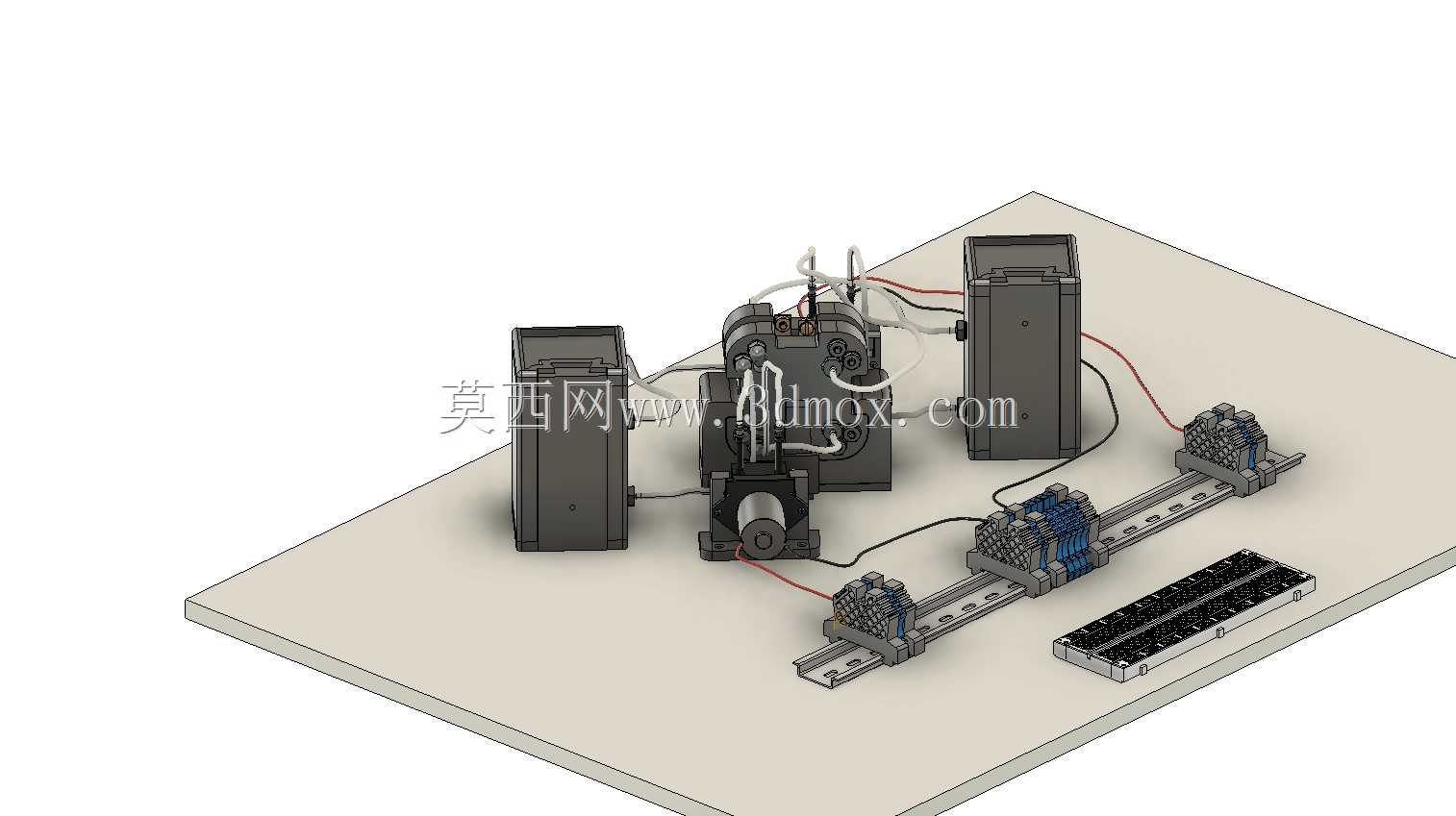

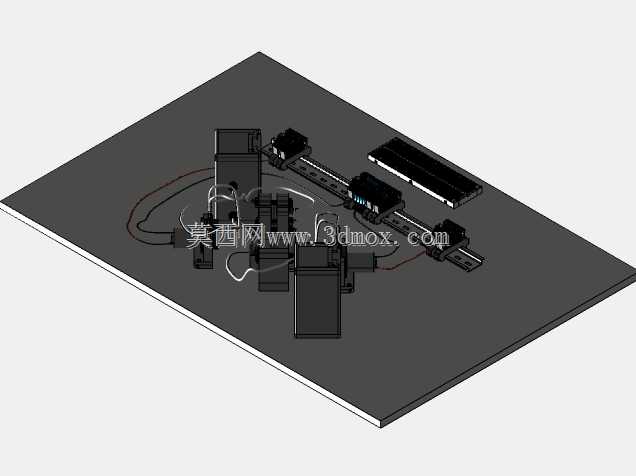

　　这套装置面向电化学储能领域的液流电池研发测试场景搭建，核心作用是为不同规格的液流电池电堆提供稳定的装夹定位、流体供给与电气连接条件，满足实验室阶段单电池、短堆的充放电性能、循环寿命、极化特性等测试需求，解决测试过程中装夹压力不均、电解液泄漏、接线接触不良等常见工程问题。整套装置采用模块化布局，在基准台面上划分出装夹工位、储液供给单元、流体输送单元、电气接线区四个功能区块，各单元之间预留足够的操作与维护空间，避免管路、线路交叉干扰。装夹工位采用线性导轨作为承载基础，可根据被测电堆的尺寸灵活调整装夹组件的间距，适配不同极板面积、不同节数的液流电池短堆装夹需求；装夹端采用带压力反馈的压紧结构，可精准控制电堆的组装压紧力，

　　保证双极板与膜电极之间的接触电阻稳定，同时避免压力过大导致的膜材料损伤、流道变形问题。储液单元采用独立的密封储液罐设计，分别存储正负极电解液，罐体预留液位观察、温度检测、排气接口，可实时监控电解液状态，配合外接的循环泵实现电解液的稳定输送，管路接口采用快插式密封结构，可快速更换不同管径的管路，适配不同流量需求的测试工况，同时减少电解液泄漏风险。流体输送路径上预留了流量、压力传感器的安装位，可根据测试需求拓展参数采集功能，实时监测电解液进堆的流量、压力参数，保证测试过程中流体供给状态的一致性。电气连接部分采用大电流接线端子与绝缘固定结构，接线端与电堆极柱的接触位置采用平面压接设计，降低接触电阻，避免大电流充放电过程中接线端发热问题，

　　所有走线沿台架边缘的走线槽布置，与流体管路完全分隔，杜绝电解液泄漏引发的电气安全隐患。整套装置的安装基准采用平整的硬质台面作为承载基础，台面预留标准T型槽或螺纹孔阵列，可灵活调整各单元的安装位置，适配不同测试方案的布局需求；台架整体高度符合实验室操作人员站立操作的人机工程要求，常用操作位的阀门、接线端均布置在手臂可及范围内，减少测试过程中的无效动作。设计过程中充分考虑了液流电池测试的实际工况，所有与电解液接触的部件均采用耐酸碱腐蚀的材料，避免长期接触电解液导致的部件腐蚀、杂质溶出影响电池测试结果；装夹组件的绝缘性能经过校核，避免正负极之间通过装夹结构形成短路回路，保证测试过程的电气安全。针对测试过程中可能出现的电解液滴漏问题，

　　台面上设置有导流槽与积液区，可将泄漏的电解液引导至收集容器，避免腐蚀台架或污染实验室环境。各功能单元采用独立的安装接口，可根据测试需求单独更换储液罐、循环泵、装夹组件等部件，无需整体拆解台架，降低装置的维护成本与升级难度。这套装置可直接对接常见的电化学测试设备，无需额外的转接结构，即可完成恒流充放电、循环伏安、阻抗测试等常规电化学测试项目，为液流电池的材料研发、结构优化、性能验证提供稳定可靠的硬件支撑，减少测试过程中工装因素带来的测试数据偏差，保证测试结果的可重复性与准确性。
