法兰拆卸专用工装结构设计方案

　　在石化、电力、市政给排水等涉及压力管道运维的场景中，法兰连接部位的拆卸一直是现场运维的高频痛点，尤其是长期服役后出现锈蚀、结垢、密封垫粘连的法兰副，常规撬杠、锤击的作业方式不仅效率低下，还极易损伤法兰密封面，造成后续安装的泄漏隐患，甚至因受力不均导致法兰本体变形报废。这套法兰拆卸工装的设计，正是针对这类现场作业的实际痛点展开，从结构受力逻辑到操作便捷性都做了针对性的适配。

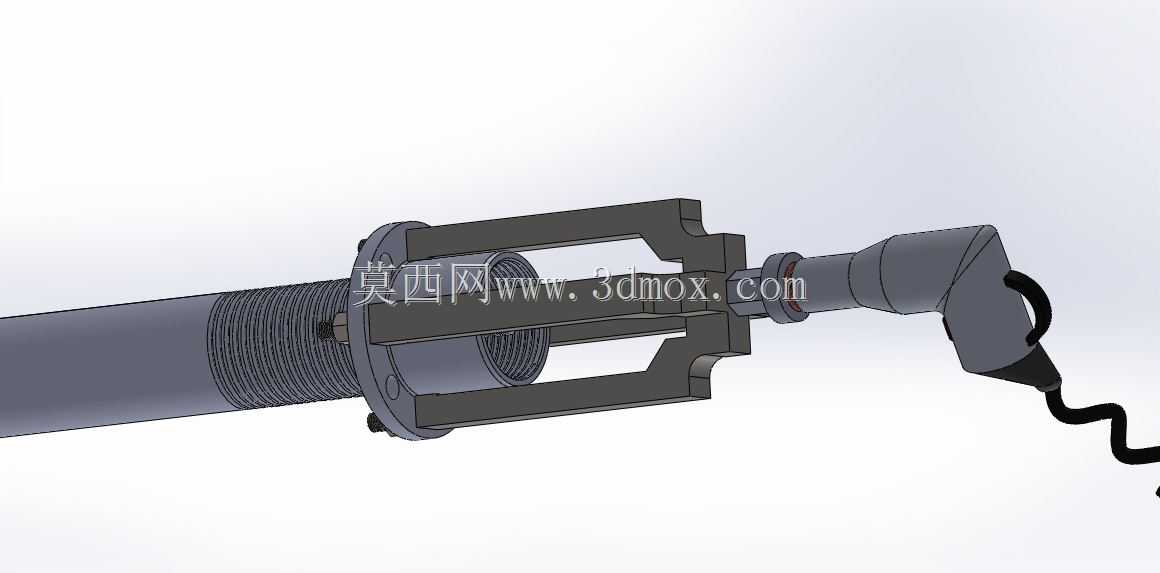

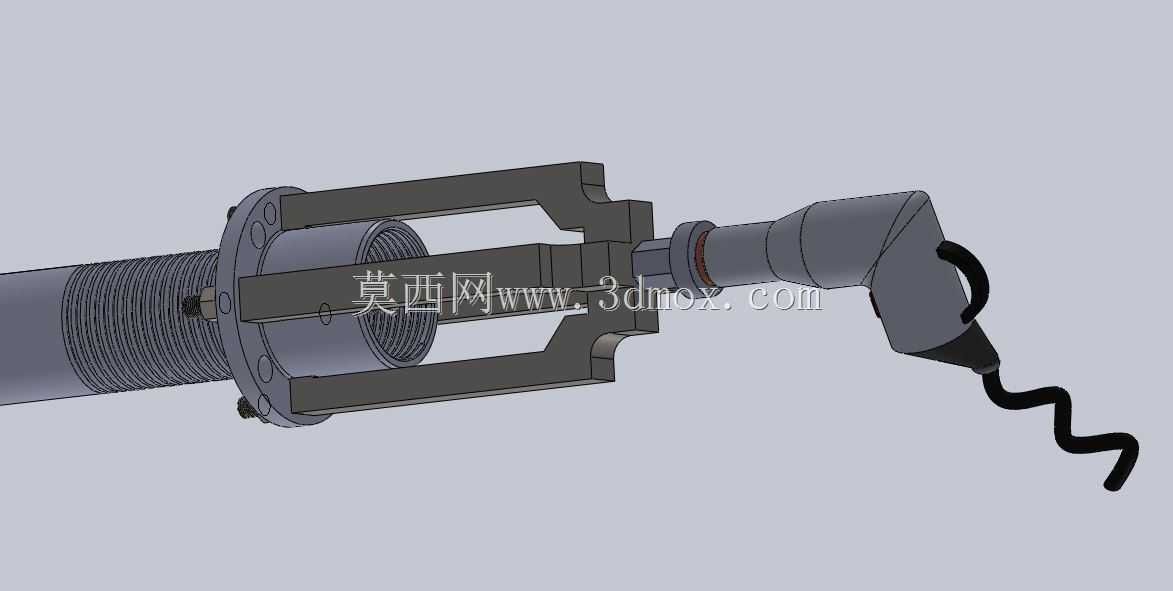

　　整套工装的核心受力框架采用笼式对称结构，前端的卡爪部分做了多档位间距适配设计，可覆盖DN50到DN200区间的常规管道法兰，卡爪的勾接端面做了15度的内倾倒角，作业时能够牢牢勾住法兰背面的凸缘位置，避免施力过程中出现滑脱。与卡爪框架同轴布置的是顶推螺杆组件，螺杆采用梯形传动螺纹，相比普通三角螺纹具备更强的轴向承载能力，同时具备自锁特性，施力过程中不会出现回退泄压的问题，螺杆的前端做了球面顶头设计，顶推作业时能够自动适配管道端面的角度偏差，保证轴向受力始终与法兰端面垂直，避免偏载造成的法兰密封面划伤。

　　考虑到现场作业的动力输入适配性，工装的动力输入端做了多接口兼容设计，既可以搭配常规的棘轮扳手进行手动施力，也能够直接连接气动冲击扳手或者液压扭矩扳手，应对不同锈蚀程度的法兰拆卸需求，在锈蚀严重的场景下，配合液压动力输入可以输出最大12吨的轴向顶推力，足以应对服役十年以上的严重粘连法兰副。在结构细节上，卡爪与主体框架的连接采用可快拆的销轴结构，现场作业时可以根据法兰的厚度快速更换不同长度的卡爪，无需额外工具即可完成适配调整，整套工装的主体框架采用高强度合金钢锻造后做调质处理，表面做发黑防锈处理，能够适应户外潮湿、有腐蚀介质的作业环境，避免长期存放出现锈蚀卡滞。

　　从安装边界来看，整套工装的最大外轮廓直径控制在320mm以内，轴向总长度在收拢状态下为480mm，完全伸出时的最大长度为720mm，能够适配管道周边最小350mm的操作空间，即使是管廊上排布密集的管道法兰，也能够顺利就位开展作业，不会出现与周边管道、支架干涉的问题。顶推螺杆的行程达到240mm，单次装夹就可以完成法兰副的完全分离，无需多次调整卡爪位置重新装夹，相比传统的三爪拉马，作业效率能够提升60%以上。

　　在实际作业流程中，操作人员只需要将三个卡爪均匀勾住待拆卸法兰的背面，将顶推螺杆的球面端头顶在对面管道或者法兰的中心位置，逐步施加轴向推力，就可以让粘连的法兰副沿轴向平稳分离，整个过程中法兰密封面不会受到侧向敲击或者撬压的作用力，能够完整保留密封面的平面度，后续回装时只需要更换密封垫即可，无需额外对密封面进行铣削修复，大幅降低了运维成本。针对一些特殊工况下的带压堵漏后法兰拆卸场景，这套工装的对称受力结构也能够保证法兰分离过程中两侧受力均匀，避免残余压力突然释放造成的部件飞出风险，作业安全性相比传统方式有明显提升。

　　设计过程中还针对不同的法兰密封面形式做了适配优化，无论是突面法兰、凹凸面法兰还是榫槽面法兰，卡爪的勾接位置都避开了密封面区域，不会对密封结构造成任何损伤，卡爪的接触端面做了防滑齿纹处理，即使是表面有防腐涂层或者锈蚀层的法兰，也能够保证足够的抓取摩擦力，不会出现施力过程中滑脱的问题。工装的所有外露棱角都做了R3以上的圆角处理，避免现场搬运、操作过程中出现磕碰划伤的问题，整体重量控制在18kg以内，单人即可完成搬运和装夹操作，不需要额外的吊装设备配合，非常适合野外、高空等作业空间受限的运维场景。
