外螺纹带扁位金属传动轴结构设计

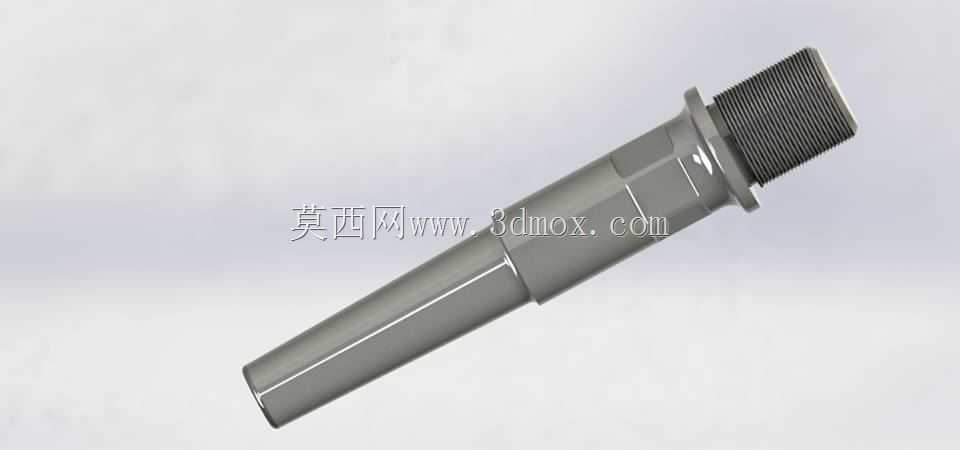

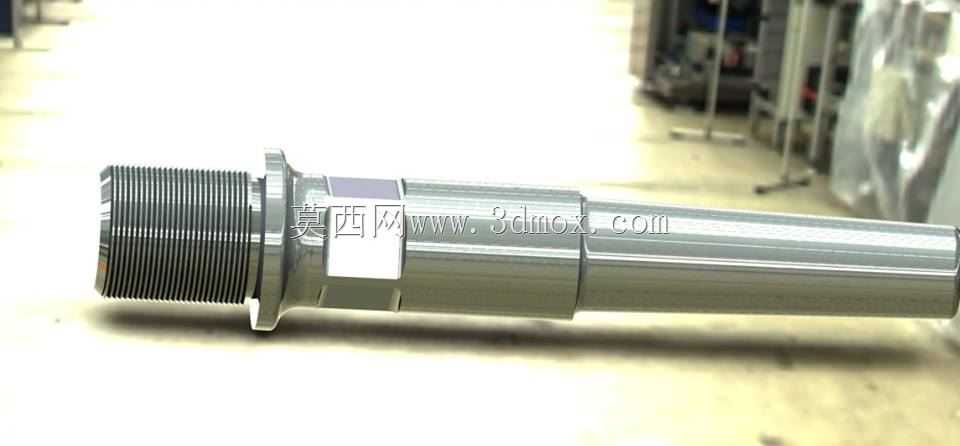

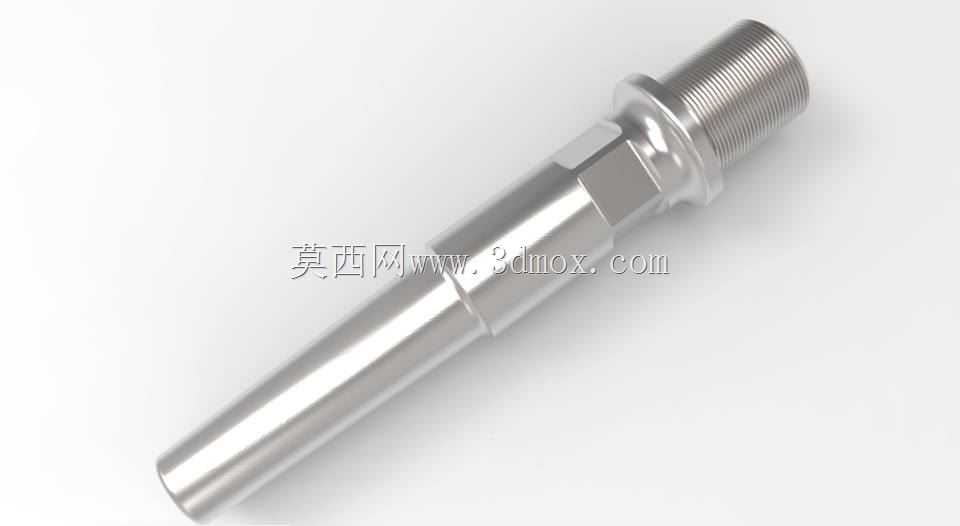

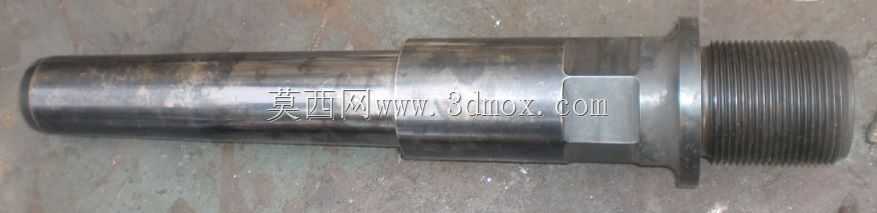

　　这类带端部外螺纹、中段铣扁结构的金属轴件，在流体输送管路配套、轻工传动机构、小型设备动力输出单元中应用十分广泛，日常选型和结构设计时需要结合实际安装工况逐一核对边界条件，不能直接照搬通用光轴的设计逻辑。从实际使用场景来看，这类轴件常作为阀芯驱动杆、小型泵体的动力输出轴、工装夹具的拉紧轴使用，端部的外螺纹段主要承担轴向锁紧定位功能，中段加工的扁位结构是为了配合扳手或者传动拨叉施加扭矩，避免轴件在锁紧或者传动过程中出现跟转打滑的问题，靠近螺纹端的轴肩结构则是轴向定位的基准面，安装时该端面会贴合配套件的定位端面，控制轴件的轴向窜动量在设计允许的公差范围内。

　　做这类轴件的三维结构设计时，首先要梳理清楚安装链路的所有配合尺寸，不能只盯着轴本身的几何参数。先确定各段轴径的配合公差：与轴承或者衬套配合的光轴段，一般根据转速和载荷特性选基孔制过渡配合或者间隙配合，表面粗糙度要控制在Ra1.6以内，减少运转过程中的磨损；端部螺纹段要核对配套螺母的螺纹公差带，一般选6g精度即可，螺纹收尾处要加工退刀槽，避免螺纹加工到轴肩位置产生应力集中，退刀槽的宽度和深度要符合螺纹加工的工艺要求，不能设计得太窄导致刀具无法退刀，也不能过深削弱轴的整体强度。中段的扁位结构尺寸要匹配常用扳手的卡口尺寸，两个扁平面的平行度公差要控制在0.05mm以内，扁位与相邻轴段的过渡处要加工微小圆角，避免铣削加工时产生的尖角造成应力集中，在承受交变扭矩的时候出现断裂风险。

　　从安装边界来看，轴件的总长度要匹配安装腔体的深度，预留出螺纹段锁紧螺母的安装空间，同时要考虑轴件运转时的热胀冷缩量，不能把轴向间隙留得过小导致运转卡滞，也不能留得过大造成轴向窜动超差影响传动精度。轴肩的直径要大于相邻配合件的内孔直径，一般单边高出1.5-2mm即可，既保证定位面的接触面积足够，又不会因为轴肩过大增加不必要的重量和材料成本。轴件的末端一般做倒角处理，方便安装时穿入衬套或者密封件的内孔，避免尖锐的棱边刮伤密封件造成泄漏问题。

　　在材料选择上，这类轴件如果用于有腐蚀介质的工况，一般选用304或者316不锈钢材质，表面做抛光处理减少介质附着；如果是普通传动工况用45号钢调质处理即可，表面硬度控制在HB220-250之间，兼顾强度和机加工性能；如果是承受较大冲击载荷的工况，可以选用40Cr材质做调质加表面高频淬火，提升轴颈位置的耐磨性能。设计时还要做简单的强度校核，根据传递的最大扭矩计算轴的最小直径，核对扁位位置的抗剪切强度，螺纹段的抗拉强度，确保在额定载荷下不会出现塑性变形或者断裂。另外还要考虑加工工艺性，所有轴段尽量设计成同轴的阶梯结构，减少偏心加工的难度，各段的过渡圆角尽量统一，减少加工时换刀的次数，提升加工效率。这类轴件虽然结构看起来不复杂，但是每一处尺寸的设计都和实际使用性能直接相关，做三维建模的时候要把所有工艺特征都还原出来，不能省略退刀槽、倒角、圆角这些细节，否则后续出工程图或者加工的时候很容易出现工艺问题，导致生产出来的零件无法正常装配使用。
