法兰式手轮驱动单向截止止回阀

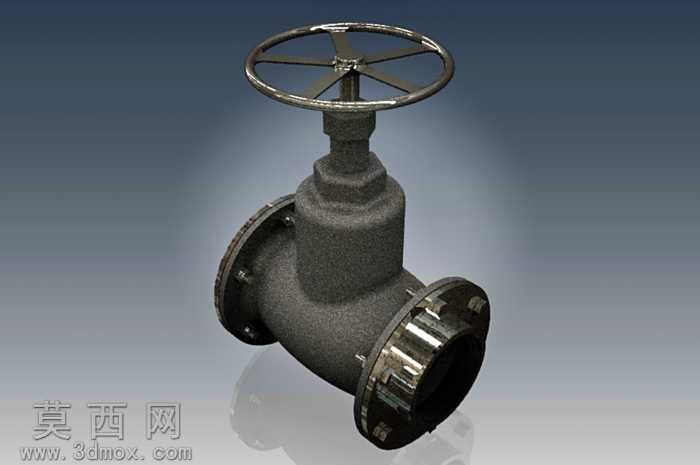

本模型为法兰连接式手轮驱动截止止回阀，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循通用阀门设计规范，对阀体、阀盖、阀瓣、阀杆、手轮、连接法兰、密封组件等所有零部件进行1:1等比例还原，各部件间的装配约束完全匹配实际工业阀门的装配逻辑，可直接用于装配干涉校验、结构原理演示等场景。模型渲染阶段采用哑光金属材质模拟铸钢阀体的表面质感，对法兰密封面、阀杆传动部位做了高光金属材质区分，手轮部分采用哑光灰铸铁材质表现，背景选用渐变深蓝色突出阀体主体结构，光影采用45度侧上方主光源搭配底部补光，清晰呈现阀体表面的加强筋标识、法兰螺栓孔排布、阀盖与阀体的连接螺栓布局等细节，整体渲染效果真实还原工业阀门的实物质感。结构设计上，该阀门同时具备截止调节与止回防倒流双重功能，阀体采用直通式流道设计，介质流通阻力小，两端法兰采用标准管法兰连接尺寸，适配通用工业管道安装要求；手轮通过阀杆传动实现阀瓣的升降控制，可手动调节介质通断与开度，同时阀瓣自带导向复位结构，当介质出现反向流动趋势时，阀瓣可在介质压力与复位结构作用下自动回落密封，实现止回功能，无需额外驱动即可阻断介质反向流动，兼顾手动截止调节与自动防倒流的使用需求。建模过程中对密封面的配合公差、阀杆的升降行程、螺栓连接的孔位对齐度都做了精准约束，所有可动部件的运动范围均符合实际阀门的操作逻辑，既保证了模型外观的还原度，也完整复现了该类阀门的功能结构原理，可用于管道系统设计选型参考、阀门结构教学演示、工业场景三维可视化搭建等用途。
