连杆式四足爬行机械装置结构设计

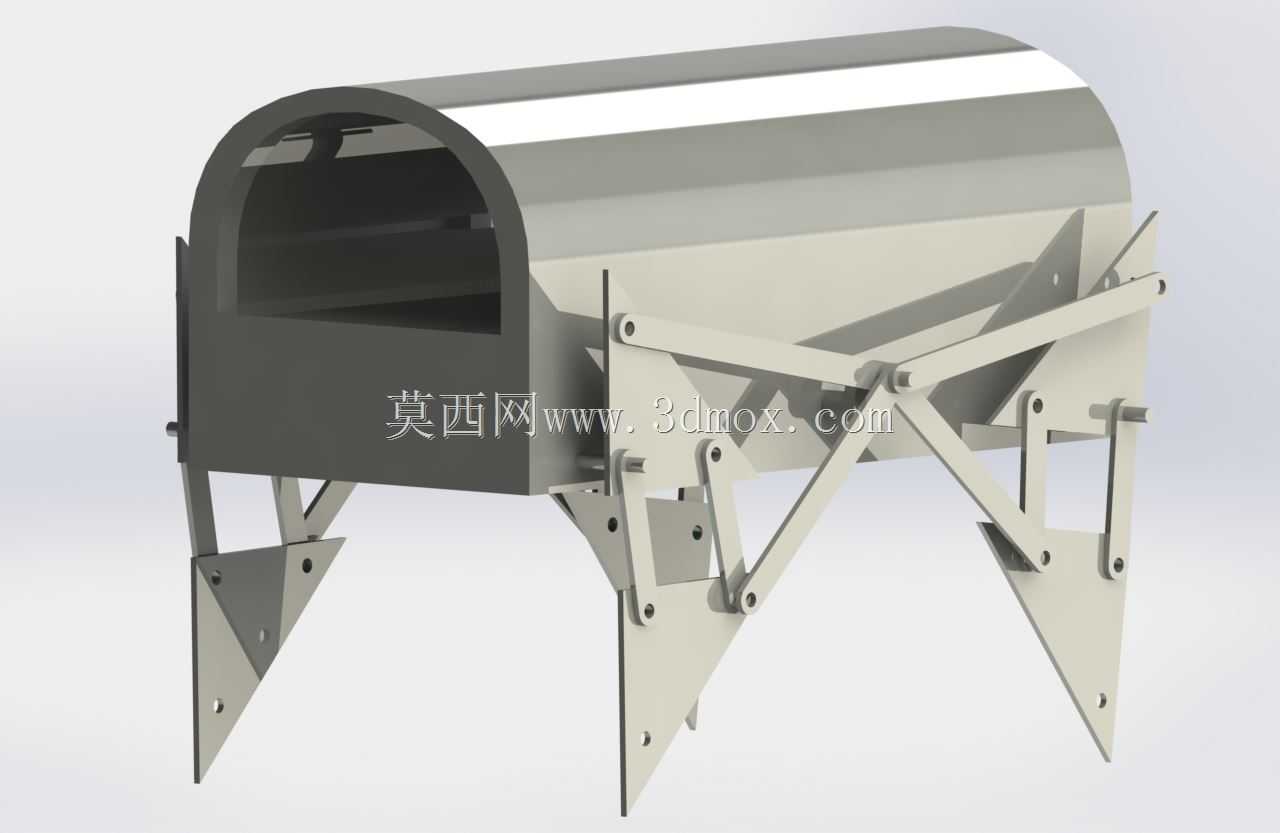

　　这款连杆式四足爬行机械装置，核心面向非结构化地形的小型探测、狭小空间巡检类场景设计，区别于轮式、履带式移动机构，它依靠多组连杆铰接形成的腿足结构，能够在存在凸起障碍、沟壑、松散铺装面的环境中完成移动动作，不会出现轮式机构打滑、履带机构卡滞嵌塞的问题，可适配管道内部巡检、废墟缝隙探测、工业设备夹层排查这类常规移动设备难以进入的作业场景。从结构功能逻辑来看，装置的主体承载舱采用半圆弧顶的箱型结构，上半段圆弧壳体既可以提升舱体的抗挤压形变能力，避免上方落物、挤压造成内部元器件损坏，也能减少装置在狭窄缝隙内移动时的顶部剐蹭阻力，下半段为平直的安装基面，用于固定动力输出组件、连杆铰接支座以及内置的控制模块、能源单元，舱体前端预留开放式开口，

　　可根据实际作业需求加装探测传感器、微型采样装置或者小型作业执行端。四条腿足对称分布在主体舱体的两侧，每一组腿足都由多片钣金式连杆通过销轴铰接形成多连杆运动机构，足端采用三角尖刺式结构设计，接触地面的边缘做了倒角强化处理，能够在硬质光滑地面、松软土质表面甚至带一定倾角的壁面形成足够的抓附力，避免行走过程中出现侧滑、打趔趄的问题；连杆之间的铰接孔位都预留了衬套安装间隙，实际加工装配时可加装自润滑铜套或者工程塑料衬套，降低铰接位置的转动磨损，提升机构的连续运行寿命。设计过程中优先采用了平面连杆的传动逻辑，将动力输入点集中在主体舱体侧方的同一组传动轴上，通过传动轴的定角度往复转动，带动各组连杆按照预设的轨迹做抬升、前伸、落地、

　　后蹬的循环动作，不需要给每条腿单独配置驱动电机，大幅简化了动力控制系统的复杂度，也降低了装置整体的自重与布线难度；所有连杆构件都采用等厚度的板材切割成型，不需要复杂的曲面加工或者铸造成型工序，小批量试制时直接通过激光切割、钣金折弯即可完成零件加工，加工成本低，装配时仅需要通过标准销轴、卡簧就能完成整机组装，后期维护更换零件也十分便捷。从安装边界与尺寸适配角度来看，装置整体宽度控制在单组腿足完全展开的跨度范围内，腿足完全收拢时的横向尺寸不超过主体舱体的宽度，能够顺利进入宽度略大于主体舱体的狭窄通道；腿足的抬升高度通过连杆的孔位距离进行限定，常规配置下单步抬升高度可达到主体舱体离地间隙的1.5倍，

　　能够跨越高度不超过自身离地间隙的凸起障碍，跨越沟壑的宽度可达到单步步距的三分之二，完全适配狭小空间内的越障需求。主体舱体的内部安装空间做了分区设计，靠近前端的区域用于安装感知类元器件，中部区域预留为电池与控制板的安装位，靠近动力输出轴的区域用于安装驱动电机与减速齿轮组，所有安装位都预留了标准的螺丝孔位，不需要额外做打孔加工就能完成元器件的固定。在实际应用拓展层面，这套连杆腿足机构的参数可根据实际作业需求做等比例缩放，放大尺寸后可搭载更大重量的作业设备，用于户外复杂地形的短途运输或者巡检作业，缩小尺寸后可制成微型爬行探测装置，进入工业管道、设备内部做故障排查；足端结构也可根据应用场景做替换，在光滑室内地面作业时可更换为橡胶垫足端，提升行走静音效果与抓附力，在松软泥泞场景作业时可更换为更大面积的蹼状足端，降低足端对地面的压强，避免出现陷足问题。整套机构的运动轨迹经过反复校核，行走过程中主体舱体的上下起伏幅度控制在极小范围内，不会因为腿足的交替运动造成舱体大幅颠簸，能够为舱内搭载的精密探测元器件提供稳定的安装平台，避免震动造成传感器采集数据失真或者元器件损坏。
