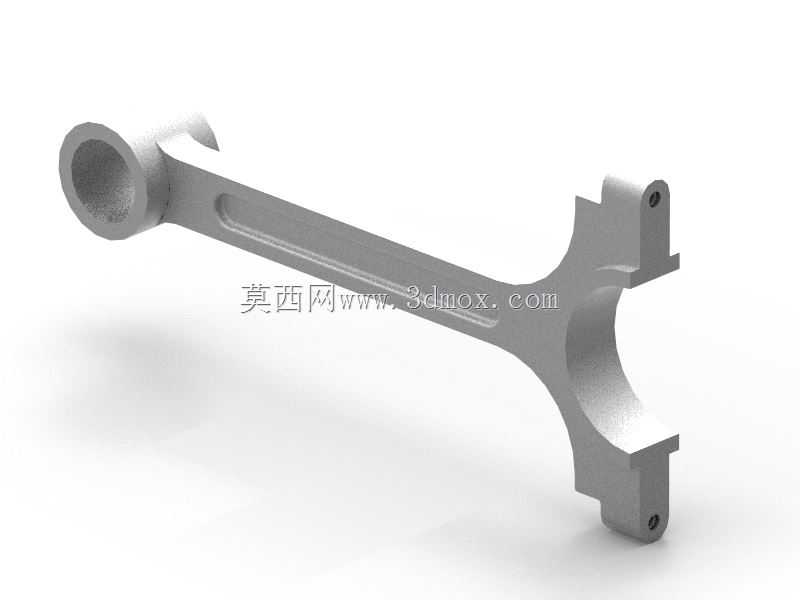

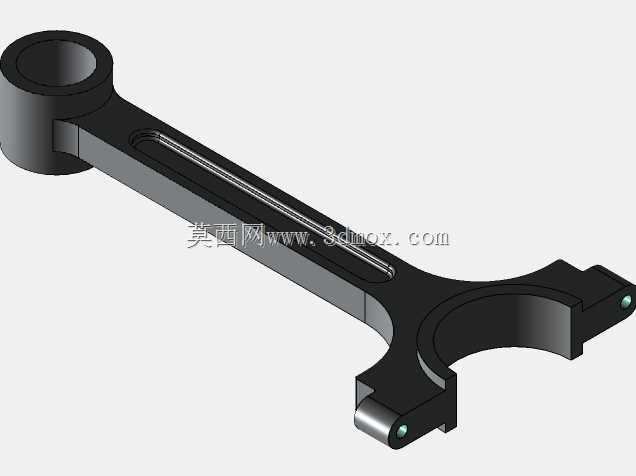

传动机构用连杆结构三维建模

　　在各类往复式传动系统里，连杆是承担动力传递、运动形式转换的核心受力构件，从内燃机的曲柄连杆机构，到冲压设备的传动连杆组，再到自动化生产线的连杆式取料机构，这类构件的设计合理性直接决定整套设备的运行精度、负载能力与服役寿命。做这套连杆的三维建模时，最先要锚定的是实际安装场景的边界约束：两端铰接孔的中心距是核心安装尺寸，直接决定整套传动机构的行程参数，建模时先以两个铰接孔的中心轴线为基准搭建骨架模型，再逐步向外拓展杆身结构，避免后续装配时出现运动干涉。杆身的截面选型要匹配实际受力工况，若应用在中低速重载的冲压设备传动端，杆身采用变截面工字结构，在铰接孔附近做局部加厚处理，抵消交变载荷带来的应力集中；若应用在轻载高速的自动化取料机构，

　　杆身可采用等截面矩形结构，在保证刚度的前提下尽可能降低自身重量，减少运动过程中的惯性冲击。两端的铰接部位是整个连杆的设计核心，孔位的公差配合要根据铰接副的类型确定：与曲轴连接的一端因为要承受持续的交变冲击，孔内需要预留轴瓦安装位，建模时要留出轴瓦的压装余量，同时在孔的两端设计油封安装槽，避免润滑脂泄漏；与活塞或者滑块连接的一端，要根据连接形式设计对应的定位结构，比如采用销接的结构需要在孔的垂直方向加工销钉孔，采用螺栓紧固的结构要在端面加工对应的螺栓沉孔与定位止口。实际建模过程中要特别注意杆身与铰接部位的过渡圆角，不能出现直角锐边结构，否则在交变载荷作用下很容易在过渡位置萌生疲劳裂纹，圆角半径的取值要根据杆身截面尺寸按比例设定，

　　同时要兼顾加工工艺性，避免出现过小的圆角导致铣削加工时刀具无法走刀。从安装适配的角度看，这套连杆模型在搭建时就预留了不同工况的调整空间：杆身的长度参数做了参数化关联，只需要调整两个铰接孔的中心距参数，就能快速衍生出不同行程规格的连杆变体，适配不同型号的传动设备；铰接孔的直径也做了参数化设置，可以匹配不同直径的铰接轴，不需要重新绘制整体结构。在运动仿真验证环节，要把连杆装配到对应的曲柄滑块机构中，模拟全行程的运动过程，检查杆身在运动到上下止点位置时，是否会和周边的缸体、机架、导轨等部件发生干涉，同时核算杆身在最大推力工况下的变形量，确保变形量在允许的公差范围内，不会因为杆身弹性变形导致传动精度下降。

　　很多初入行的结构设计人员做连杆建模时，往往只关注外形的相似度，忽略了工艺与受力层面的细节，比如铰接孔端面的粗糙度要求对应的加工余量、杆身的拔模斜度、热处理时的工艺避让结构，这些细节在三维建模阶段就要考虑到位，否则后续出工程图或者做加工工艺编制时会出现大量问题。这套连杆的结构设计没有多余的冗余特征，所有的结构尺寸都服务于受力传递与安装适配，杆身表面的加强筋位置也是根据应力仿真的云图结果布置的，在应力集中的区域适当增加材料厚度，在受力较小的区域做减重处理，实现强度与重量的最优平衡。在实际的设备选型替换场景中，这类标准化的连杆三维模型可以直接导入到设备的总装配体中做干涉检查与运动验证，不需要重新测绘建模，能大幅缩短设备维修改造或者新机型研发的周期，尤其是在老旧设备的备件替换场景中，精准的三维模型可以直接对接加工环节，确保替换的连杆能完美适配原有设备的安装位，不需要二次修配。
