立体SW标识造型三维设计作品

　　在机械设计相关的展示场景中，这类立体标识常被用于办公区域展示、行业展会展位布置、设计部门工位装饰等场景，作为行业属性的视觉传递载体，能够快速让到访人员识别对应设计软件的应用领域，强化设计团队的专业属性认知。从实际用途来看，该立体标识既可以作为独立的桌面展示摆件，也可以嵌入到宣传展板、展示墙的预留安装位中，配合灯光渲染效果，在技术交流活动、企业开放日等场合起到视觉聚焦的作用，无需额外的文字说明就能传递出三维机械设计的相关业务属性。

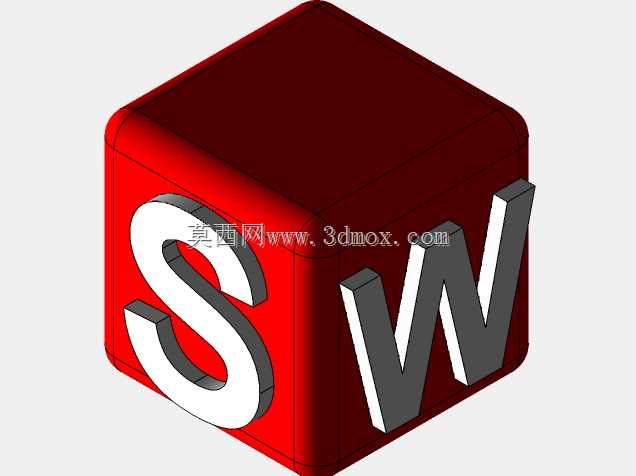

　　从功能特性上看，该造型采用等轴测视角的立方体基底设计，正面与侧面分别做凹陷式的字母造型处理，字母边缘做了小圆角过渡，避免尖锐棱角带来的加工风险与视觉上的生硬感，整体造型的重心落在立方体底部平面，放置状态下具备足够的稳定性，无需额外支撑结构即可平稳摆放。表面处理上区分了基底与字母的质感差异，基底采用高饱和度的纯色漆面效果，字母部分采用金属哑光质感，两种质感的对比能够强化标识的识别度，在不同光照环境下都能清晰呈现SW的字母轮廓，不会因为光线角度问题出现识别模糊的情况。

　　设计思路上，首先确定了正六面体的基础轮廓，保证各个视角下的造型规整性，相邻两个可见面的字母分别做嵌入式布局，字母的凸起高度控制在整体厚度的六分之一，既保证字母的立体感，又不会因为凸起过高导致造型冗余、容易积灰的问题。建模过程中先绘制立方体的基础实体，再通过草图绘制字母轮廓，采用拉伸切除加偏移的方式做出字母的凸起结构，所有棱边都做了R0.5的圆角处理，适配后续3D打印或者机加工的工艺要求，避免加工过程中出现应力集中的问题。安装边界方面，该标识的底部为完整的平面，可直接放置在平整的工作台、展示台表面，若需要固定安装，可在底部预留M3的螺纹孔位，通过螺丝与安装面锁紧，整体外轮廓的长宽高比例控制在1:1:1.2，既不会因为过高导致放置不稳，也不会因为过扁失去立体视觉效果，适合放置在宽度不小于100mm的平面区域，不会占用过多的展示空间。

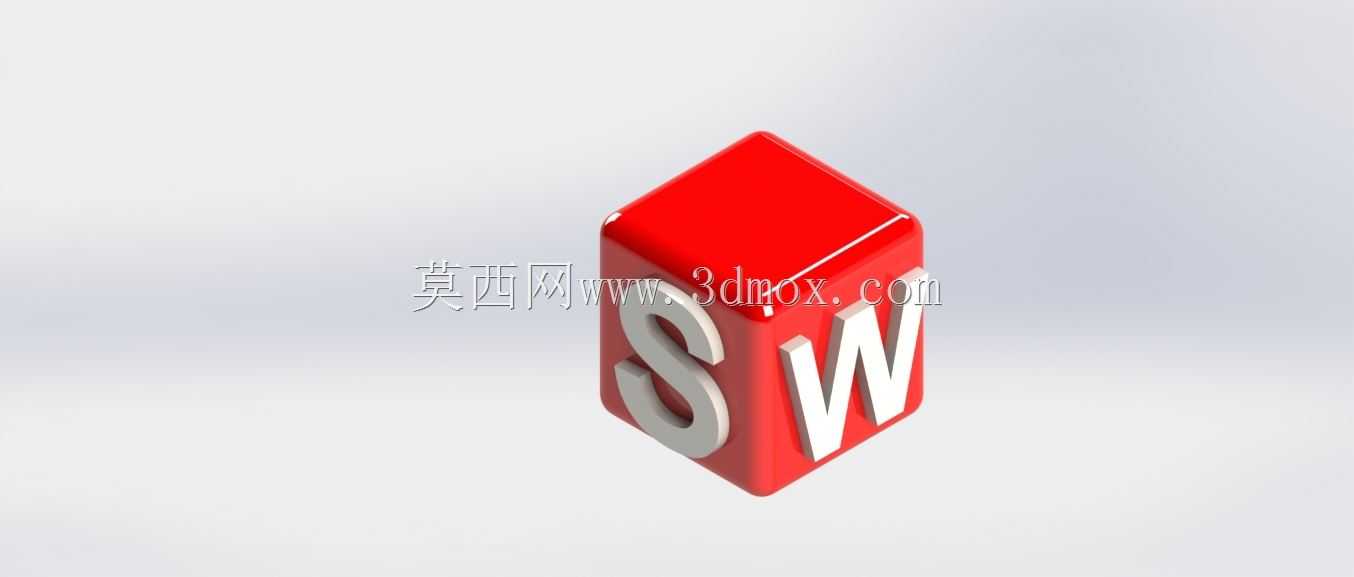

　　在实际工程应用的配套场景中，这类标识还可以配合亚克力展示盒使用，放置在设计部门的资料柜、样品展示区，和各类机械传动模型、零部件样品搭配摆放，形成统一的技术展示氛围。建模过程中对字母的曲面做了连续性处理，保证字母与立方体基面的衔接处平滑过渡，没有突兀的折线，在做渲染输出的时候，能够适配不同的材质贴图方案，不管是做塑料质感、金属质感还是木质质感的渲染，都能呈现出规整的造型效果，不会出现曲面破面、衔接错位的问题。考虑到不同场景的尺寸需求，该模型的参数化特征保留完整，可根据实际展示需要等比例缩放尺寸，缩放过程中不会出现特征丢失、造型变形的问题，小到50mm边长的桌面迷你摆件，大到500mm边长的展会大型展示标识，都可以通过调整特征参数直接生成对应尺寸的模型，无需重新绘制草图结构。
