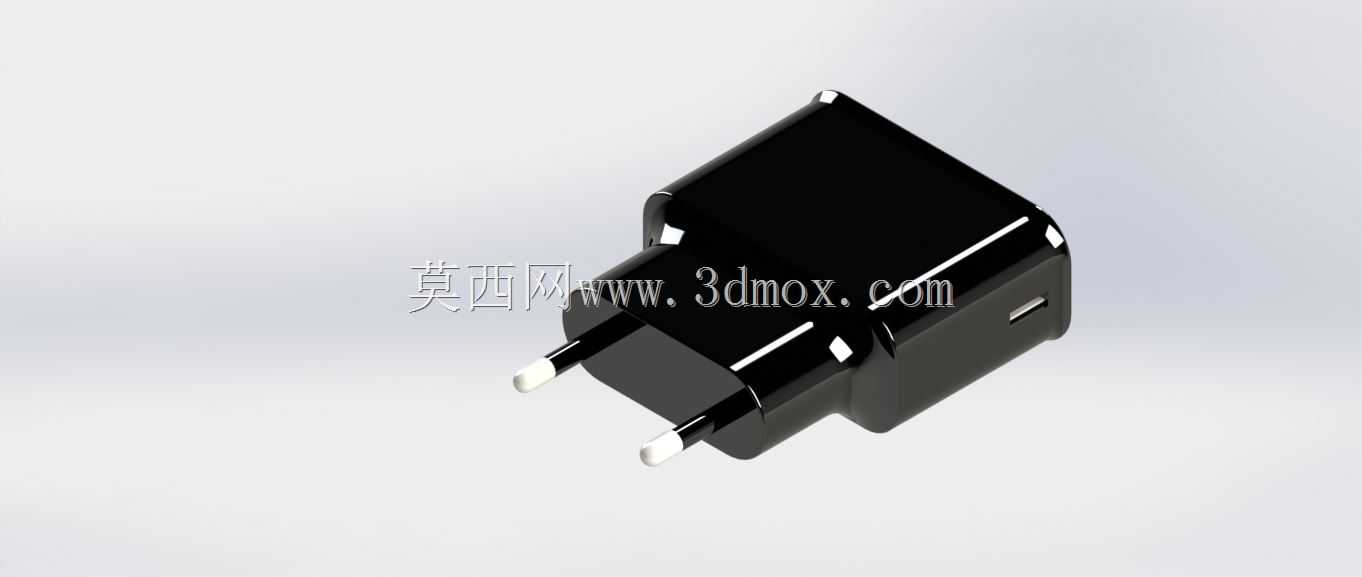

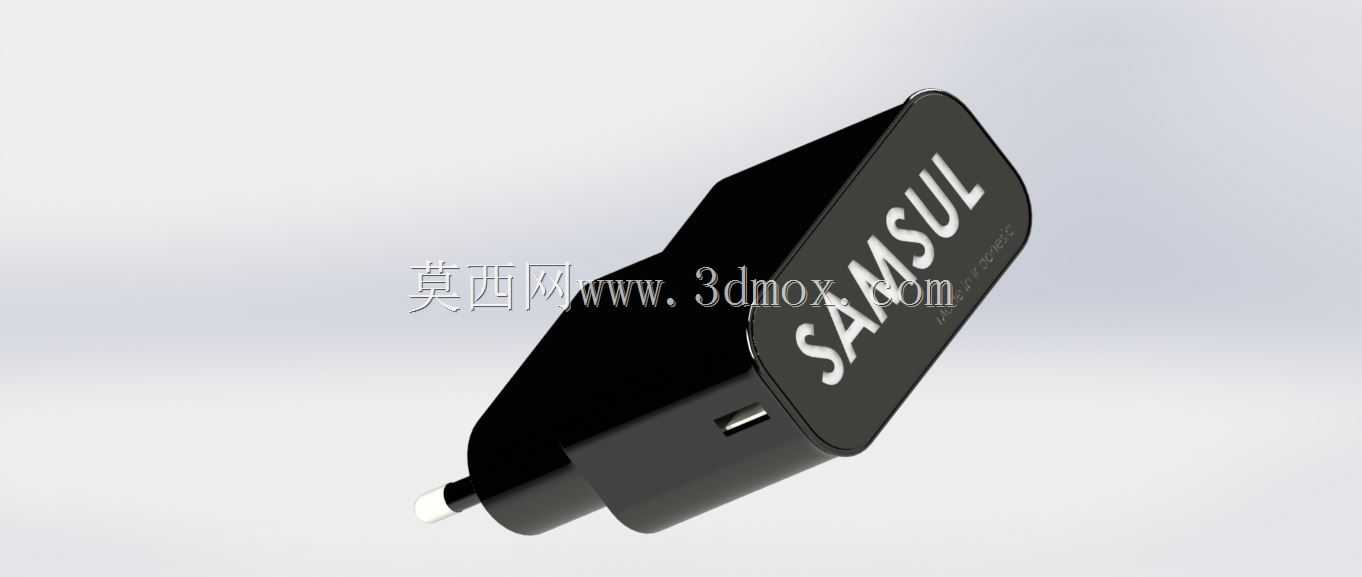

印尼SMASUL欧规插脚USB电源充电器结构

　　日常做消费电子结构建模时，这类插墙式充电器是很常见的小尺寸供电部件，先从实际应用场景说起，这款欧规插脚的充电器主要面向印尼等采用欧标两圆插供电制式的区域，适配当地市电AC100-240V的宽幅输入场景，日常给手机、蓝牙耳机、小型数码外设、便携智能硬件提供5V直流稳压输出，插装在墙面86型插座、排插取电位时不会过度占用相邻插座位，是民用消费电子领域普及率极高的小型供电转换部件。

　　从实际用途拆解，它的核心功能是把电网侧的高压交流电，经过内部整流、变压、稳压电路转换为数码设备可用的低压直流输出，端侧的USB输出口兼容常规USB-A接口的供电线材，不需要额外搭配专用充电线就能给多数便携数码设备补能，插墙式的结构不需要额外延长输入线，直接插在插座上就能完成取电转换，差旅携带时占用的收纳空间极小，整体重量控制在常规便携配件的合理区间，不会给出行收纳带来额外负担。

　　说到产品功能特性，首先是插脚的结构设计，欧规两圆插的插脚采用固定伸出式结构，没有做折叠收纳设计，这种设计的优势是结构强度更高，长期插拔不容易出现插脚松脱、移位的问题，插脚的铜件做了镀镍处理，抗氧化能力更强，反复插拔后的接触电阻更稳定，不会因为长期使用出现接触不良、插脚发热的问题。外壳采用高阻燃PC材质注塑成型，表面做高光处理，合模线位置做了隐藏式设计，上下壳的配合采用超声波焊接工艺，装配完成后外壳的接缝均匀，没有明显的错位缝隙，防护等级满足日常室内使用的防泼溅、防尘要求，意外泼溅少量液体不会直接渗入内部电路。输出侧的USB接口做了居中布局，插装在墙面插座上时，线材插拔的受力方向垂直于墙面，不会因为线材拉扯导致充电器从插座上松脱。内部的电路仓预留了足够的安规爬电距离，高压侧和低压侧之间设置了隔离挡墙，满足消费电子供电部件的安规要求，不会出现高压串入低压侧的安全隐患。

　　再讲设计思路，做这类小尺寸充电器的三维建模时，首先要卡准的是安规要求的结构边界，插脚的伸出长度、插脚中心距必须严格匹配欧规插座的标准尺寸，插脚和外壳的配合位置要做止退结构，防止插拔过程中插脚被推入外壳内部。外壳的内部筋位设计要兼顾电路板的固定和散热需求，筋位既要压住PCB板防止松动，又要预留出足够的空气流通间隙，避免长期满负载工作时热量堆积导致外壳温度过高。外观的圆角处理要兼顾手感和模具成型可行性，外壳的所有外露棱边都做了R角过渡，没有尖锐的棱角，插拔时握持的手感更舒适，同时注塑成型时也不容易出现应力集中导致的开裂问题。USB接口的位置要和外壳的开口做精准对位，公差控制在合理范围内，不会出现USB插头插不到位或者插装偏斜的问题。插脚根部做了凸台限位结构，插脚插入插座时，凸台会贴紧插座面板，限制充电器的插入深度，避免插脚过度插入导致内部结构受力损坏。

　　最后说外形尺寸与安装边界，这款充电器的整体外形是近似小方块的切角结构，不含插脚的主体部分长宽高尺寸控制在常规便携充电器的主流区间，插脚的伸出长度符合欧规插头的标准要求，插装在标准墙面插座上时，充电器主体突出墙面的距离不会过大，不会影响插座周边的家具摆放，也不会因为突出过多容易被磕碰脱落。横向的宽度尺寸做了收窄处理，插装在排插上时，不会遮挡相邻的两个插座位，能提升排插的空间利用率。底部的USB接口开口距离外壳边缘的距离足够，常规尺寸的USB公头插入时，不会和外壳边缘产生干涉，哪怕是带加固外壳的加粗线材插头，也能顺利插合到位。外壳的分型面选在侧面的视觉弱化位置，日常使用时不会直接看到合模缝，外观的整体性更强，同时模具加工时的分型面加工难度更低，量产时的成品率更高。内部的PCB板固定柱高度经过精准计算，电路板装配完成后，高压侧的元器件和外壳内壁的距离满足安规要求，低压侧的USB接口刚好对准外壳的输出开口，不需要额外的转接结构就能完成装配，整体的装配工序简单，适合大批量量产组装。
