法兰式可拆卸管道连接接头结构设计

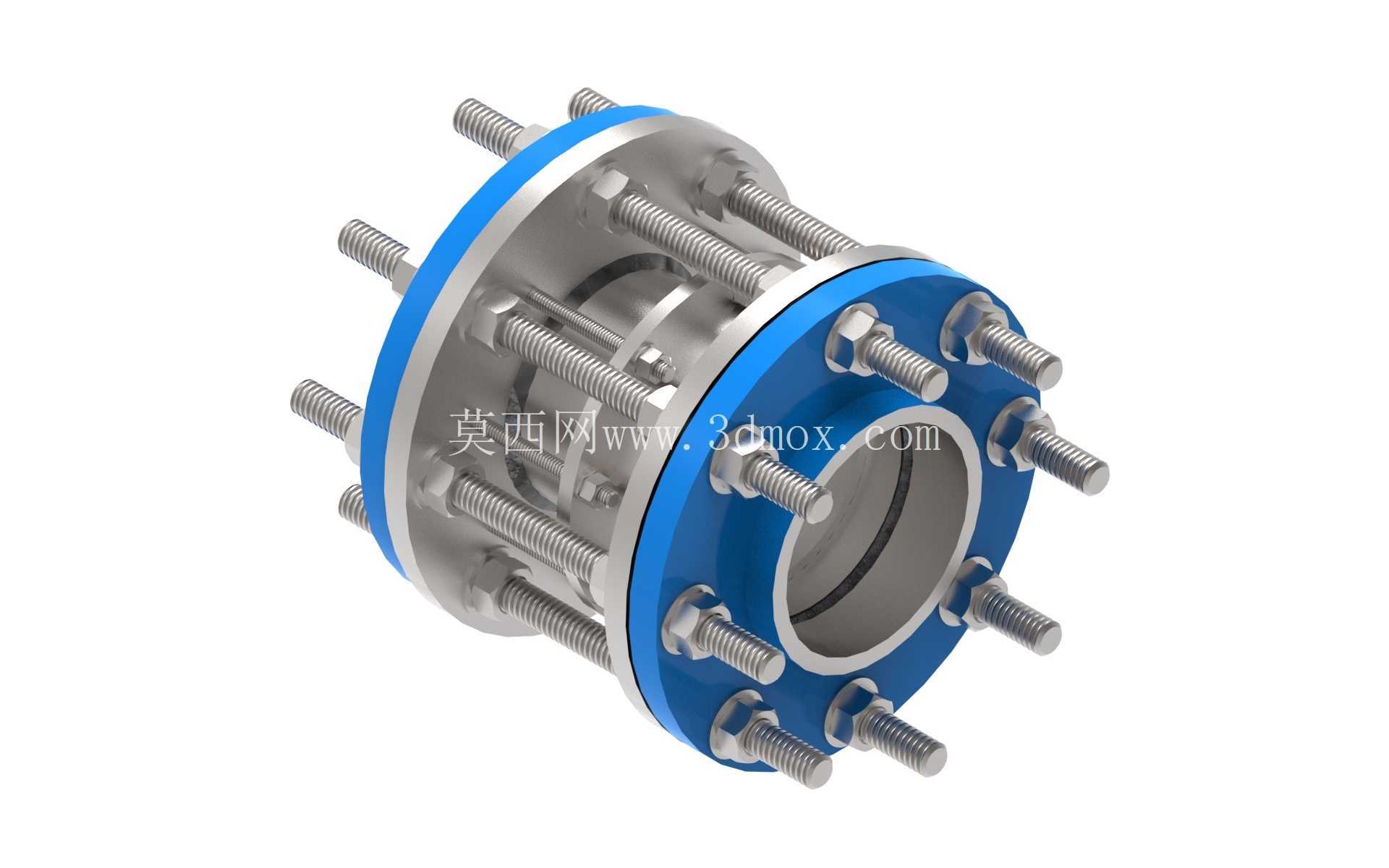

　　在流体输送管路系统的运维场景中，可拆卸接头是兼顾管路密封可靠性与后期检修便捷性的核心连接部件，这类结构常应用于石化输送管线、工业冷却循环系统、液压动力管路以及市政给排水管网的节点位置，尤其是在需要定期拆解维护、更换管路段元件或者调整管路走向的区段，这类可拆卸接头的结构合理性直接影响整个管路系统的运维效率与运行稳定性。不同于焊接式管路连接的不可拆卸特性，这类法兰式可拆卸接头在设计时首先要平衡密封预紧力与拆装便捷性之间的矛盾，从结构上看，该接头采用双法兰对夹的核心结构形式，两侧法兰盘之间设置密封垫层，周向均匀布置多组全螺纹螺柱与六角螺母作为预紧锁紧元件，通过控制螺柱的预紧扭矩，让法兰密封面与中间密封垫产生足够的接触压应力，阻断流体介质的泄漏路径。

　　在实际工程选型中，这类接头的安装边界需要重点匹配对接管路的通径尺寸，法兰盘的外径尺寸要符合对应压力等级的法兰尺寸规范，周向螺栓的分布圆直径、螺栓孔数量与孔径都要和对接管路的法兰参数完全匹配，避免出现安装错位、螺栓无法穿装的问题。从设计思路层面，周向均匀布置的螺柱结构能够让密封面的压应力分布更均匀，避免局部压应力不足导致的泄漏，或是局部压应力过大造成密封垫压溃失效的问题；法兰盘上的蓝色密封层采用耐介质腐蚀的弹性材质，能够补偿法兰密封面的微小加工平面度误差，在温度变化带来的管路热胀冷缩工况下，也能通过自身的弹性变形维持密封面的接触压力，降低温度交变工况下的泄漏风险。

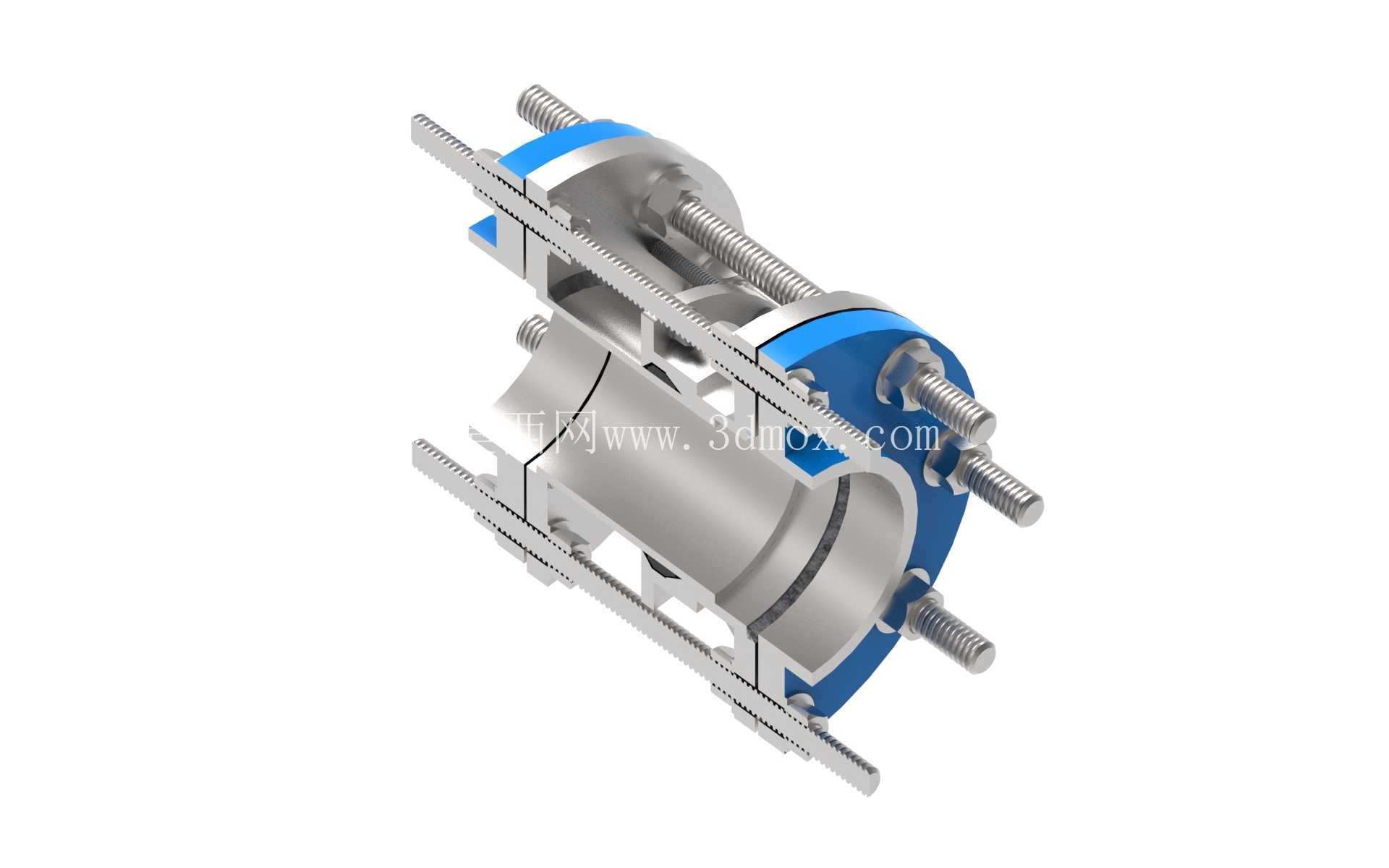

　　在实际安装作业时，这类接头的螺柱紧固需要遵循对角分次拧紧的工艺要求，不能沿圆周顺序单次拧紧，避免法兰面出现偏斜，导致密封间隙不均引发泄漏；接头中间的定位结构能够保证两侧法兰的同轴度，避免管路安装后出现错位偏载，降低螺柱受到的附加弯曲应力，延长连接件的疲劳使用寿命。在不同的应用场景下，这类接头的材质选择也有明确的区分，输送常规水介质的工况可以采用普通碳钢材质做防腐涂层处理，输送腐蚀性化学介质的工况则需要匹配不锈钢材质的法兰与螺柱，密封垫也要根据介质特性选择丁腈橡胶、氟橡胶或者金属缠绕垫等不同材质，保证密封结构与输送介质的相容性。

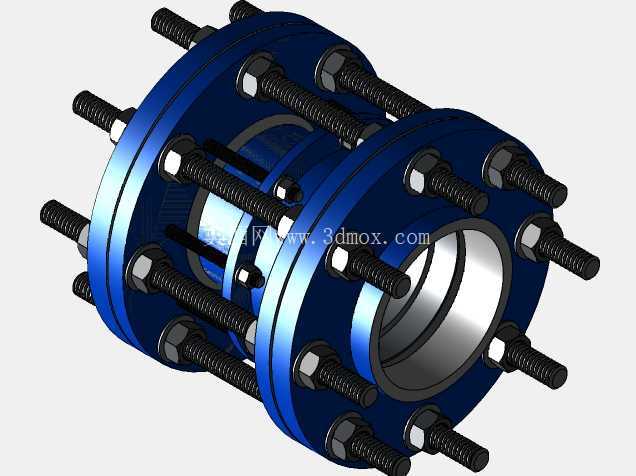

　　这类可拆卸接头的核心优势在于，当管路系统中的阀门、仪表、泵体等元件需要更换维护时，不需要切割整段管路，只需要拆解接头位置的螺柱即可完成元件的拆装更换，大幅缩短管路系统的停机维护时间，降低运维成本。在结构设计过程中，还需要考虑接头的压力等级适配性，不同公称压力的接头，法兰盘的厚度、螺柱的直径与数量都有对应的设计标准，高压工况下需要增加螺柱数量、加大螺柱直径，同时提升法兰盘的结构刚度，避免高压下法兰盘出现翘曲变形导致密封失效。另外，接头的通径设计要和对接管路完全一致，避免通径突变带来的局部流阻增大，减少管路输送过程中的压力损失，尤其是在大流量输送的管路系统中，流阻的控制会直接影响输送系统的能耗水平。从三维建模的角度来看，这类接头的建模需要重点保证周向螺栓孔的位置度精度，密封面的平面度公差要在模型的工程属性中明确标注，螺柱与螺母的配合要符合普通螺纹的公差规范，确保虚拟装配过程中不会出现干涉问题，为后续的工程出图、生产加工以及装配模拟提供准确的三维模型依据。在管路系统的布局设计中，这类可拆卸接头的安装位置需要预留足够的拆装操作空间，保证扳手等工具能够顺利完成螺柱的拧紧与拆解作业，避免因为空间不足导致后期维护无法正常开展。
