经典乐高人仔造型三维结构设计

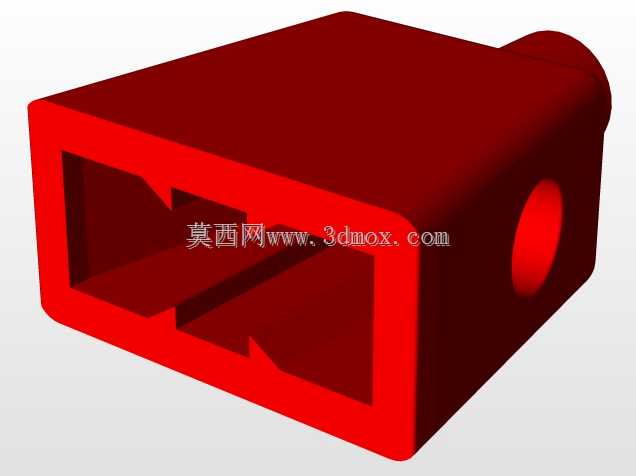

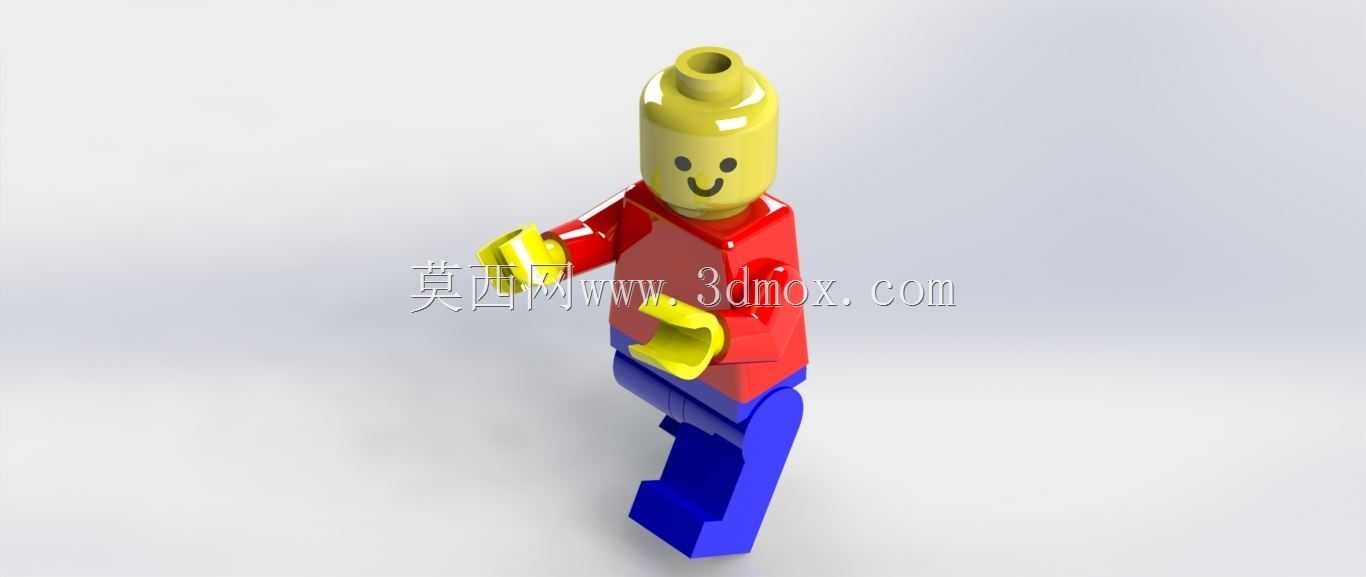

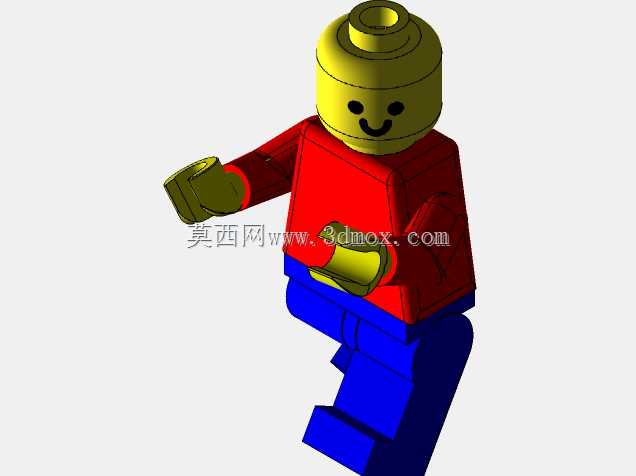

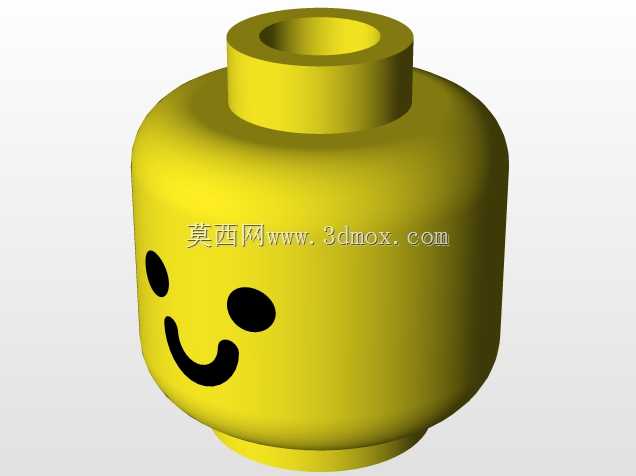

　　该三维结构还原了经典积木人仔的模块化拼接特性，整体采用分件式设计逻辑，将人仔拆分为头部、躯干、上肢、下肢四个独立可拆分模块，各模块之间预留标准积木拼接接口，可实现不同部件的互换组合，适配通用积木拼装体系的拓展需求。头部模块为中空柱式结构，顶部设置标准凸点接口，可兼容常规积木配件的叠装固定，面部预留平面特征区域，可用于印刷表情标识，头部与躯干的连接采用短柱式插接结构，插接深度控制在3mm左右，既保证转动时的阻尼感，又避免拼接后出现松脱晃动的问题。躯干部分为盒式薄壁结构，壁厚均匀控制在1.8mm，兼顾结构强度与注塑成型的工艺可行性，躯干两侧预留上肢连接的轴孔，轴孔直径与上肢连接轴采用间隙配合，单边间隙0.1mm，

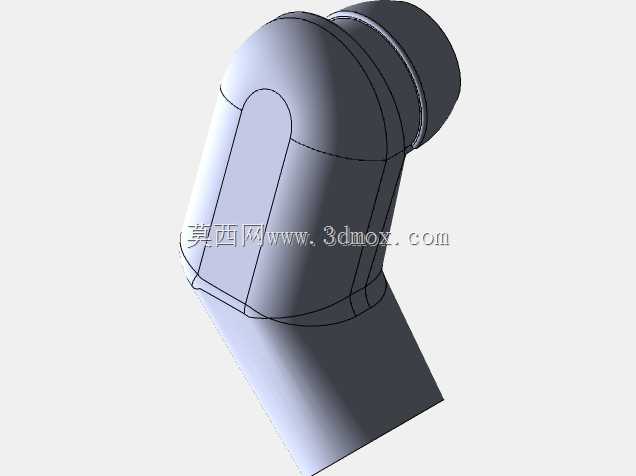

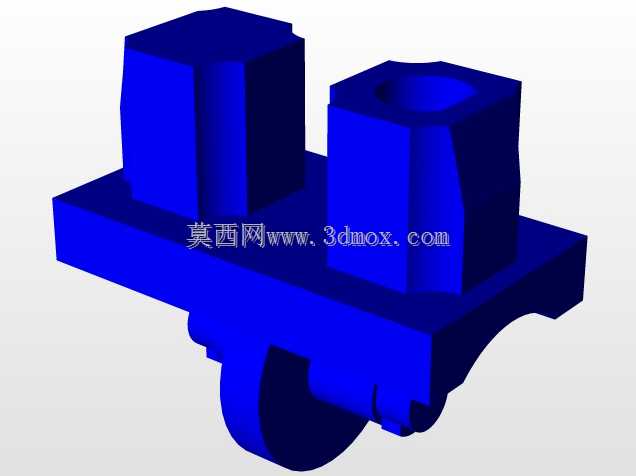

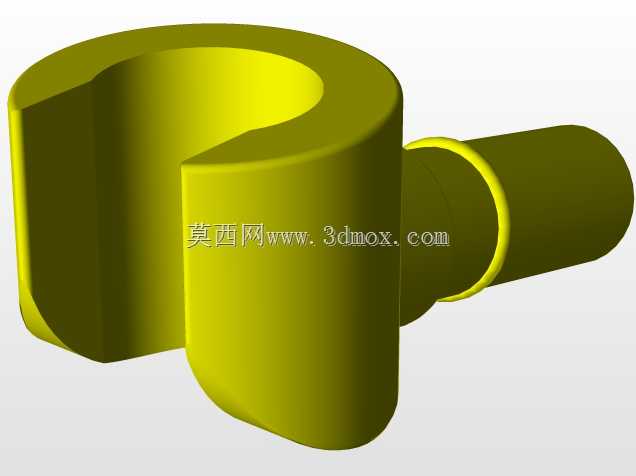

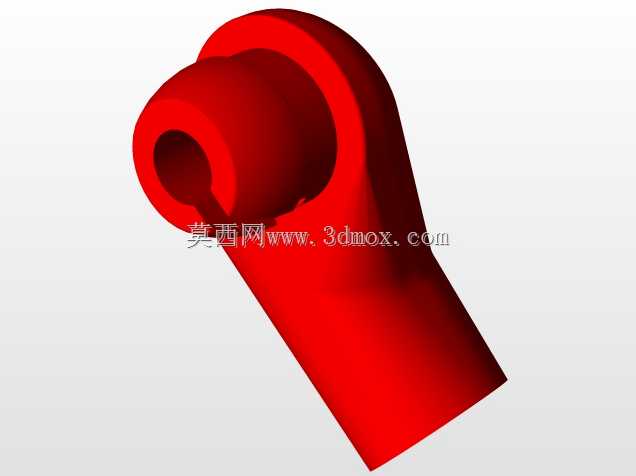

　　可支持上肢实现360度水平转动以及小范围的俯仰摆动，满足不同姿态的摆放需求。上肢模块分为大臂与手部两个功能段，手部采用C型开口夹爪结构，开口尺寸适配标准积木杆件的直径，可实现对小型积木配件的抓持固定，夹爪的壁厚做了局部加厚处理，避免反复掰动时出现应力断裂。下肢模块分为左右两个独立腿件，与躯干底部的连接采用球头铰接结构，可支持腿部实现前后摆动、小幅度外展的动作，能够模拟行走、站立、坐卧等多种姿态，腿部底端做平面处理，保证直立放置时的稳定性，无需额外支撑结构即可实现平稳摆放。在实际应用场景中，该结构可作为积木玩具套装的基础人仔组件，用于拼装场景的角色搭配，也可作为文创周边、桌面摆件的结构原型，通过更换不同的面部印刷、躯干配色、配件组合，

　　衍生出不同主题的人仔产品。设计过程中充分考虑了注塑生产的工艺要求，所有分件均避免出现倒扣结构，无需复杂的抽芯滑块即可实现开模生产，各部件的拔模斜度统一设置为1.5度，保证注塑件顺利脱模，同时所有棱边均做R0.3mm的圆角处理，避免尖锐边角带来的使用安全隐患，符合玩具产品的安全设计规范。各模块的拼接插拔力控制在15N-20N区间，既保证拼接后的结构牢固度，又适合低龄用户的手部力量操作，不会出现插拔过紧难以拆分、或者过松容易散架的问题。整体外形尺寸严格遵循经典积木人仔的比例规范，总高度控制在40mm左右，头部直径12mm，躯干宽度16mm，下肢长度15mm，所有外接接口的尺寸均与通用积木体系保持一致，可与市面主流积木产品实现无缝兼容，

　　无需额外调整即可搭配现有积木套装使用。在结构验证阶段，针对反复插拔的连接部位做了耐磨结构设计，插接柱的根部做了R角过渡，避免应力集中导致的断裂，薄壁部位的加强筋设置在非外观面，既提升结构刚性，又不会破坏外观的整体整洁度。
