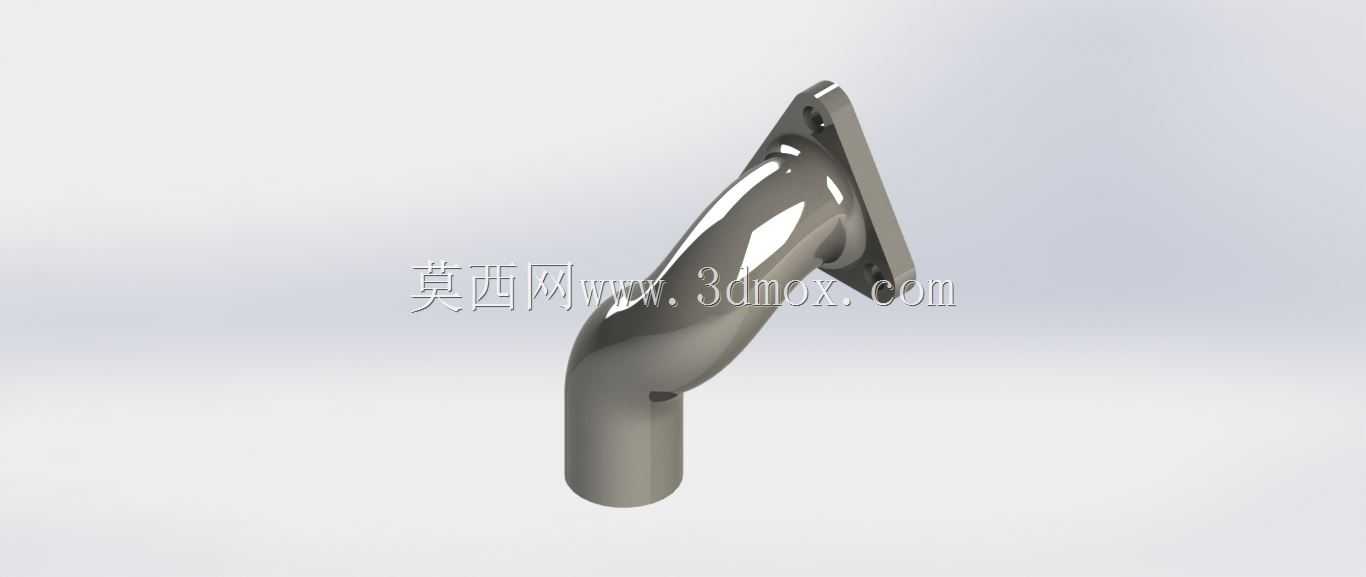

带法兰安装座弯式金属导流单管结构

　　这类带方形法兰安装座的弯式单管，在流体输送系统、小型动力设备进气排气回路、工业设备冷却管路中应用十分广泛，日常做设备管路布局设计时，这类一体成型的弯管结构能省去多段直管加弯头拼接的装配工作量，同时减少管路接头位置的泄漏风险。从结构功能来看，该管件一端为带安装孔的方形法兰贴合面，安装时可通过螺栓穿过法兰孔将管路直接固定在设备壳体、阀组端面或者泵体接口上，法兰贴合面可根据实际密封需求加装密封垫片，保证连接位置的密封性能，避免输送介质出现渗漏；另一端为等径直管段，可直接对接同管径的软管、硬管或者快插接头，实现介质的顺畅导流。设计这类弯管结构时，首先要确定管路的转向角度，该结构采用近90度的平滑圆弧过渡，而非直角弯折结构，

　　这种设计能大幅降低介质在管路转向位置的流动阻力，减少介质流经弯头时的压力损失，同时避免直角位置长期受介质冲刷出现的局部磨损问题，延长管路的实际使用寿命。建模过程中需要重点关注几个关键尺寸边界：首先是法兰安装面的外形尺寸与安装孔位分布，要匹配对接设备的接口安装孔距，保证安装时螺栓能够顺利穿入，法兰的厚度需要根据管路的工作压力做对应调整，避免法兰受力出现变形导致密封失效；其次是弯管的弯曲半径，弯曲半径过小会导致管路弯折位置出现壁厚减薄的问题，尤其是金属材质的管路，冷弯成型时弯曲半径过小容易出现管壁开裂或者内侧起皱的问题，该结构的弯曲半径取值为管径的1.5倍，既能够保证管路转向后的空间布局要求，又能满足成型工艺的壁厚要求；

　　另外直管段的长度需要预留足够的装配空间，保证对接管路或者接头安装时不会和周边结构产生干涉。实际选型应用时，需要根据输送介质的特性选择对应的管材材质，输送常规空气、冷却水时可采用普通碳钢或者铝合金材质，输送腐蚀性介质时则需要更换为不锈钢或者工程塑料材质，同时要校核管路的通径是否满足系统的流量要求，避免通径过小导致系统流量不足，或者通径过大造成空间浪费与成本上升。安装布局时要注意法兰安装面的朝向，保证管路安装完成后弯管的走向不会和设备内部的其他零部件、线缆等产生位置冲突，同时要考虑管路的固定支撑，若管路长度较长，需要在直管段位置加装管夹做辅助固定，避免设备运行过程中管路产生振动，导致法兰连接位置松动出现泄漏。

　　这类一体弯管结构相比拼接式管路，整体刚性更好，装配工序更少，在批量设备生产中能够有效提升装配效率，降低管路装配的人工成本，同时减少了接头数量，也降低了系统后期的维护点，减少泄漏故障的发生概率。在做三维建模时，需要重点处理弯管过渡位置的曲面顺滑度，保证管壁内外侧的曲面连续无突变，避免后续做有限元分析时出现应力集中的误判，同时法兰与弯管连接位置要做合理的圆角过渡，减少该位置的应力集中，提升管路整体的结构强度，能够承受管路内部的介质压力以及外部的装配应力。
