手动螺旋压紧式滚轧加工夹具结构

　　在轴类零件外圆滚压、螺纹滚轧这类小批量修配加工场景里，这类手动螺旋压紧夹具的使用频率远高于多工位液压工装，尤其适配维修车间、工具间这类没有集中液压气源的作业场景，不需要外接动力源，操作人员单手就能完成装夹动作，装夹单件工件的耗时能控制在十秒以内，对于小批量、多规格的轴件滚轧加工来说，作业灵活性比重型工装高很多。

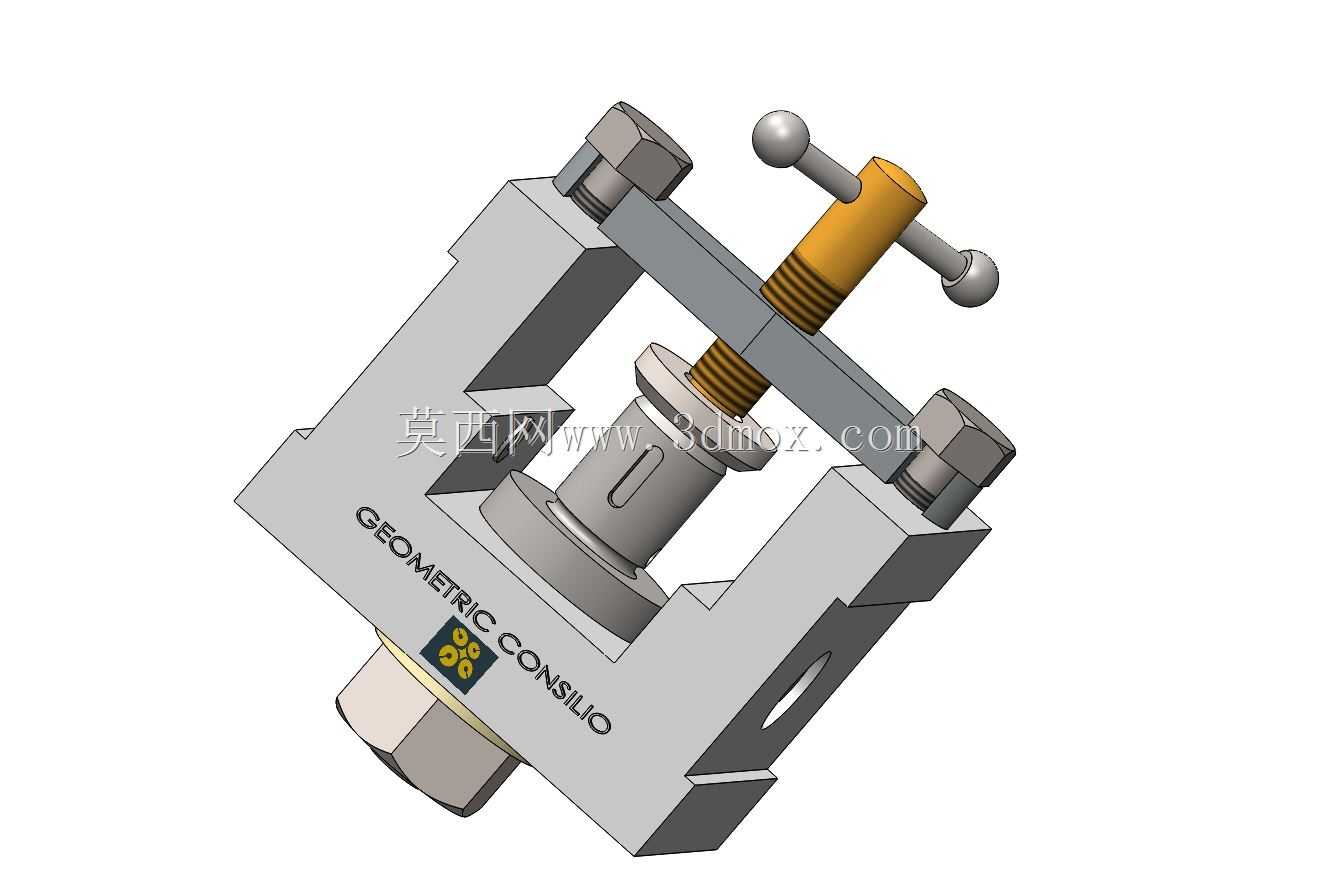

　　整个夹具的核心受力框架采用开式C型铸钢基体，框架两侧的立柱做了等厚加强处理，避免螺旋压紧时出现框架张口变形，基体底部预留的通孔是用来穿装T型螺栓，把整个夹具固定在滚丝机或者小型车床的工作台面上，安装时只要保证夹具中心与设备主轴中心同轴度控制在0.05mm以内，就能避免滚轧时工件出现偏摆、牙型歪斜的问题。框架的跨距设计参考了常见小直径轴件的加工范围，最大可容纳直径50mm以内的工件装夹，整体安装边界控制在120mm见方以内，不会占用过多工作台面空间，在小型台式滚轧设备上也能顺利布置。

　　压紧执行部分采用梯形螺纹传动副，相比普通三角螺纹，梯形螺纹的牙根强度更高，耐磨损性能更好，长期反复压紧也不会出现螺纹滑牙的问题，螺杆顶端的T型手柄做了球面端头设计，操作人员转动手柄时不会硌手，施加的扭矩能稳定转化为轴向压紧力。螺杆下端的压头做了快换结构，针对不同端面形状的工件，可以更换平压头、V型压头或者带定位止口的压头，压头与螺杆之间装有推力球轴承，压紧转动时压头不会跟转，避免刮伤工件的定位端面。

　　工件的定位支撑采用带腰型槽的定位块，定位块可以沿着框架底部的导轨调整前后位置，适配不同长度的工件装夹需求，定位块中心的V型槽夹角为90度，对圆柱类工件的自动对中效果好，不需要额外找正就能保证工件轴线与压紧螺杆轴线重合。框架两侧的立柱上各装有一个辅助锁紧螺栓，当主压紧螺杆把工件压紧到位后，可以拧紧两侧的锁紧螺栓，分担主螺杆的受力，避免滚轧过程中工件受径向滚压力出现松动移位，这一点在加工硬度较高的合金钢工件时尤为重要，滚轧产生的径向反力很大，单靠主螺杆的自锁性有时候不足以维持夹紧力，双侧辅助锁紧能把夹紧刚性提升40%以上。

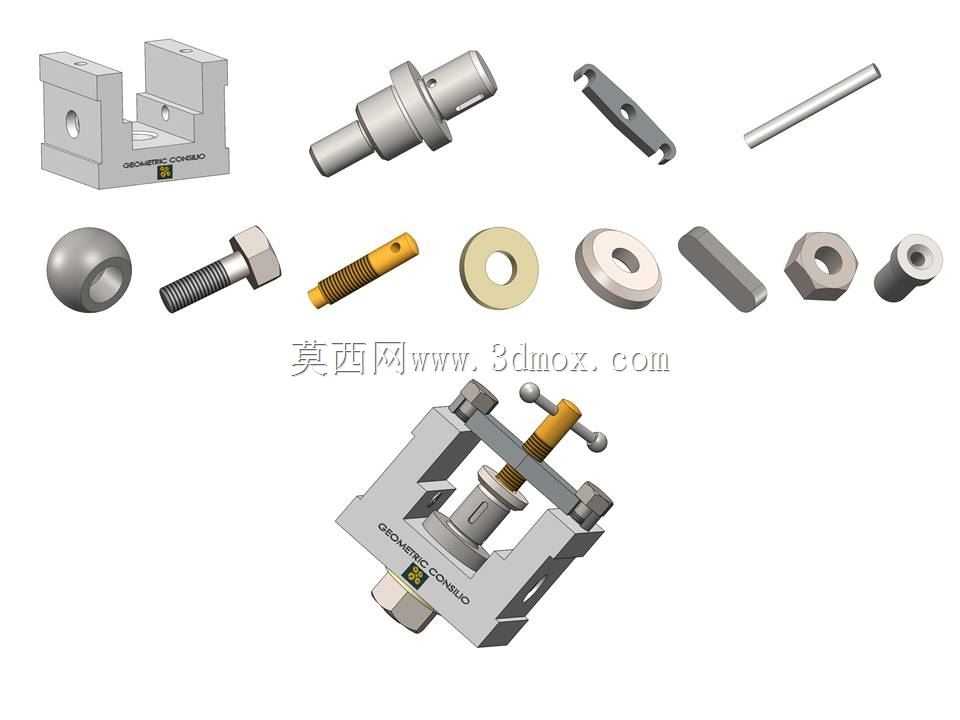

　　从设计思路上看，这个夹具没有采用复杂的联动机构，所有零件都是机加工常见的标准件和简单结构件，维护起来非常方便，梯形螺杆磨损后可以直接替换标准丝杆，压头、定位块这类易损件车间自己就能加工制作，不需要定制特殊配件。夹具的所有棱角都做了倒角处理，没有尖锐的毛边，操作人员装夹工件时不会被划伤，框架侧面的减重孔既减轻了夹具整体重量，又方便搬运时穿装吊杆，单人就能完成夹具的移位和安装。

　　实际使用时，先把夹具固定在设备工作台面，打表找正定位块V型面的中心与设备滚轧轮的中心等高，然后根据待加工工件的直径调整定位块的前后位置，拧紧定位块的固定螺丝，把工件放在V型槽上，转动顶部的T型手柄带动螺杆下压，直到压头抵住工件上端面，确认工件没有歪斜后，拧紧两侧的辅助锁紧螺栓，就可以启动设备进行滚轧加工。加工完成后先松开两侧的辅助螺栓，再反向转动手柄抬起压头，就能取出加工好的工件，整个操作流程不需要额外的工具，新入职的操作人员经过简单讲解就能独立操作。

　　这类夹具的适用场景不局限于滚轧加工，更换不同的压头和定位块后，也可以用来完成小型零件的钻孔、攻丝、打磨等工序的装夹，属于通用性较强的手动工装，在多品种小批量的加工场景里，能大幅减少专用工装的制作成本，缩短生产准备周期。夹具的整体刚性经过校核，在最大夹紧力下框架的变形量控制在0.02mm以内，完全能满足常规滚轧加工的精度要求，不会因为夹具变形导致工件加工尺寸超差。
