压力容器用椭圆快开压力人孔结构

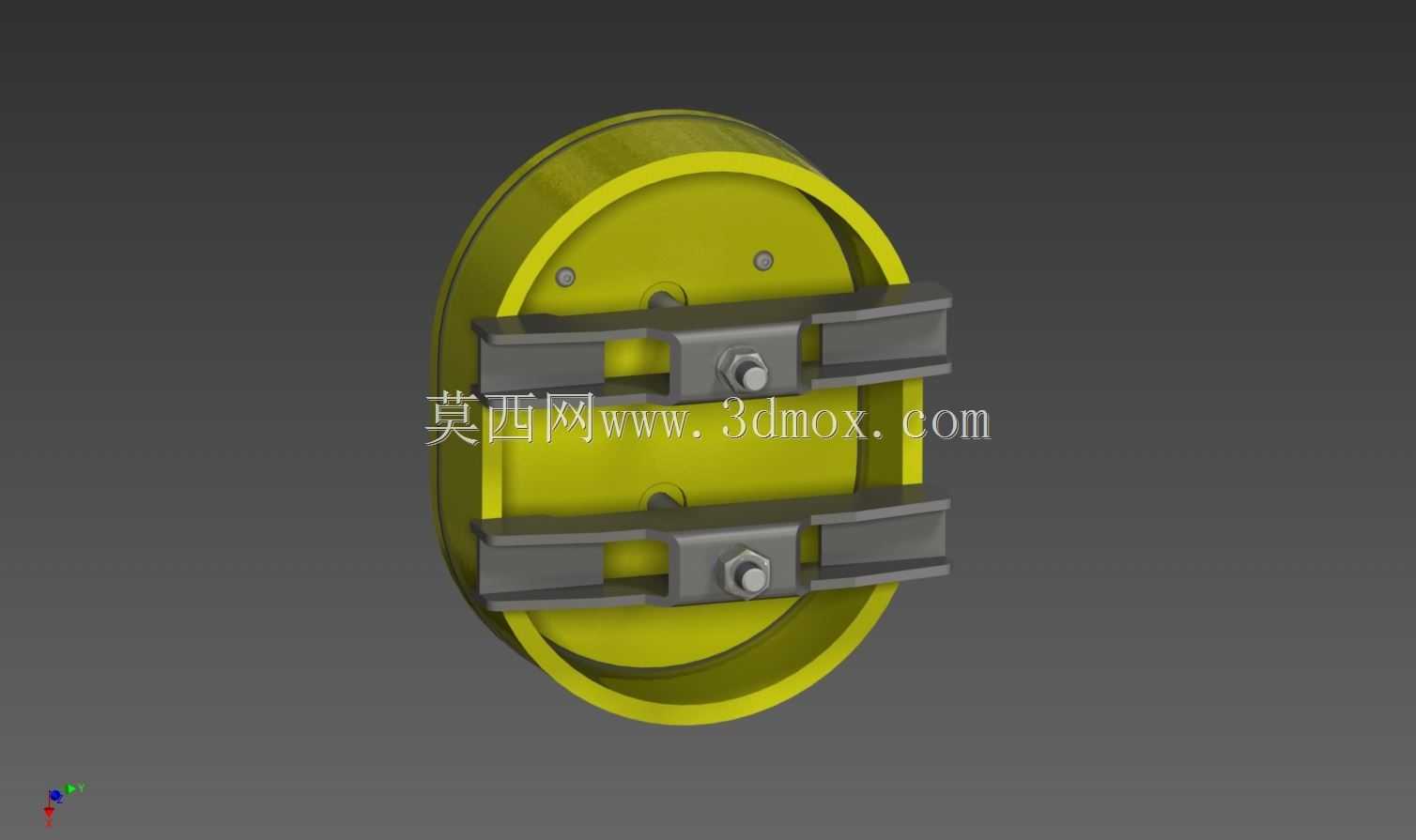

　　在承压罐体与压力容器的日常运维场景里，人孔是供检修人员进出设备内部、完成内件更换、积垢清理、焊缝探伤作业的必备开孔结构，这款椭圆型压力人孔的设计，正是针对常压到中低压工况下的罐体密封需求开发，适配立式、卧式各类承压存储、反应类设备的侧壁或封头安装需求。不同于圆形人孔的等直径开孔设计，350×450规格的椭圆开孔在罐体壁板上的应力分布更均匀，尤其适合安装空间受限、无法布置大直径圆形人孔的罐体段，椭圆长轴沿罐体轴向布置时，能在保证人员通行净空的前提下，尽可能降低开孔对罐体壁板强度的削弱，减少补强板的额外耗材用量。从结构细节来看，这款人孔采用了双压梁快开锁紧结构，摒弃了传统多螺栓均布锁紧的繁琐操作，

　　两根横向布置的锁紧压梁通过中心螺栓施加预紧力，压梁两端卡入人孔座的限位卡槽内，仅需拧紧两个锁紧螺栓即可实现整圈密封面的均匀压紧，开启时也只需松开少量螺栓即可转动压梁完成开盖，大幅缩短检修时的开关盖操作时长，适合需要频繁开启检查内部工况的压力容器使用。密封面采用凸面法兰配合密封垫片的结构，人孔盖与筒体焊接的人孔座圈加工有连续的密封凸台，垫片选用耐温耐压的非金属或金属缠绕材质，压梁施加的预紧力能让垫片产生均匀的压缩变形，封堵盖与座圈之间的配合间隙，避免承压工况下出现介质渗漏。人孔盖与座圈之间设置有铰接结构，开盖后人孔盖可沿铰接轴翻转停靠在罐体侧壁，无需额外设置吊具搬运孔盖，降低高空作业时的操作风险。

　　设计过程中首先需要匹配罐体的设计压力等级，校核人孔开孔处的壁板补强强度，椭圆开孔的长短轴比例经过优化，既保证450mm长轴方向的通行净空满足成年人侧身进出的尺寸要求，350mm短轴方向也能控制开孔的横向跨度，减少壁板的应力集中系数。人孔座圈采用与罐体同材质的钢板卷制焊接成型，焊接处需做全焊透结构并进行无损检测，避免焊缝处出现应力开裂或渗漏隐患。锁紧压梁采用型钢加工而成，截面经过抗弯强度校核，保证在额定设计压力下，压梁不会出现弯曲变形导致密封面预紧力不均，中心锁紧螺栓的规格根据密封所需总预紧力计算选定，确保螺栓强度能承受内压产生的推力与密封预紧力的叠加载荷。安装边界方面，

　　人孔座圈与罐体壁板焊接时需保证座圈端面与罐体壁板的垂直度偏差控制在允许范围内，避免安装后孔盖与座圈出现偏斜导致密封失效，座圈外侧需预留足够的操作空间，保证锁紧螺栓的拆装工具能正常操作，铰接侧需预留孔盖翻转的避让空间，避免开盖时孔盖与罐体外部的管线、爬梯等附件产生干涉。日常运维中，每次关闭人孔前需检查密封面是否有磕碰、积渣，垫片是否存在老化、开裂缺陷，锁紧压梁的卡槽接触面是否有锈蚀卡滞，定期对铰接轴加注润滑脂保证转动顺畅，螺栓螺纹处涂抹防咬合剂避免高温或长期承压后螺纹粘连无法拆卸。这类椭圆快开压力人孔广泛应用于食品酿造罐体、化工小型反应釜、水处理承压罐、储运压力容器等设备上，相比圆形人孔更适合安装在罐体的弧形筒身段，开孔补强的处理难度更低，快开结构也更适配需要频繁开启的运维场景，在保证承压密封可靠性的前提下，兼顾了操作便捷性与安装空间的适配性。
