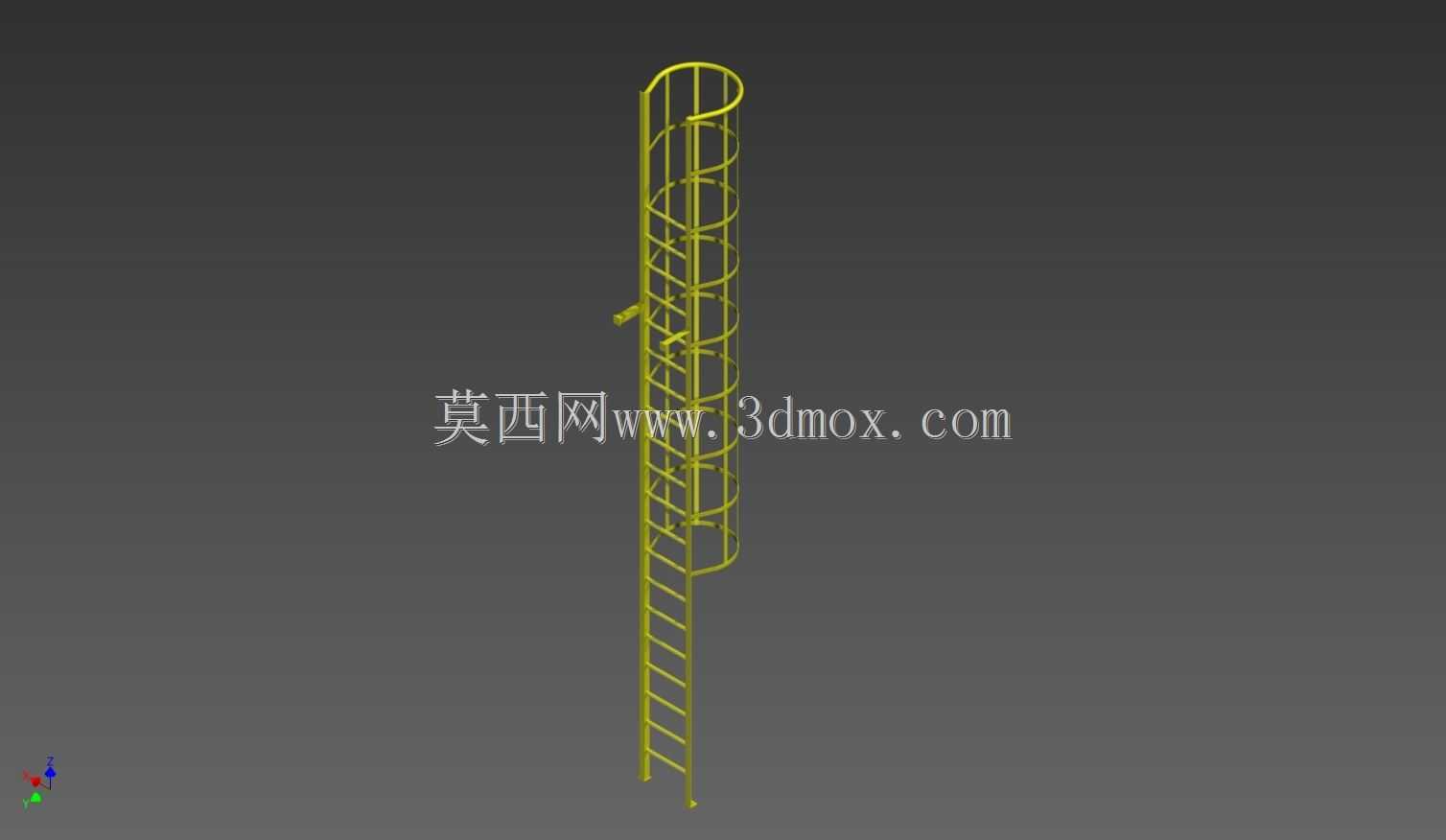

带安全护笼的工业服务平台直爬梯结构

　　在化工储罐区、电厂锅炉辅机平台、大型工业设备外侧巡检通道这类场景中，作业人员需要频繁往返地面与数米甚至十数米高的设备操作平台，普通无防护直爬梯存在高空坠落风险，无法满足工业现场的安全作业规范要求，带环形护笼的直爬梯就是针对这类垂直登高场景设计的固定式通行结构。这类爬梯的核心作用是为作业人员提供稳定的垂直通行路径，同时通过环绕梯身的护笼结构，在人员意外失足时提供侧向防护，避免人员直接从梯身侧向坠落，匹配工业现场高处作业的安全防护要求。从结构设计逻辑来看，整个爬梯采用双侧主竖梁作为主要承力构件，竖梁选用等边角钢或者矩形钢管型材，兼顾结构强度与材料成本，踏棍采用等间距布置的冲孔型钢或者圆钢，踏棍表面预留防滑冲孔或者滚花结构，

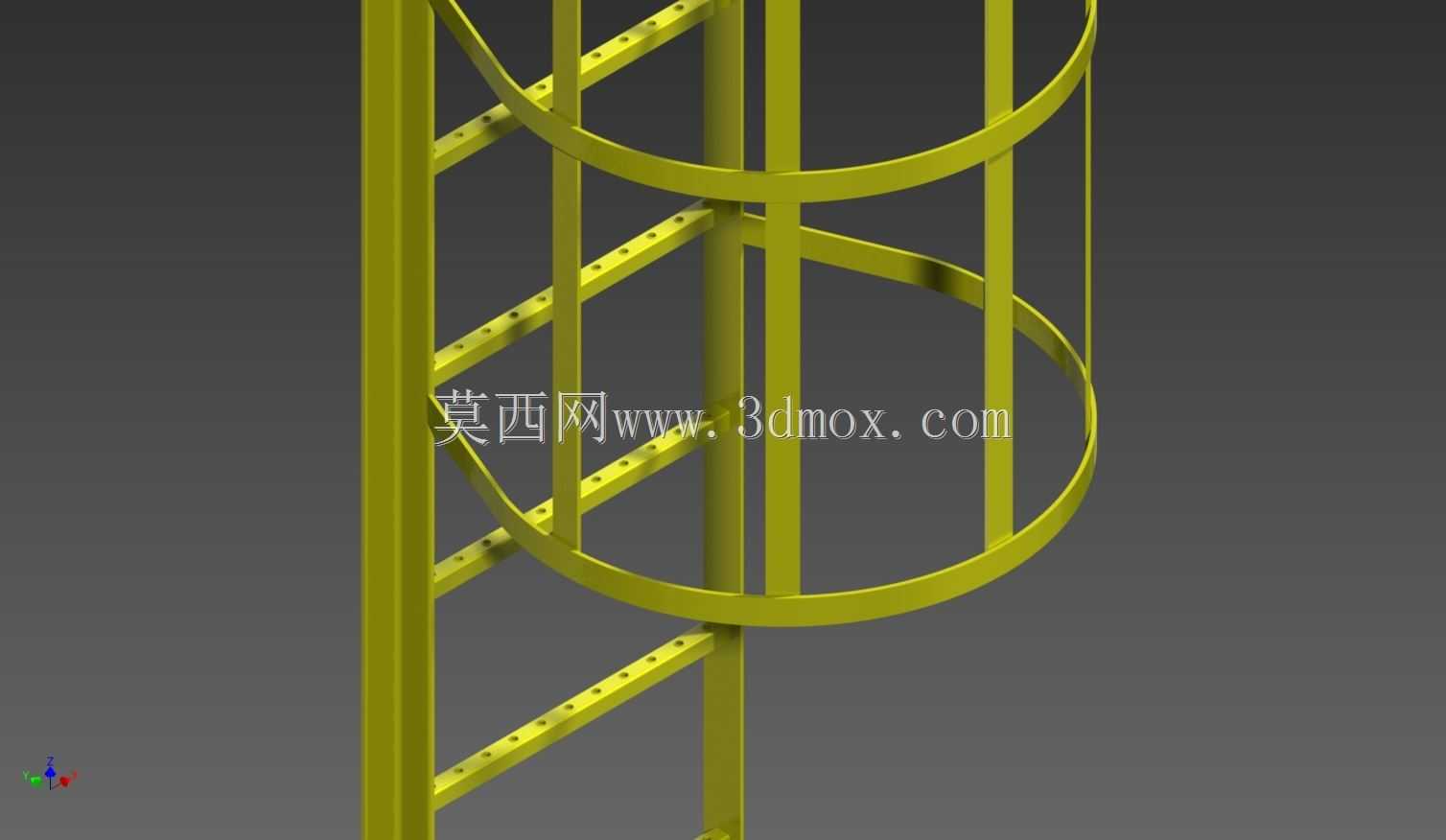

　　避免作业人员上下时脚底打滑，踏棍间距严格控制在300mm左右，匹配成年人常规步幅，降低上下梯时的体力消耗。护笼部分采用多道环形水平箍圈配合纵向连接筋的结构，环形箍圈的内径控制在700mm左右，既不会因为空间过于狭窄影响人员上下动作，也不会因为间隙过大失去防护作用，纵向连接筋沿箍圈圆周均匀布置，间距不大于300mm，确保护笼任意位置都能提供足够的侧向阻挡力，护笼从距离地面2m左右的高度开始设置，一直延伸到顶部平台踏面以上1.2m的位置，覆盖人员在梯身上的全部高空作业区间，避免出现防护空白段。爬梯与服务平台的连接位置设计有专用的连接支座，支座通过螺栓或者焊接方式与平台侧梁固定，底部则与地面预埋的基础钢板连接，

　　整个梯身的安装垂直度偏差控制在千分之一以内，避免梯身倾斜导致受力不均。在安装边界方面，爬梯中心距离设备外壁或者墙面的距离不小于200mm，保证人员上下时背部有足够的活动空间，不会与设备表面的管线、凸起结构发生磕碰，梯身顶部与平台踏面的衔接位置设置有延伸扶手，扶手伸出平台边缘1m以上，方便人员踏上平台时抓扶借力。设计过程中需要重点考虑载荷工况，除了常规的人员自重载荷外，还要考虑作业人员携带工具的附加载荷，单根踏棍的集中载荷承载力不低于1.5kN，主竖梁的整体抗弯强度满足同时承载3名作业人员的载荷要求，护笼结构的侧向抗冲击能力满足1kN的水平集中载荷作用下不发生永久变形。另外在爬梯对应平台入口的位置，护笼会预留对应宽度的通行缺口，

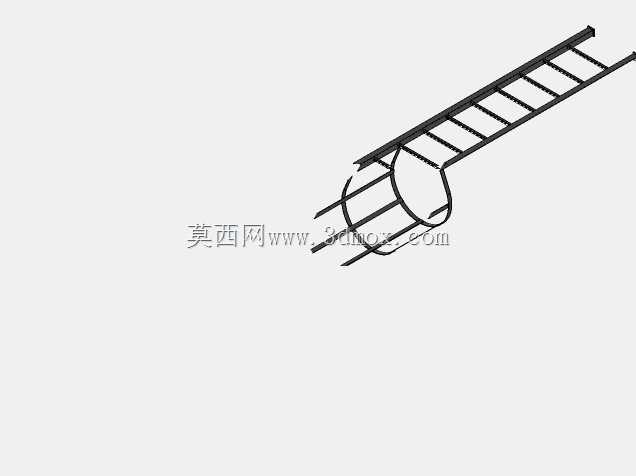

　　缺口位置设置有可开合的安全门，平时处于关闭状态，避免平台上的杂物从缺口位置坠落，人员通行时可以快速开启。这类爬梯整体采用热镀锌防腐处理，适应户外露天环境的腐蚀工况，即使在化工区域的腐蚀性大气环境中，也能保证较长的使用寿命，不需要频繁做防腐维护。在实际建模过程中，所有型材的连接处都做了圆角过渡处理，避免尖锐边角在装配或者后期使用过程中划伤作业人员，踏棍与主竖梁的连接采用满焊工艺，建模时还原了焊脚的实际尺寸，保证结构连接强度的仿真准确性，护笼的环形箍圈采用滚弯成型工艺建模，还原了实际加工过程中的弯曲半径，避免出现应力集中的直角弯折结构。对于不同高度的服务平台，可以通过增减标准梯段的数量来调整爬梯总高度，标准梯段长度控制在3m以内，方便运输与现场装配，相邻梯段之间通过连接板采用螺栓拼接，拼接位置的强度不低于主竖梁本身的结构强度。
