法兰连接旋启式止回阀结构设计

　　在民用建筑给排水、工业循环水系统、中小型泵站输水管路、暖通空调冷热水循环管网这类对管路防回流有基础要求的场景里，这类法兰连接的旋启式止回阀是应用频次极高的管路控制部件，它不需要额外的执行机构驱动，完全依靠管路两侧的流体压差实现自动启闭，核心作用就是保证管路内的流体始终沿设计方向流动，避免泵组停机时高压侧流体倒流造成泵叶反转、管路水锤冲击，或是不同压力等级的管路介质串流引发的系统故障。

　　从实际使用的工况来看，这类止回阀通常安装在泵组出口端的水平管段上，安装时需要注意阀体上标注的流向箭头必须和管路设计流向一致，法兰端面的密封面要和配对法兰的密封面形式匹配，安装前要清理法兰密封面的焊渣、锈蚀杂物，避免密封失效引发渗漏。它的适用介质多为常温清水、无强腐蚀性的工业循环水，工作压力适配常规中低压管路系统，在日常运维中不需要频繁拆解维护，只有当阀瓣密封面出现磨损、阀轴转动卡涩的时候才需要开盖检修。

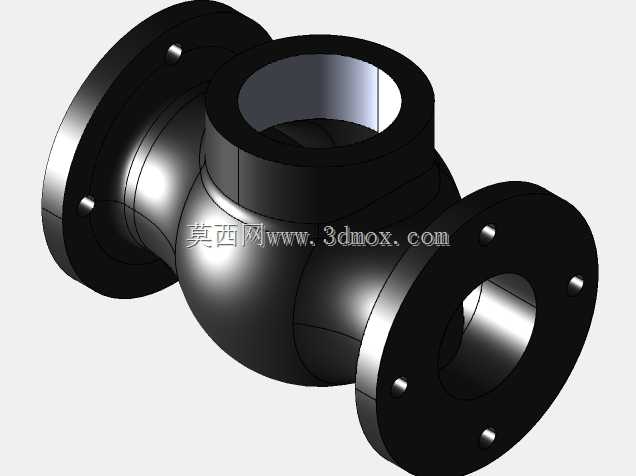

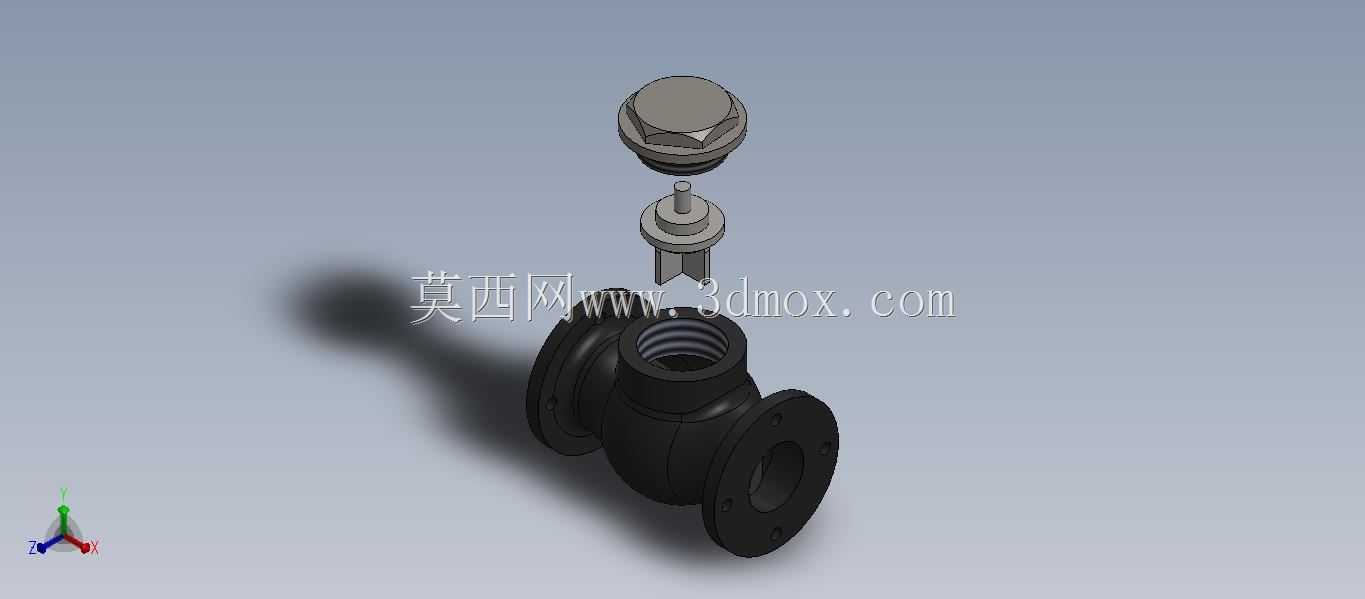

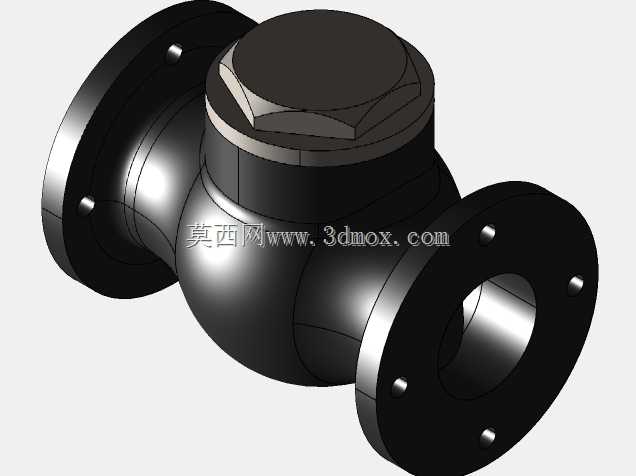

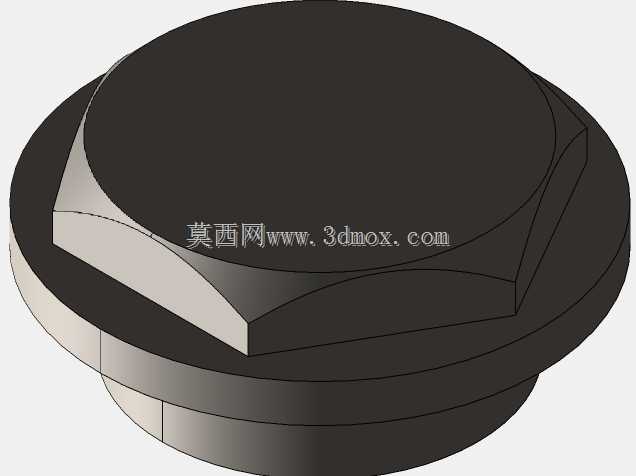

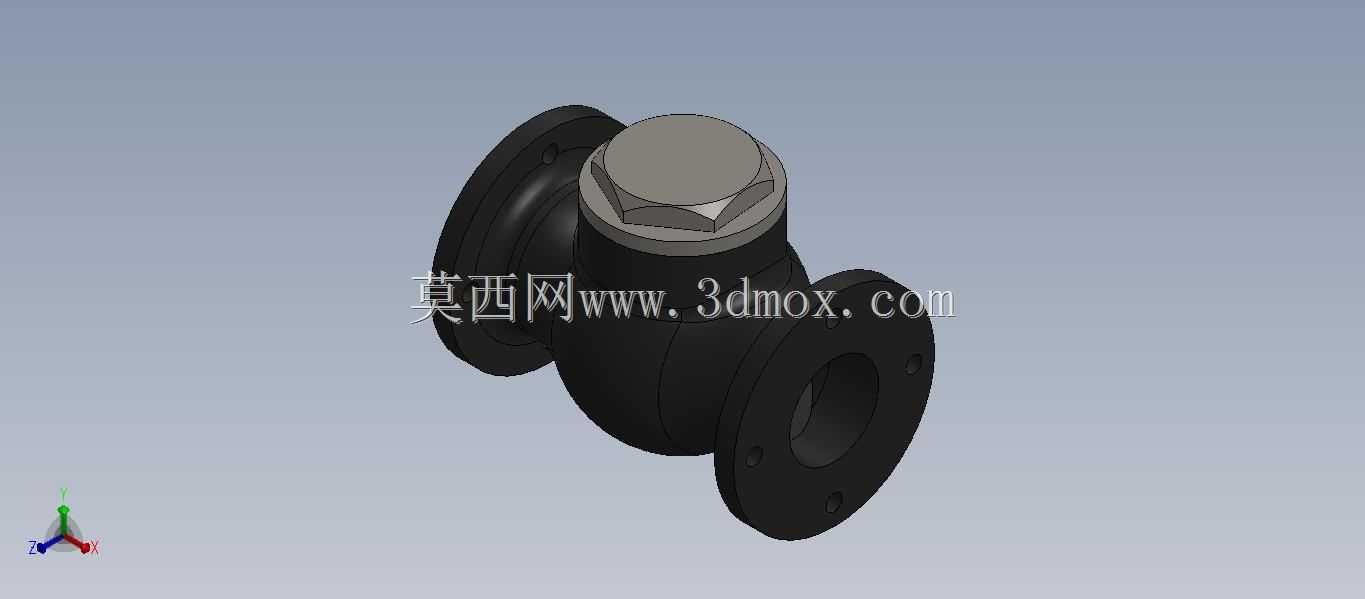

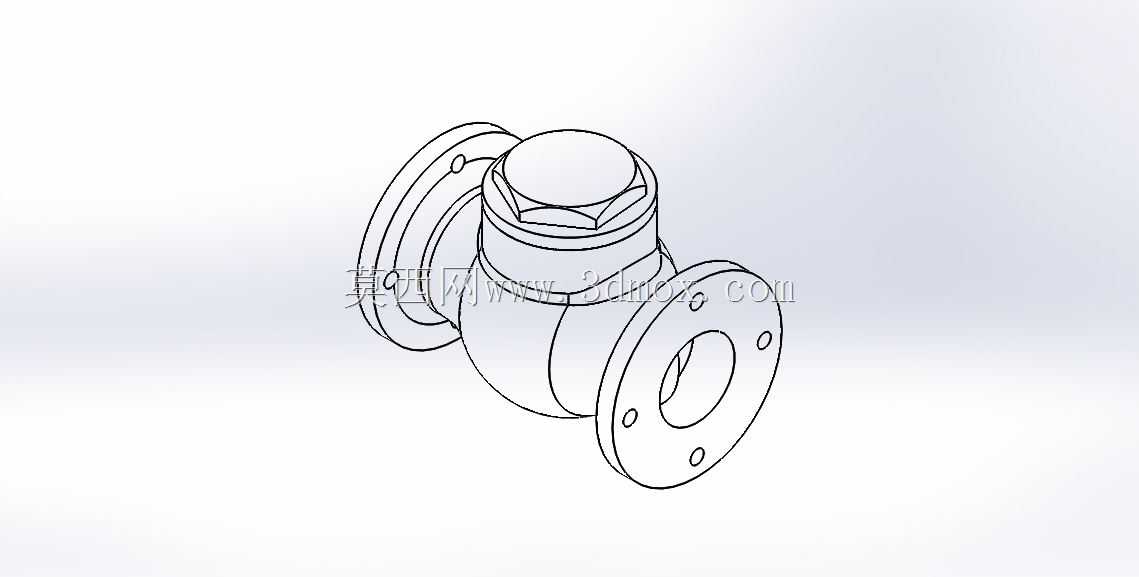

　　从结构设计的角度来看，这个模型采用的是最经典的旋启式单瓣结构，阀体整体为铸铁材质的流线型流道设计，进出口两端为标准法兰连接结构，法兰盘上的螺栓孔位置、孔径都符合对应压力等级的法兰尺寸规范，能直接和同规格的管路法兰配对安装，不需要额外加工转接件。阀体中部的阀盖通过螺栓和阀体连接，阀盖和阀体的结合面设置了密封垫片，避免介质从结合面渗漏；阀瓣通过顶部的阀轴铰接在阀体内腔的支座上，阀瓣可以绕阀轴做小角度的旋转摆动，当进口侧流体压力高于出口侧时，流体推力会顶开阀瓣，阀瓣绕轴向上抬起，流道导通，流体可以顺利从进口流向出口；当泵组停机，进口侧压力下降，出口侧带压流体出现倒流趋势时，倒流的流体压力会推动阀瓣向下回落，贴合在阀体内部的密封座上，直接截断流道，阻止介质反向流动。

　　建模过程中需要重点把控几个关键的尺寸边界：首先是进出口法兰的中心距，也就是阀体的结构长度，这个尺寸必须符合对应通径止回阀的安装长度标准，否则现场安装时会出现和管路法兰错位、无法对接的问题；其次是阀瓣的旋转行程，要保证阀瓣完全开启时不会碰到阀体内腔的上壁，同时完全关闭时密封面能和阀座完全贴合，没有密封间隙；再者是阀轴的安装位置，要保证阀瓣的旋转中心略高于阀座密封面的中心位置，这样阀瓣在自身重力作用下就能辅助回落密封，避免出现关闭不严的情况。另外，阀体的流道内壁做了圆弧过渡处理，没有突兀的直角结构，能减少流体通过时的局部阻力损失，降低管路的输送能耗。

　　和对夹式止回阀相比，这种法兰连接的结构安装稳固性更好，适合管径稍大、工作压力稍高的管路场景；和升降式止回阀相比，旋启式结构的流道阻力更小，对流体的压力损失更低，适合大流量、低流速的管路系统。在做管路三维布管设计的时候，直接调用这个模型可以快速完成管路阀件的装配，提前校验阀件和周边管路、支架的安装间隙，避免现场安装时出现阀盖开启空间不足、和相邻管道碰撞的问题，也能提前核算法兰螺栓的安装操作空间，保证后期运维时可以正常拆装螺栓、检修阀内部件。
