带蜗轮操作机构的法兰式管道拆卸接头

　　在市政给排水、工业流体输送、暖通循环水等管线系统中，阀门、水泵、仪表等核心设备的后期维护一直是管线运维的痛点——常规刚性连接的管线在拆卸设备时，往往需要切割管段、强行撬动法兰，不仅施工效率低，还容易损伤相邻管线的密封面，复装时的对位偏差也会埋下泄漏隐患。这款带蜗轮操作机构的法兰式拆卸接头，正是针对这类工程痛点设计的管路配套构件，从结构设计到安装逻辑都围绕管线运维的实际需求展开。

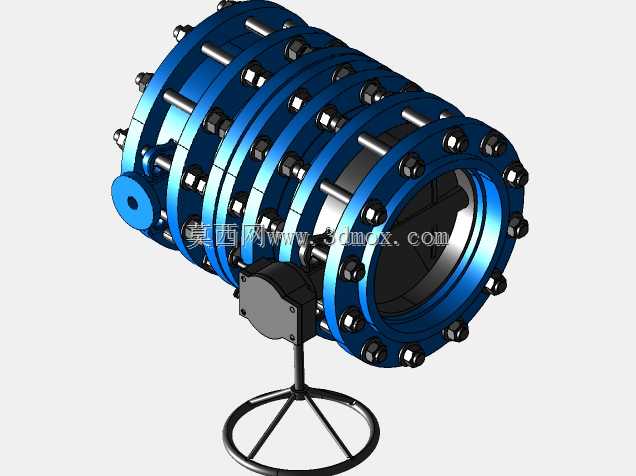

　　从结构功能来看，该构件采用双法兰连接形式，主体为多段式筒体结构，通过周向均匀布置的螺栓与系杆实现长度调节与锁止，最大可实现100mm（4英寸）的纵向伸缩调整量。这个调整量的设计并非随意设定：常规管线安装时，法兰端面的安装距离偏差、设备运行后的基础沉降、密封垫片更换时需要的操作间隙，都需要足够的伸缩余量来覆盖，100mm的行程刚好适配DN100-DN400管径区间的常规阀泵类设备的拆装需求，既不会因为行程过大导致结构刚性不足，也不会因为行程过小无法满足操作空间要求。周向布置的锁紧螺栓采用等距排布，每根螺栓的预紧力可以通过扭矩扳手均匀施加，避免局部应力集中导致的法兰偏斜，密封面采用与管线法兰匹配的凸面结构，适配常规橡胶垫片、金属缠绕垫片等通用密封件，无需定制特殊密封配件。

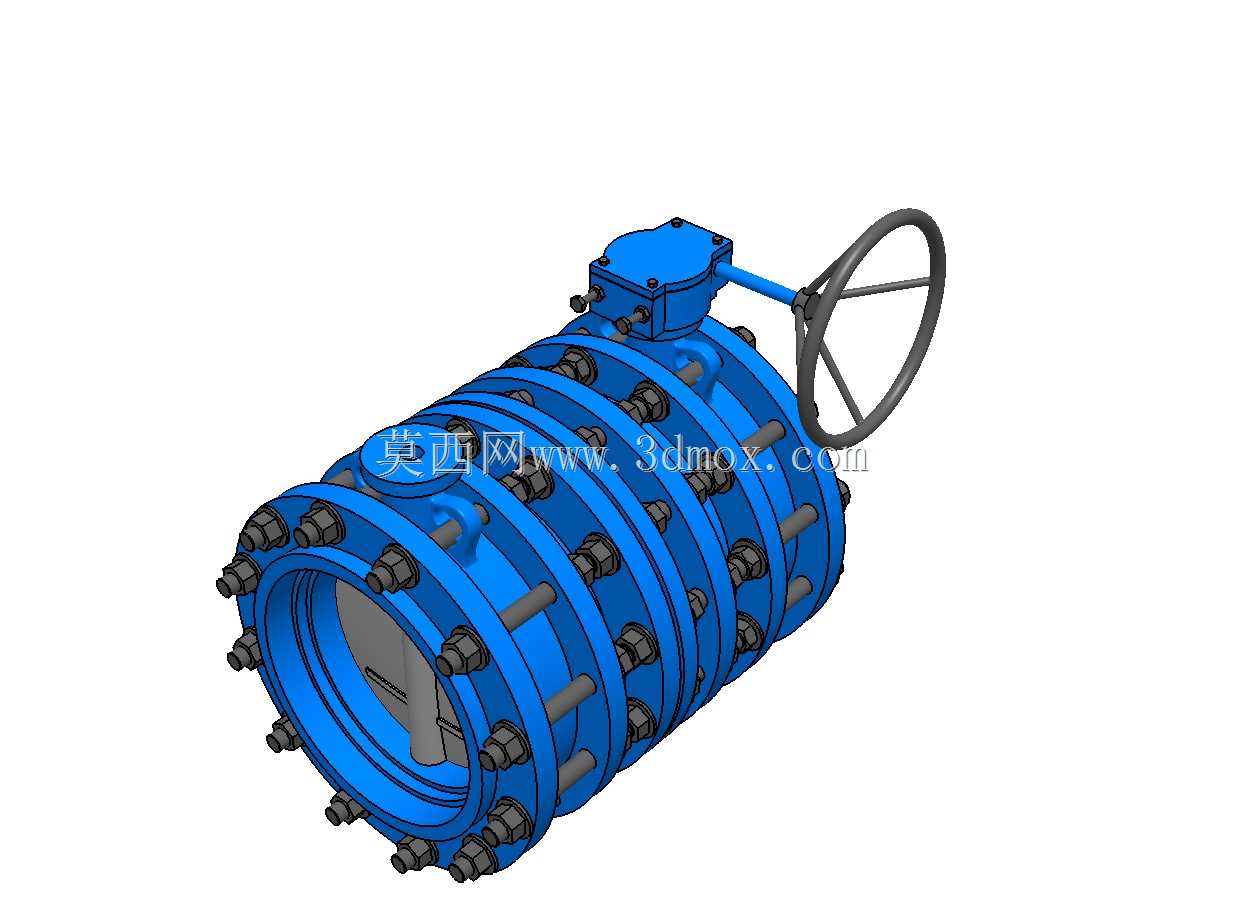

　　顶部配置的蜗轮蜗杆操作机构带手轮结构，这一设计区别于普通无操作机构的伸缩接头：普通伸缩接头调整长度时需要人工撬动筒体，大管径下人工操作难度极大，而蜗轮机构可以通过小扭矩的手轮转动，平稳驱动筒体的伸缩动作，单人即可完成长度调整，调整到位后通过系杆上的锁紧螺母锁止，不会因为管线内压产生轴向位移。手轮采用轮辐式结构，握持力臂足够，操作时无需额外加接长杆，符合现场运维的操作习惯，蜗轮箱的密封结构可以满足户外露天安装的防护要求，避免雨水、灰尘进入啮合面导致的卡涩问题。

　　从安装边界来看，该接头的两端法兰连接尺寸符合通用管路法兰标准，螺栓孔的孔距、孔径与同压力等级的闸阀、蝶阀、离心泵法兰完全匹配，不需要额外加工过渡法兰。安装时需要注意，接头的伸缩段不能作为管线的变形补偿器长期承受管线热胀冷缩的位移，仅作为设备拆装时的临时调整结构，安装完成后必须将所有锁紧系杆的螺母按对角顺序拧紧，确保筒体的两段结构刚性锁止，避免运行中出现轴向窜动。外形上，主体筒体的外径比同管径法兰外径小20-30mm，安装时不需要预留过大的径向操作空间，法兰周向的螺栓预留间隙满足常规套筒扳手的操作空间要求，不需要特殊工具即可完成拆装作业。

　　在实际应用场景中，这类接头通常安装在蝶阀、闸阀等截断类阀门的进出口侧，或者水泵、流量计、过滤器等需要定期维护拆卸的设备两端。当需要拆卸设备进行检修或更换时，只需要松开接头的锁紧螺母，转动手轮驱动接头筒体缩短，即可在管线不动的情况下留出足够的设备取出间隙，不需要切割或移动相邻管段；设备检修完成复装时，再转动手轮将接头伸长至合适长度，对位法兰后锁紧系杆即可完成安装，整个过程可以将单台设备的拆装时间缩短70%以上，同时大幅降低管线密封面损伤的风险，减少后期运维的停机时间。

　　从设计思路上，这款构件没有采用复杂的密封结构或特殊材料，主体采用与常规管线阀门一致的铸造结构，加工工艺成熟，零部件通用性强，所有紧固件都是标准件，后期更换配件不需要找原厂定制，非常适合工业现场的运维需求。周向螺栓的排布避开了蜗轮箱的安装位置，不会出现扳手操作空间不足的问题，手轮的安装高度距离筒体中心的距离符合人体工程学要求，站立操作时无需弯腰或抬手过度，长时间操作也不会产生过度疲劳。密封结构采用轴向压缩式密封，密封件的压缩量可以通过端盖的螺栓进行调整，长期运行后如果出现密封泄漏，不需要整体拆卸接头，只需要均匀拧紧端盖螺栓即可补偿密封件的磨损量，进一步降低了后期维护的工作量。
