带辅助驱动轮的脚踏滑板车原型设计

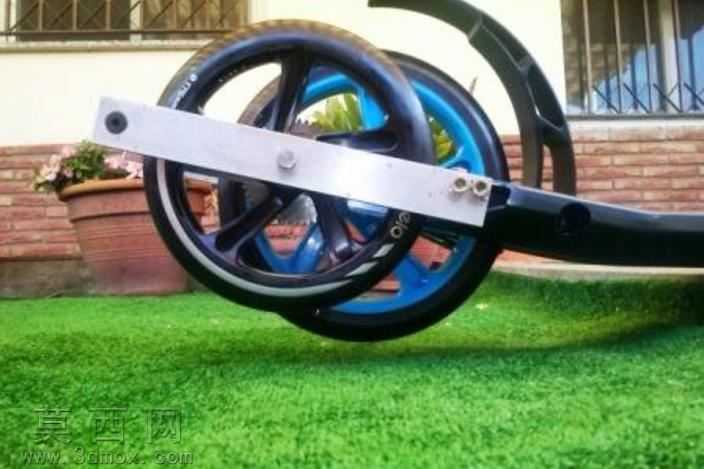

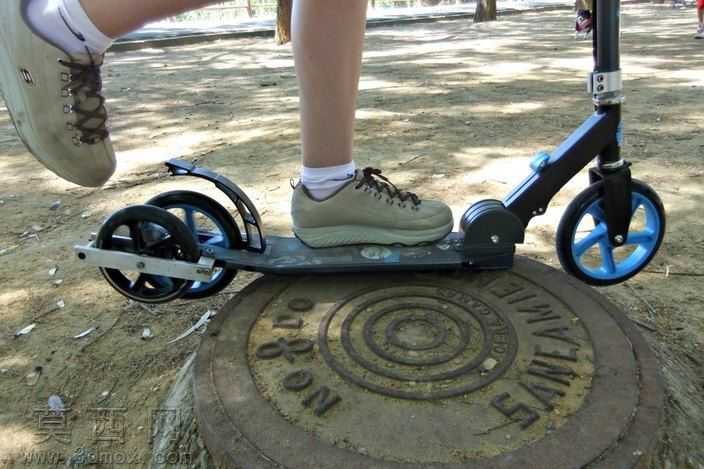

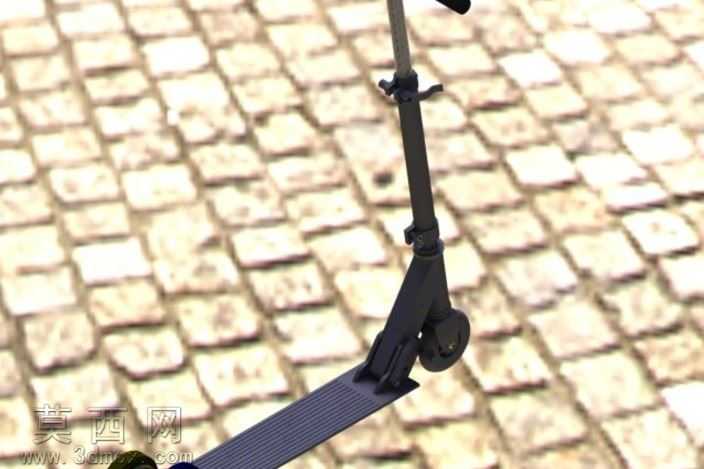

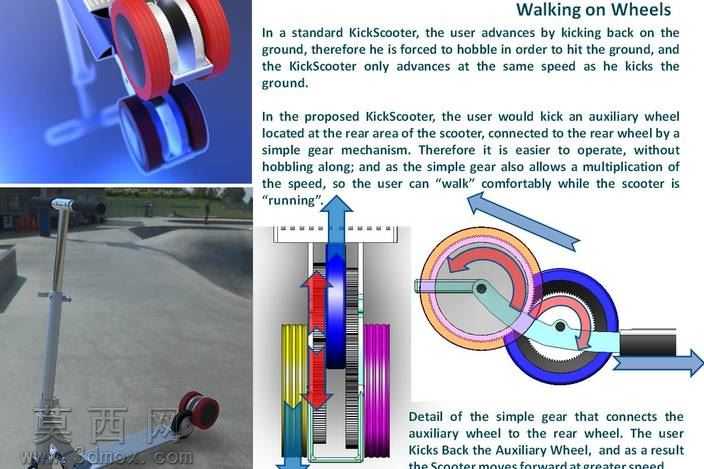

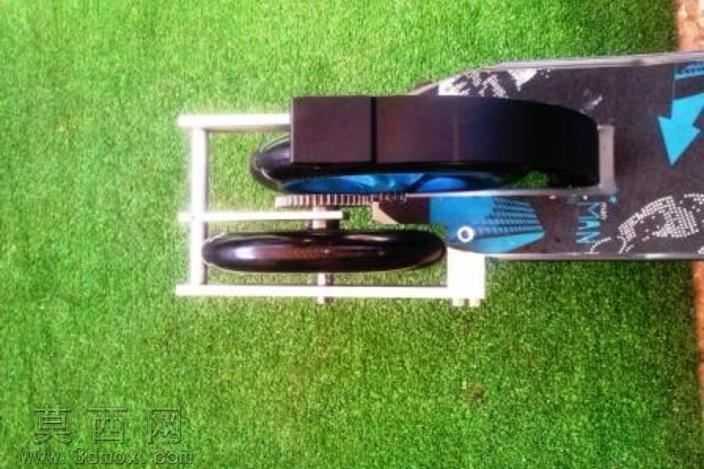

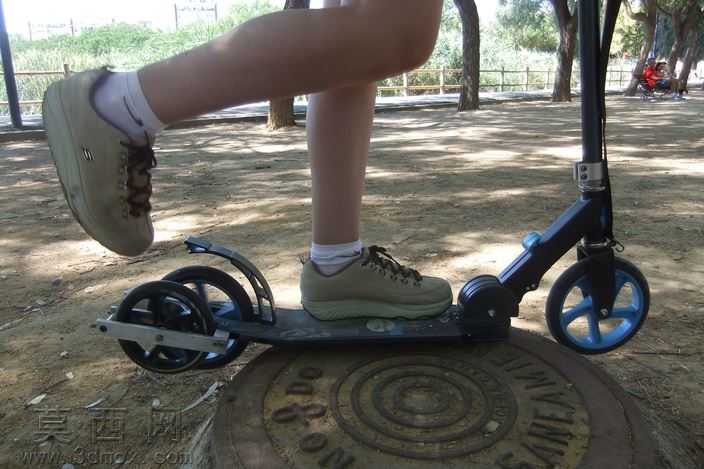

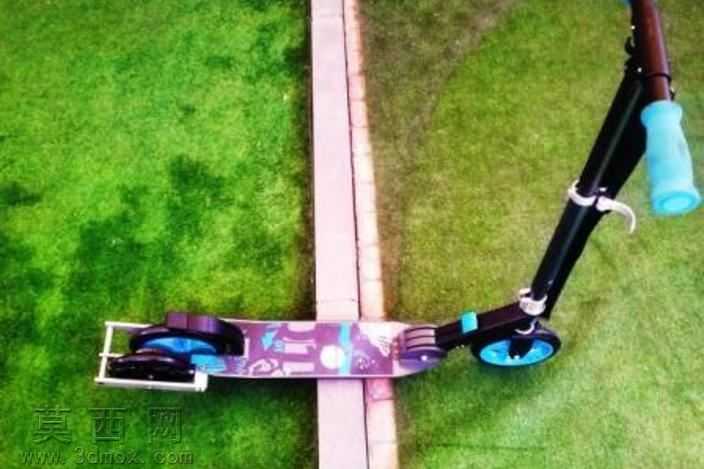

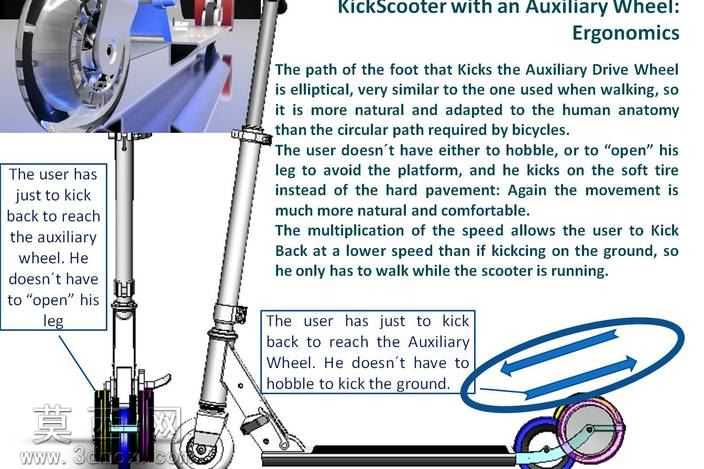

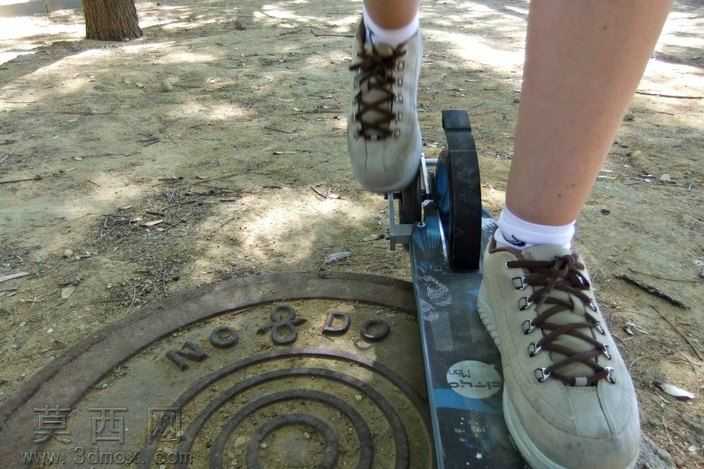

本作品为带踢踏辅助驱动轮的折叠滑板车原型三维建模成果，建模阶段围绕实体代步工具的真实使用逻辑展开，首先完成整体车架的参数化建模，以铝合金管材的弯折、拼接结构为基础，精准还原折叠机构的铰接位、锁止卡扣的配合公差，确保折叠状态与展开状态的结构干涉检查全部通过，车架表面做哑光磨砂金属材质渲染，还原日常代步滑板车的耐磨漆面质感。针对核心的踢踏辅助驱动轮组，建模时单独拆分轮架、驱动棘轮、辅助轮、复位弹簧、脚踏拨片五个独立子装配体，轮架采用加厚钢板冲压结构建模，边缘做圆角过渡处理避免应力集中，驱动棘轮内部的棘爪、卡槽结构按照单向传动逻辑做啮合配合仿真，确保脚踩拨片带动轮架下压时，棘轮可卡合带动辅助轮向前转动，抬脚复位时棘爪顺滑滑过卡槽不产生反向阻力，辅助轮采用高弹PU橡胶材质，渲染时添加细微的胎面纹理与半透明磨砂质感，还原橡胶轮的防滑触感。前轮部分还原常规滑板车的转向立柱、橡胶握把、蓝色PU前轮的结构，转向轴承处做转动自由度约束，踏板表面做防滑磨砂纹理建模，边缘添加金属包边结构提升结构强度，后轮位置保留常规滑板车的挡泥板与脚刹结构，与新增的辅助驱动轮组做位置避让，确保刹车动作不受驱动结构干扰。整体渲染采用户外自然光环境，模拟树荫下的漫反射光照效果，金属部件添加细微的环境反射，橡胶部件调整粗糙度参数还原哑光质感，所有铰接部件的转轴处添加细微的装配间隙，还原真实工业产品的装配公差，设计思路围绕轻量化短途代步需求，在常规滑板车的基础上新增踢踏驱动结构，无需电力驱动即可通过脚部的踢踏动作获得额外助力，降低长距离滑行的体力消耗，折叠结构保留常规滑板车的便携属性，可快速折叠后收纳携带，适合城市短途通勤、休闲滑行场景使用，建模过程中对所有受力部件做壁厚优化，在保证结构强度的前提下尽可能降低整体重量，驱动轮组的复位弹簧参数经过反复调试，确保回弹力度适中，不会出现卡滞或回弹过度的问题。
