车用液压阻尼减震器三维结构设计

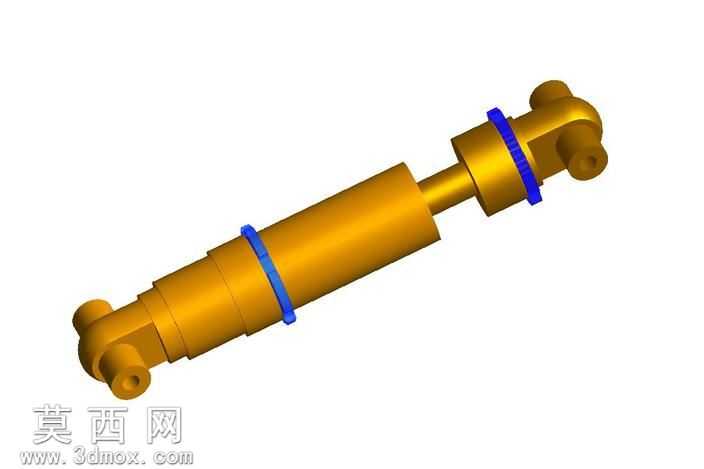

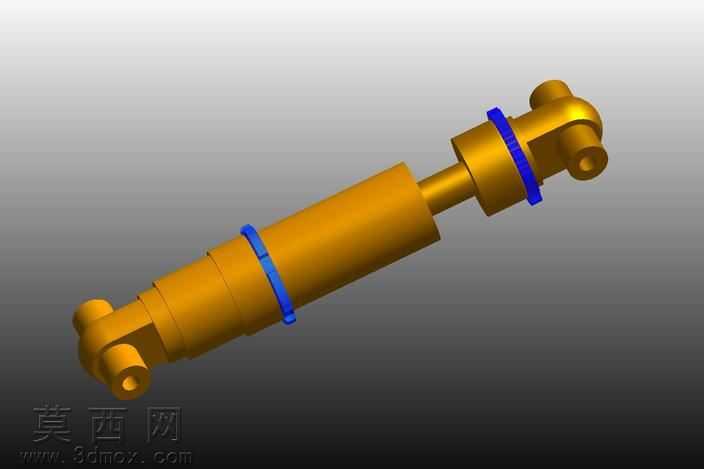

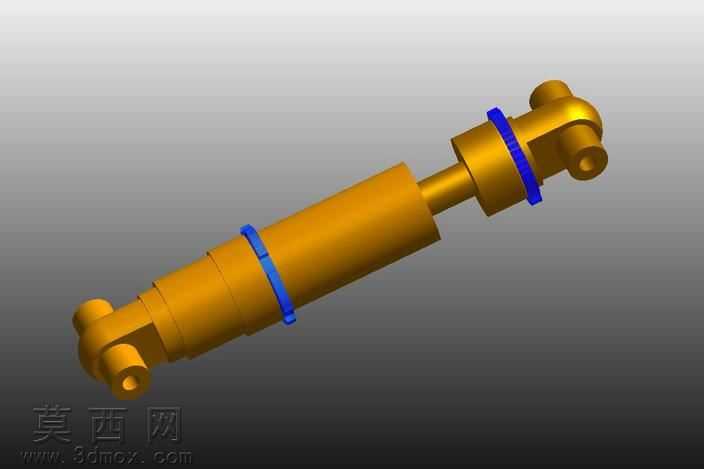

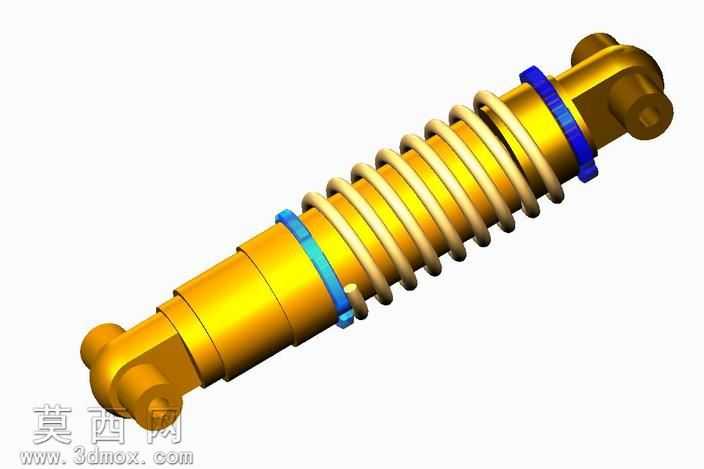

本模型采用Creo Parametric完成全参数化三维建模，整体围绕液压阻尼式减震器的实际工作原理进行结构还原，建模过程中严格遵循机械零件的装配逻辑与尺寸配合规范，完整复现了减震器从上端连接吊耳、阻尼筒体、螺旋复位弹簧到下端连接基座的全部结构。建模初期先完成核心阻尼筒体的基体绘制，通过旋转特征生成筒身的阶梯轴结构，对筒身表面的限位凸台、密封卡槽位置做了精准的尺寸约束，保证后续弹簧、限位环的装配不会出现干涉。螺旋弹簧部分采用螺旋扫描特征生成，严格匹配实际弹簧的节距、簧丝直径与中径参数，弹簧两端的并圈磨平结构也做了细节还原，保证弹簧与筒体、端盖的贴合面完全贴合。筒体上的蓝色限位环采用拉伸与倒角特征制作，分别对应弹簧的上下限位位置，避免弹簧工作过程中出现偏移窜动。上下两端的连接吊耳采用带安装孔的叉形结构，通过拉伸、切除与圆角过渡完成建模，吊耳与筒体的连接位置做了加强筋结构处理，还原实际零件的强度设计。材质渲染阶段，将阻尼筒体与连接吊耳赋予金属金材质，调整材质的金属度与粗糙度参数，模拟金属件表面的金属光泽与轻微磨砂质感；螺旋弹簧赋予浅米黄色硬质弹簧钢材质，还原弹簧表面的涂层质感；限位环赋予亮蓝色工程塑料材质，通过色彩区分不同功能的零件，让整体结构层次清晰可辨。模型装配过程中采用同轴心、面重合等标准装配约束，所有活动部件保留了合理的装配间隙，还原减震器上下伸缩的运动逻辑，可直接用于运动仿真演示减震器吸收振动、缓冲冲击的工作过程。整体建模过程未对结构做简化处理，所有细节均参考实际车用减震器的结构参数设计，可用于机械原理教学、结构方案参考等场景，完整展现了阻尼减震器依靠液压阻尼消耗振动能量、配合弹簧复位的核心结构逻辑。
