90度直角连接弯头法兰结构

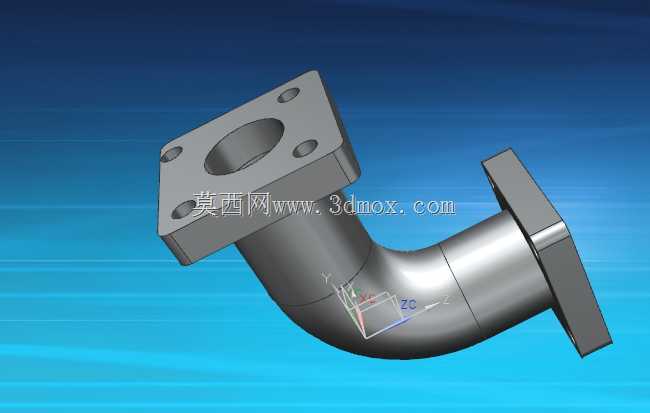

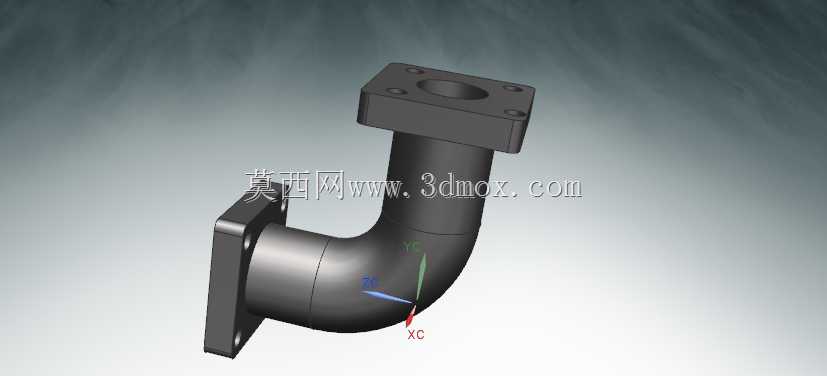

　　在流体输送管路系统的布局设计中，受安装空间限制、管路走向规划需求，经常需要在管路中设置转向连接节点，这类节点既要保证管路的密封性能，又要兼顾安装便捷性与结构强度，弯头法兰结构就是这类场景下应用极为广泛的连接件。这类带法兰的90度弯头，两端均采用方形法兰安装面，区别于常见的圆形法兰结构，方形法兰的四个安装孔位分布在法兰盘的四个角位置，安装时可以通过四个角的螺栓实现均匀压紧，对于安装面空间受限、需要在平面基座上固定的管路场景，方形法兰的贴合稳定性更优，不会出现圆形法兰安装时对位偏差导致的密封面受力不均问题。从实际应用场景来看，这类弯头法兰常出现在液压站管路布局、小型化工流体输送管线、设备内部冷却循环管路、气动控制系统管路中，

　　尤其是在设备内部紧凑空间里，需要将管路从垂直方向转向水平方向、同时需要和设备本体的安装面做刚性固定的位置，这种一体结构的弯头法兰比“单独弯头+配对法兰”的拼接结构占用空间更小，也减少了一组密封连接面，降低了管路泄漏的风险点。从结构功能特性来看，该弯头的弯管段采用等径圆弧过渡设计，弯曲半径符合管路流体输送的阻力设计要求，不会出现直角急转弯导致的流体局部阻力骤增问题，流体在经过弯头时可以顺着圆弧内壁平缓转向，减少流体对管壁的冲蚀，也能降低管路输送过程中的压力损失。两端的法兰盘和中间弯管段为一体成型结构，相比焊接式的弯头法兰，一体结构不存在焊接热影响区带来的应力集中问题，在承受管路内压、管路振动载荷时，结构强度更可靠，

　　不会在焊缝位置出现开裂、渗漏的问题。法兰盘的密封面为平面结构，安装时配合密封垫片，通过四个角的螺栓锁紧即可实现端面密封，对于低压流体输送场景，这种平面密封的结构完全可以满足密封要求，且安装对位难度低，现场施工时不需要复杂的对中操作，只要将法兰盘的安装孔和对接端的孔位对齐，穿入螺栓逐步拧紧即可完成安装。从设计思路层面拆解这个结构，首先要确定管路的通径参数，根据通径匹配弯管段的内径与壁厚，壁厚需要满足对应工作压力下的强度要求，同时要考虑流体冲蚀带来的余量；之后确定两端法兰的安装尺寸，包括法兰盘的外形尺寸、安装孔的中心距、安装孔的孔径，这些尺寸需要和对接的管路接口、设备安装面的尺寸完全匹配，否则会出现无法安装的问题；弯管段的弯曲半径需要结合两端法兰的位置关系确定，要保证两端法兰的安装面分别处于两个垂直的平面上，同时法兰盘和弯管段的过渡位置要做圆角处理，避免应力集中，在建模过程中需要先绘制弯管的中心轨迹线，再通过扫掠特征生成弯管的基体，之后在两端分别添加法兰盘的凸台结构，最后切除安装孔、内孔流道，完成整体结构的建模。关于安装边界尺寸，这类弯头的安装占用空间需要同时考虑两个方向的伸出长度，即从弯管的转角中心到其中一端法兰密封面的轴向距离，以及到另一端法兰密封面的垂直方向距离，这两个尺寸决定了管路布局时需要预留的安装空间，法兰盘的厚度需要满足螺栓锁紧时的刚度要求，避免螺栓拧紧后法兰盘出现变形导致密封失效，

　　安装孔的孔径需要比配套螺栓的公称直径大1-2mm，预留一定的安装调整余量，方便现场安装时的对位调整。在实际选型应用时，需要根据输送介质的特性、工作压力、工作温度匹配对应的材质，常规的水、气介质可以采用普通碳钢材质，有腐蚀性的介质则需要采用不锈钢或者工程塑料材质，密封垫片的材质也需要和介质、温度参数匹配，避免垫片被介质腐蚀或者高温老化导致密封失效。另外，这类一体弯头法兰在安装时，需要注意两端法兰的螺栓拧紧顺序，要采用对角逐步拧紧的方式，保证法兰密封面的受力均匀，不能单侧一次性拧紧螺栓，否则会导致法兰面倾斜，密封垫片受压不均，使用过程中容易出现渗漏问题。在管路系统的日常维护中，这类一体结构的弯头法兰因为没有拼接焊缝，日常检查只需要关注两端密封面的渗漏情况即可，维护成本比拼接式结构更低，长期使用的可靠性也更高，尤其适合在振动较大的设备管路上使用，不会因为长期振动导致焊缝开裂失效。
