内燃机用圆柱活塞结构三维设计

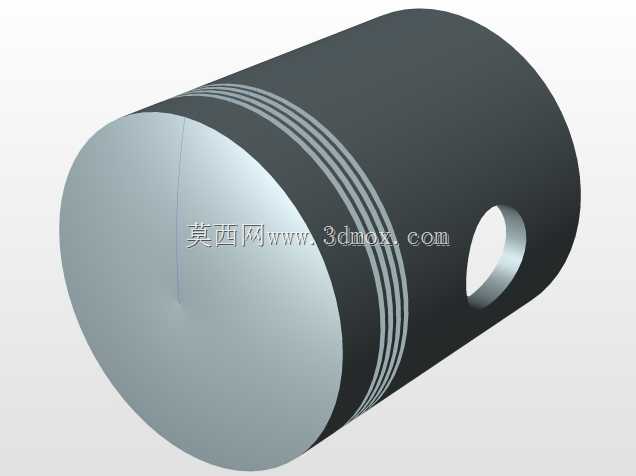

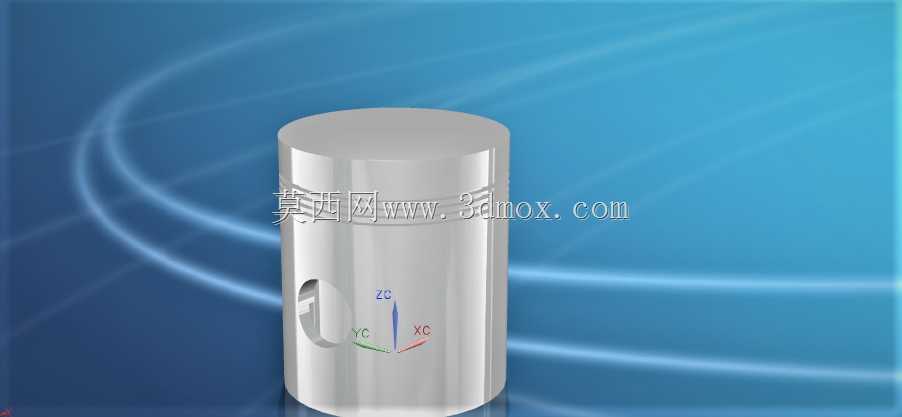

　　在往复式动力机械的核心做功单元里，活塞是直接承接燃烧压力、完成能量转换的关键承载构件，这套活塞结构的设计完全围绕内燃机实际工况的受力与运动需求展开，从结构布局到细节特征都贴合量产机型的装配与使用逻辑。日常接触的车用汽油机、小型通用柴油机、甚至部分往复式压缩机的做功腔体里，这类圆柱活塞都是核心运动件，它需要在缸套内完成高频往复直线运动，既要承受燃烧瞬间产生的高温高压燃气冲击，还要通过销座连接连杆把直线运动转化为曲轴的旋转扭矩输出，同时还要配合活塞环完成燃烧室的密封，避免燃气下窜、机油上烧的问题。从结构设计逻辑来看，这个活塞采用了经典的圆柱筒式布局，顶部为平整的燃烧室承接面，没有做复杂的凹坑造型，适配平顶燃烧室的小排量通用动力机型，

　　这类设计的优势是加工工艺简单，顶面受热均匀，不会出现局部热应力集中的问题，适合负荷波动不大的通用动力场景。活塞头部预留了标准的环槽安装位，可对应安装气环与油环，气环负责密封燃烧室的高压燃气，油环则负责刮除缸壁上多余的润滑油，避免机油进入燃烧室参与燃烧，环槽的宽度与深度都按照通用缸径的配套尺寸做了适配，安装边界完全匹配对应规格的缸套内孔尺寸，不需要额外修配即可完成装配。活塞裙部做了导向型的圆柱面设计，在往复运动过程中承担导向作用，承受侧压力，避免活塞在运动过程中出现卡滞、偏磨的问题，裙部的型线按照热膨胀规律做了细微的适配设计，冷态下的装配间隙预留合理，热机状态下裙部膨胀后刚好能和缸壁保持合适的配合间隙，既不会因为间隙过大出现敲缸异响，

　　也不会因为间隙过小导致热态拉缸。销座位置设置在活塞内腔的对称两侧，采用了加强筋结构和活塞头部连接，能够把活塞顶部承受的燃气压力均匀传递到活塞销上，避免销座位置出现应力集中导致的开裂问题，销孔的同轴度、圆柱度都按照高精度配合要求设计，和活塞销的配合间隙符合行业通用的公差标准，装配后活塞销可以在销孔内自由转动，保证连杆摆动过程中不会出现卡滞。从安装边界来看，这个活塞的外径尺寸完全对应配套缸套的内径尺寸，整体高度满足对应机型的行程要求，活塞在上止点、下止点位置时，都不会和缸盖、曲轴平衡块出现运动干涉，顶部的余隙高度也符合燃烧室压缩比的设计要求，不需要额外调整垫片厚度即可满足压缩比参数。实际应用场景里，这类活塞除了用在常规的车用内燃机上，

　　还可以适配小型通用汽油机，比如园林机械里的割草机、油锯动力，小型发电机组的动力单元，甚至部分往复式空压机的做功腔体也能使用同结构的活塞，只需要根据具体的介质压力、温度调整材质即可。设计过程中需要重点考虑的是活塞的热负荷承载能力，因为活塞顶部直接和高温燃气接触，工作时的温度可以达到数百摄氏度，所以结构上要尽量保证热量能够通过活塞环快速传递到缸壁，再通过冷却系统带走热量，这个活塞的头部壁厚设计均匀，没有出现局部过厚导致的热量堆积问题，环槽位置的导热路径短，能够快速把头部的热量传递出去，降低活塞整体的热负荷。另外活塞的重量控制也很关键，因为它是高频往复运动件，重量过大就会产生更大的往复惯性力，加剧曲轴连杆机构的磨损，还会导致整机振动变大，所以这个活塞的内腔做了合理的挖空设计，在保证结构强度足够承受最高燃烧压力的前提下，尽可能降低了整体重量，同时活塞的质量分布完全对称，往复运动过程中不会出现偏载的问题，有效降低了运动过程中的冲击载荷。裙部的受力面做了针对性的结构优化，因为活塞在做功行程中会受到侧向力的作用，裙部的主推力面会紧贴缸壁，所以这个位置的结构强度做了加强，避免长期受侧压力导致裙部变形，同时表面的粗糙度设计符合磨合要求，新机装配后经过短时间的磨合即可达到最佳的配合状态，不会出现早期磨损的问题。
