带弧形底座棱台结构连接支撑构件

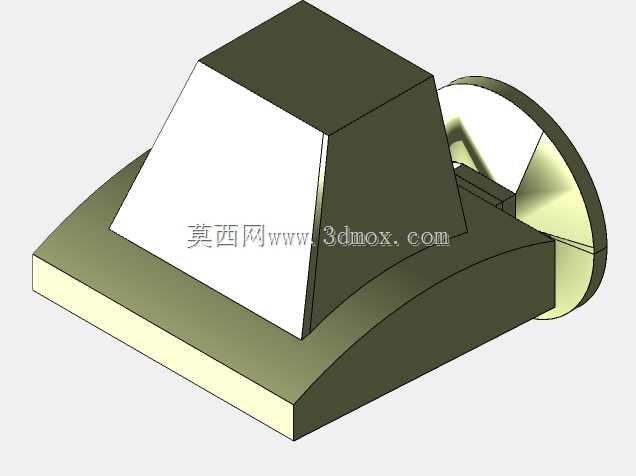

　　该构件在实际工业场景中，多作为设备局部的连接支撑单元使用，常见于小型专用设备的工位定位模块、工装夹具的侧向支撑段，或是小型试验台架的端部连接结构，承担相邻两个功能部件之间的载荷传递、位置定位作用，既可以承受垂直方向的压装载荷，也能通过侧边的盘状结构传递一定的周向扭矩，适配小载荷下的多方向受力工况。从结构设计逻辑来看，构件主体采用上窄下宽的棱台形态，这种形态并非单纯的造型选择，而是从受力合理性出发：上部的方形端面用于对接上方需要固定的功能模块，平整的端面可以保证连接时的面接触精度，避免点接触带来的应力集中；棱台段的渐变截面可以让上部传递下来的载荷逐步分散到下方的底座上，降低截面突变位置的应力峰值，相比等截面的直柱结构，

　　在同等材料用量下抗弯折、抗形变能力提升明显。下方的底座采用弧形曲面与平直安装面结合的形态，平直的底面用于和安装基准面贴合，保证安装后的平面度要求，弧形的上曲面则是为了避让周边其他运动部件的运动轨迹，在设备内部空间紧凑的场景下，这种曲面设计可以在不降低底座结构强度的前提下，预留出足够的部件运动间隙，避免装配后出现运动干涉。侧边延伸出的盘状结构，是该构件的功能延伸段，盘体的平整端面可以作为轴向定位的基准面，中心的连接段和主体棱台结构做了圆弧过渡处理，避免直角连接处的应力集中，在实际使用中，这个盘状结构既可以对接端盖类零件，也可以作为手动调整时的施力接触面，或是安装小型传感元件的基准面。从安装边界来看，

　　该构件的底座平直边长度决定了其最小安装平面的尺寸需求，安装时需要保证底座底面完全贴合基准面，固定点位可布置在底座的两个边角位置，不需要额外的复杂固定结构；棱台上部的方形端面尺寸小于底座尺寸，上方对接部件的安装尺寸不能超过上部端面的边界，避免连接螺栓超出棱台截面导致结构强度不足；侧边盘状结构的外圆直径是其侧向的最大外轮廓尺寸，在做整体设备布局时，需要以该外圆尺寸作为侧向空间预留的最小边界，盘体端面和主体棱台侧面的间距，决定了该位置可容纳的对接零件的最大厚度，设计选型时需要提前核对相邻部件的厚度尺寸，避免装配后出现间隙不足的问题。建模过程中，棱台的拔模角度需要结合实际加工工艺调整，如果采用机加工方式制作，拔模角度可以适当减小，

　　保证上下端面的尺寸精度；如果采用铸造成型工艺，则需要适当加大拔模角度，满足脱模需求。底座的弧形曲面需要和安装基准面做平滑过渡，曲面的曲率半径要匹配周边部件的运动轨迹曲率，保证间隙均匀。侧边盘状结构和主体的连接位置，需要做圆角处理，圆角半径不能小于材料厚度的五分之一，避免长期受载后出现疲劳裂纹。实际应用中，该构件不需要做复杂的表面处理，常规的发黑处理即可满足一般工业场景的防锈需求，如果用于有腐蚀介质的工况，则可以根据介质类型选择镀锌或是喷塑处理，表面处理层的厚度需要控制在尺寸公差允许的范围内，避免影响装配精度。在做结构校验时，需要重点校核棱台和底座连接位置的抗弯强度，以及盘状连接段的抗扭强度，根据实际承受的载荷大小调整各段的壁厚，在满足强度要求的前提下尽可能减小构件整体重量，降低材料成本。
