活塞缸曲柄连杆组合机构三维设计

项目分类:通用机械零部件 发布时间:2022-01-13 ID:498296
  • 活塞缸曲柄连杆组合机构三维设计

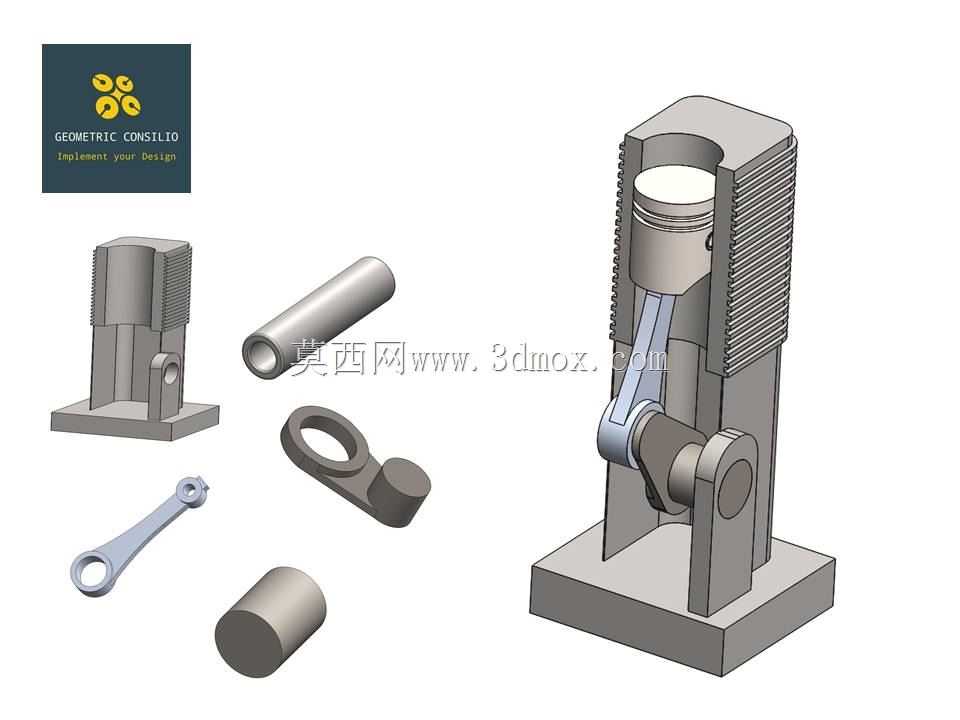

  这套活塞缸组合机构,核心是通过曲柄连杆结构完成直线往复运动与旋转运动的双向转换,在小型动力输出装置、教学演示教具、低压流体输送单元中都有广泛的适配场景。从实际使用场景来看,这类结构既可以作为内燃机原理演示的实体教具,帮助从业者直观理解曲柄连杆的运动死点、行程匹配逻辑,也能直接适配小型低压气动泵、计量泵的动力端结构,通过活塞在缸体内的规律往复,完成流体的吸入与排出动作,部分小型冲压设备的执行端也会采用同原理结构,将电机输出的旋转运动转化为冲压头的直线往复动作。

  从功能特性上看,整套机构采用分体式装配设计,所有零件均可独立拆解,缸体外壁设计有密集散热鳍片结构,在连续往复运动过程中,能够通过增大散热面积快速带走活塞与缸壁摩擦产生的热量,避免长时间运行出现热胀卡滞问题。活塞与连杆的连接采用浮动销结构,能够自动补偿运动过程中产生的微小角度偏差,降低连杆两端铰接位的偏磨风险,曲柄转轴位置配置有耐磨衬套安装位,可根据实际负载情况更换不同材质的衬套,适配不同转速、不同负载的运行需求。底座采用一体化方形安装座,四个角预留有沉头安装孔,能够直接通过螺栓固定在设备机架或者实验台面上,不需要额外设计转接安装板,减少现场装配的调整工作量。

  设计过程中,首先确定的是活塞行程与曲柄偏心距的匹配关系,按照曲柄半径等于二分之一行程的基础逻辑,先锁定曲柄的偏心尺寸,再反向推导连杆的长度参数,避免连杆摆动角度过大造成活塞侧推力超标,加剧缸壁的不均匀磨损。缸体的内径尺寸与活塞外径采用基孔制间隙配合,预留了合理的密封件安装槽位,实际使用时可根据输送介质的特性,搭配橡胶圈、聚四氟乙烯密封圈等不同密封件,满足气压、液压或者无油润滑的不同使用需求。所有铰接位置的销轴直径都经过剪切强度校核,按照常规小型机构1.5倍的安全系数取值,避免满负载运行时出现销轴断裂的失效问题。

  从安装边界来看,整套机构装配完成后,整体外轮廓的最大宽度不超过缸体散热鳍片的外沿尺寸,最大高度为曲柄旋转到上止点时的活塞顶部高度,底座的安装孔位间距按照通用型材机架的安装孔距设计,能够直接适配市面上常见的铝型材工作台、铸铁实验平台的安装规格。运动过程中,连杆的最大摆动半径不会超出底座的投影范围,不需要额外预留周边的安全避让空间,在紧凑安装空间内也能完成布置。零件拆分设计时充分考虑了加工工艺性,缸体、底座这类结构件采用规则的矩形、回转体组合结构,既可以通过铣削、车削等常规机加工方式制作,也适合3D打印快速打样验证,连杆、曲柄这类受力件采用等强度截面设计,在保证结构强度的前提下尽可能减少冗余材料,降低整体机构的自重,减少运动过程中的惯性冲击。

  实际装配调试时,需要先确认曲柄转动无卡滞,再依次安装连杆、活塞组件,手动盘动曲柄检查整个行程内活塞是否存在偏磨、卡顿问题,确认运动顺畅后再将底座固定到安装位,外接动力输入轴即可投入使用。这类结构的运动逻辑清晰,零件通用性强,很多常规动力转换场景都可以在这套结构的基础上调整尺寸参数快速适配,不需要从零开始进行结构推导,能够大幅缩短同类产品的开发周期。
