三孔带网格轻量化连接支架结构设计

　　这款三孔连接支架的设计，最初是针对轻型自动化输送线侧边的导向杆固定场景做的优化，之前现场用的等厚度实心三角支架，在长时间承受侧向导向力的时候，靠近中间安装位的位置容易出现应力集中导致的微变形，尤其是输送线启停瞬间的冲击载荷，会让支架连接位置产生0.2mm左右的偏移，长期运行会导致导向杆磨损不均，更换维护的频率居高不下。在做结构迭代的时候，首先确定了三个安装孔的位置边界：两端的安装孔中心距为120mm，中间孔与两端孔的中心连线夹角为120度，三个安装孔的孔径统一为8.2mm，适配M8的内六角圆柱头螺钉安装，安装面的沉孔深度设计为4.5mm，保证螺钉安装后头部不会突出支架表面，避免和周边运动部件产生干涉。

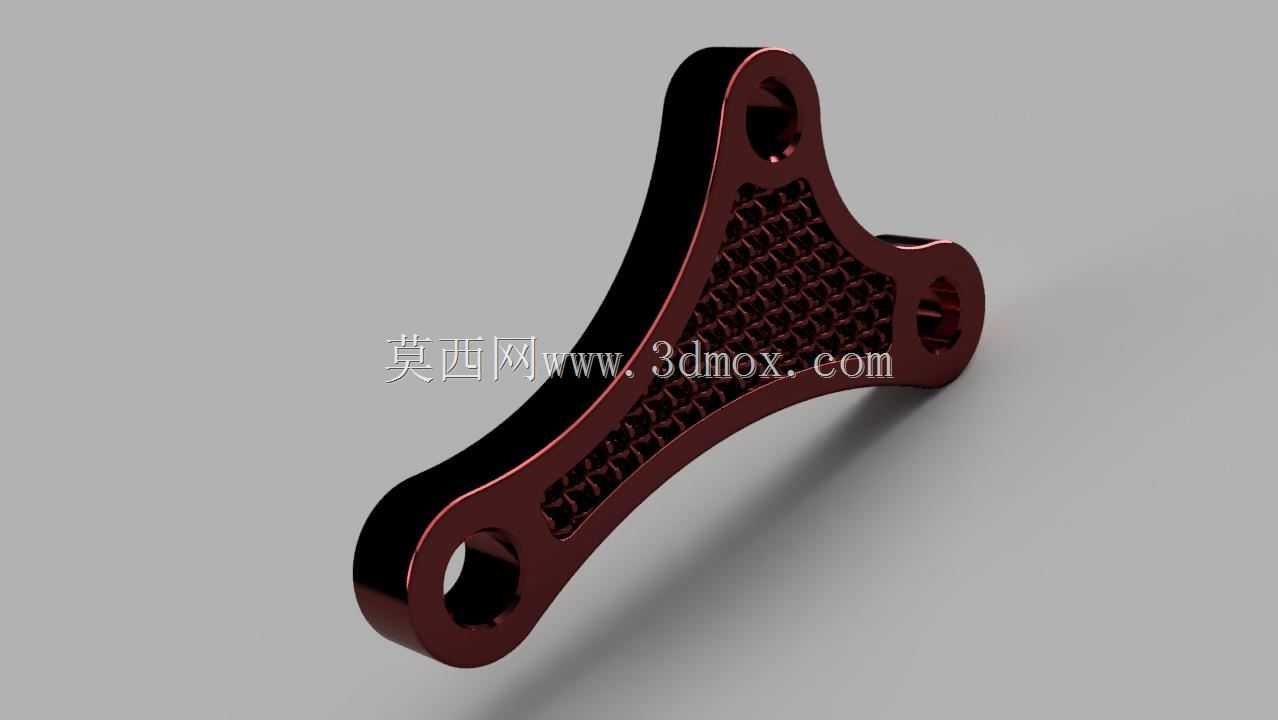

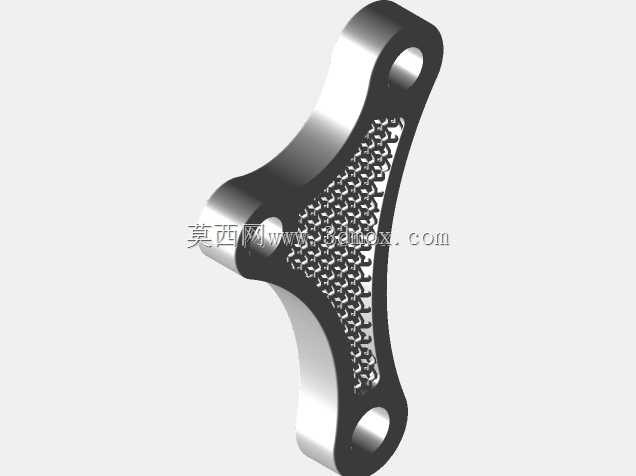

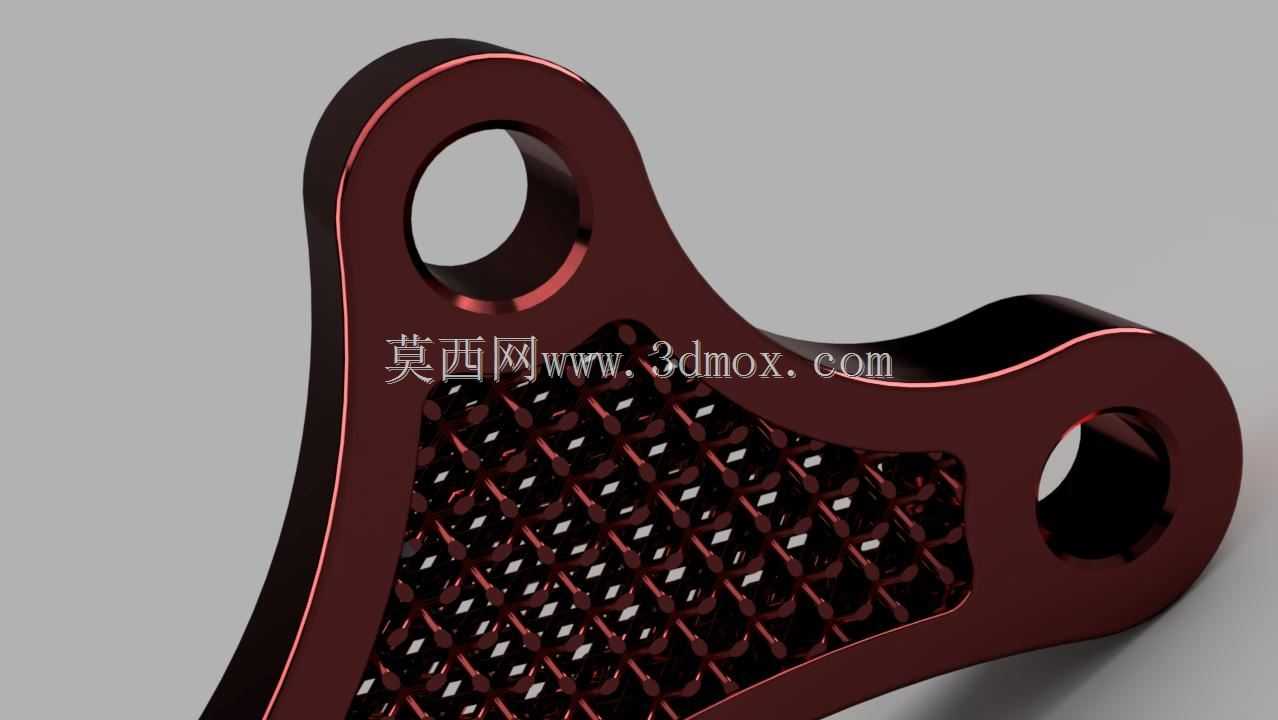

　　支架的整体外轮廓做了圆弧过渡处理，所有棱边的圆角半径统一为R3，既避免了加工过程中的锐边割手问题，也能减少应力集中的点位。最核心的设计点是支架中间区域的网格填充结构，没有采用传统的等厚度实心结构，而是在支架的受力主筋之间设计了连续的菱形网格加强筋，网格的筋条厚度为2mm，网格单元的内切圆直径为6mm，这种结构在保证整体抗弯、抗扭强度的前提下，比同尺寸的实心支架重量降低了42%，同时网格结构的阻尼特性更好，能吸收输送线运行过程中产生的高频微振动，避免振动传递到导向杆上影响输送精度。从受力路径来看，三个安装孔的位置分别对应三个受力支点，支架的主筋沿着三个孔的中心连线布置，主筋的厚度为6mm，比网格筋条厚4mm，

　　保证主要受力路径上的结构强度，网格区域填充在主筋围成的三角区域内，相当于在主筋之间增加了无数个微小的支撑结构，避免主筋在侧向力作用下出现失稳变形。实际安装测试的时候，这款支架在承受150N的侧向持续载荷时，最大变形量仅为0.07mm，远低于之前实心支架的0.21mm变形量，而且因为重量更轻，安装的时候单人就能完成对位锁紧，不需要额外的辅助支撑。这种网格结构的设计也同样适用于无人机机架连接、轻型工装夹具的支撑臂、3D打印机的运动部件支架等对重量和强度都有要求的场景，在做3D打印小批量试制的时候，网格结构的打印时间比实心结构缩短了38%，材料消耗也大幅降低，如果采用注塑工艺批量生产，网格结构的缩水率控制难度也比厚壁实心结构更低，

　　成型后的尺寸稳定性更好。需要注意的是，安装的时候三个固定面的平面度需要保证在0.1mm以内，如果安装面存在凹凸不平的情况，强行锁紧螺钉会让支架的网格区域产生内应力，长期受力可能会导致筋条断裂，所以在安装前需要对安装基面做简单的找平处理，锁紧螺钉的时候建议采用对角锁紧的顺序，每个螺钉的锁紧扭矩控制在8N·m即可，不需要过大的锁紧力，避免孔位周边产生压溃变形。另外支架的表面做了阳极氧化处理，氧化层厚度为12μm，在常规的工业车间环境下具备不错的防锈能力，如果是在有腐蚀性介质的场景使用，可以在表面增加一层聚四氟乙烯涂层，提升耐腐蚀性能。从结构优化的角度来说，后续如果需要进一步提升承载能力，可以在不改变安装孔位边界的前提下，适当增加主筋的厚度到8mm，同时把网格筋条的厚度调整到2.5mm，整体重量依然会比同强度的实心支架低30%左右，不会过多增加整体设备的负载。
