家具与医疗器械用U型曲面握持把手

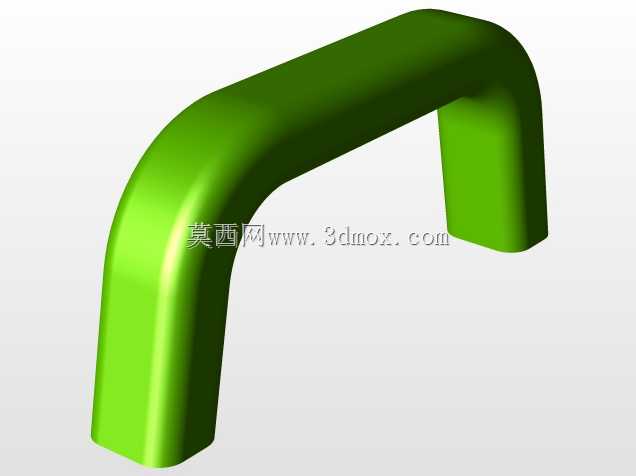

　　这类U型曲面把手在民用家具与二类医疗器械领域的应用占比极高，日常接触的护理床侧边扶手、康复训练器械握持位、储物柜外置拉手、医用设备舱门开启件大多采用这类结构形式，核心作用是给操作人员提供稳定的施力支点，同时兼顾接触触感与长期使用的结构可靠性。从结构设计逻辑来看，整体采用等截面圆弧形弯管构型，两个垂直段作为安装固定端，中间的大圆弧过渡段作为主要握持区域，所有弯折位置均做了大圆角顺滑处理，没有尖锐棱角，一方面避免使用者在握持施力时被硌伤，另一方面也能降低应力集中系数，提升部件的抗疲劳寿命，毕竟这类把手在日常使用中会频繁承受斜向拉拽、垂直下压等多方向载荷，圆角过渡能让载荷在弯折处均匀分散，不会出现局部应力超限导致的断裂问题。

　　设计过程中首先要明确握持区域的截面尺寸，握持段的外径需要匹配成年人手掌的握持尺度，过粗会导致手掌无法完全包覆施力，过细则会在拉拽时产生明显的勒手感，长期使用容易造成握持疲劳，同时截面的外表面做了哑光质感的顺滑处理，没有凹凸纹理或者拼接缝隙，既可以提升握持时的摩擦力，避免手滑，也方便日常清洁消毒，尤其是在医疗场景下，无死角的光滑表面不会残留污渍与消毒死角，符合医用设备的清洁要求。两个垂直安装段的长度需要匹配安装基材的厚度，安装端面做了平整处理，可以紧密贴合在设备或者家具的安装面板上，不会出现安装缝隙导致的晃动问题，安装孔位的中心距需要严格控制公差，避免出现安装时孔位错位无法装配的问题，通常这类把手的安装固定采用内六角螺丝从基材背面锁紧的方式，安装完成后固定件不会外露，既保证了外观的整体性，也避免固定件凸起剐蹭使用者或者勾挂织物。

　　从安装边界来看，这类把手的安装不需要在基材上做复杂的沉台或者异形开孔，仅需要加工两个对应孔径的圆形通孔即可完成装配，对安装基材的适配性很强，不管是金属板材、实木板材还是医用级塑料板材都可以适配，安装完成后把手的握持段与安装面板之间会预留足够的握持间隙，保证手掌可以完全穿过间隙握住把手，不会出现手指被夹在把手与面板之间的问题。在载荷设计上，这类把手需要承受不低于1000N的垂直拉拽载荷不发生永久变形，满足日常使用中使用者借助把手发力起身、拉拽重型舱门的受力需求，圆弧段的曲率半径经过反复校核，既不会因为曲率过小导致弯折处应力集中，也不会因为曲率过大导致整体占用空间过多，影响设备或者家具的外部轮廓尺寸。

　　实际选型应用中，这类把手的表面处理可以根据使用场景调整，家具场景可以搭配亮面镀铬、木纹转印等外观处理匹配家具整体风格，医疗场景则多采用哑光喷塑或者抗菌涂层处理，满足医用场景的消毒与抗菌要求，整体结构没有多余的活动部件，属于纯固定式结构件，后期使用过程中基本不需要维护，仅需要定期检查固定螺丝的锁紧状态即可，可靠性远高于带活动转轴的折叠式把手，非常适合高频次使用的场景。建模过程中需要重点控制弯折段的曲率连续性，保证整个握持段的曲面顺滑过渡，不能出现折线或者曲率突变，否则不仅影响外观质感，还会在注塑或者弯管成型过程中产生壁厚不均、表面凹痕等成型缺陷，等截面的结构设计也可以降低成型难度，不管是采用金属弯管工艺还是工程塑料注塑工艺都可以快速批量生产，生产过程中的尺寸一致性容易控制，不需要复杂的后续校形工序。
