双功能海水淡化雨水收集装置结构设计

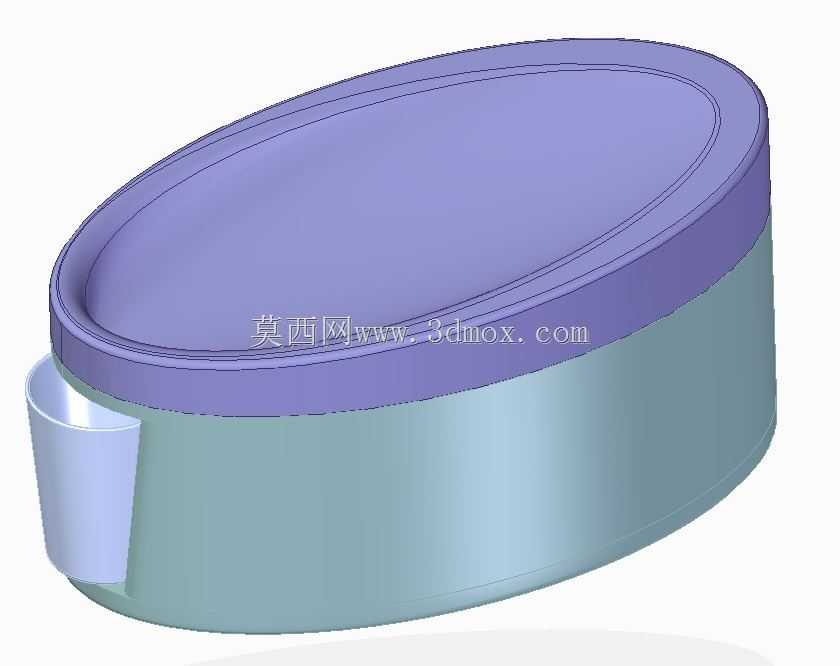

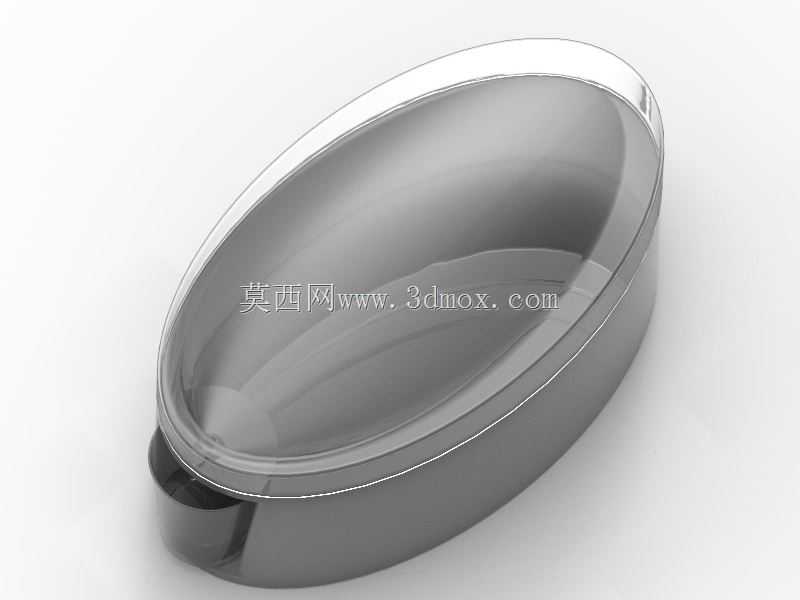

　　这款双功能取水装置的设计初衷，是覆盖户外无可靠淡水补给场景下的自主取水需求，不管是沿海户外作业、海岛临时驻留，还是野外应急生存场景，都能通过两种独立的取水逻辑完成淡水制备，不需要额外接入电力或者复杂的配套管路，整体结构紧凑，适配小型3D打印设备的成型尺寸，可直接通过熔融沉积成型工艺制作主体结构，不需要额外拆分打印后二次拼接，降低了自制门槛。从功能逻辑上看，装置同时整合了太阳能蒸馏淡化与雨水自动收集两套通路：针对海水或者其他不可直接饮用的地表咸水，装置设置了独立的原水储放腔，使用时将原水注入腔体内，透明上盖采用斜切弧面设计，一方面可以最大化承接太阳直射辐射，提升腔体内的温升速度，加速原水蒸发，

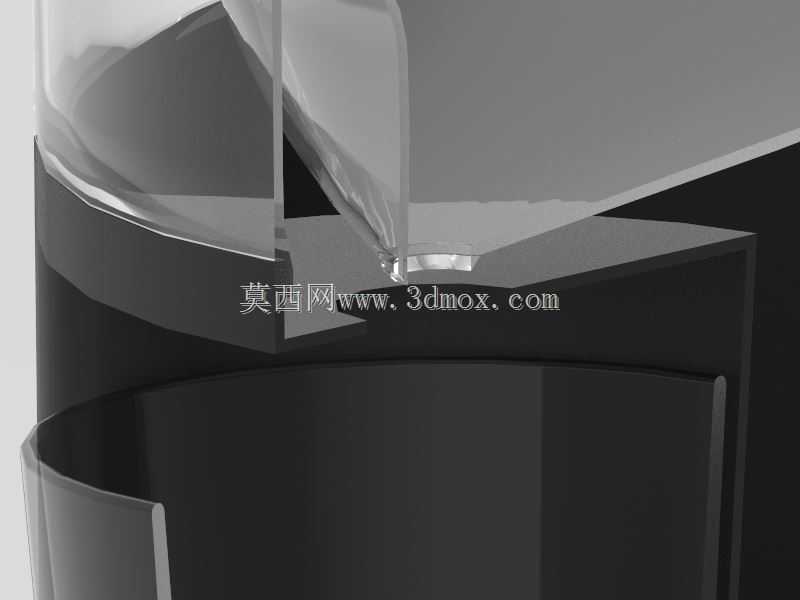

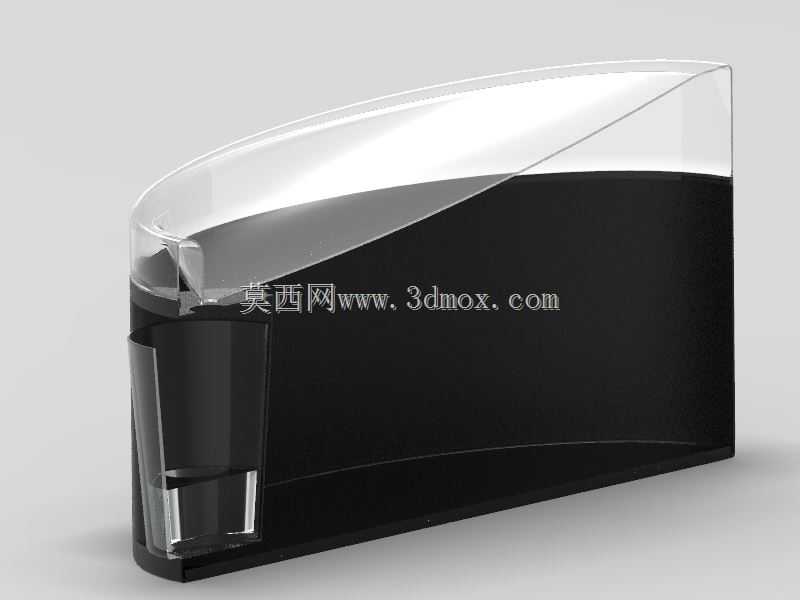

　　另一方面倾斜的内壁可以让蒸发后凝结的淡水顺着弧面自然导流到下方的独立接水杯中，避免凝结水重新滴落回原水腔，整个蒸馏过程完全依靠太阳能热辐射驱动，没有运动部件，不存在长期使用后的磨损故障问题。针对降雨场景，斜切的上盖边缘同时作为雨水收集的导流面，落在盖面的雨水会顺着弧面的最低侧汇入接水通路，直接流入下方的接水杯，不需要额外调整装置姿态，只要将装置放置在露天开阔区域，降雨时就能自动完成雨水收集，两套取水通路共用同一个接水容器，不需要用户根据取水模式更换配件，降低了野外使用的操作复杂度。从结构设计细节来看，主体储水腔采用半封闭结构，侧壁做了加厚处理，既可以提升放置时的稳定性，避免户外侧风导致装置倾倒，也能减少腔体内热量的侧向散失，

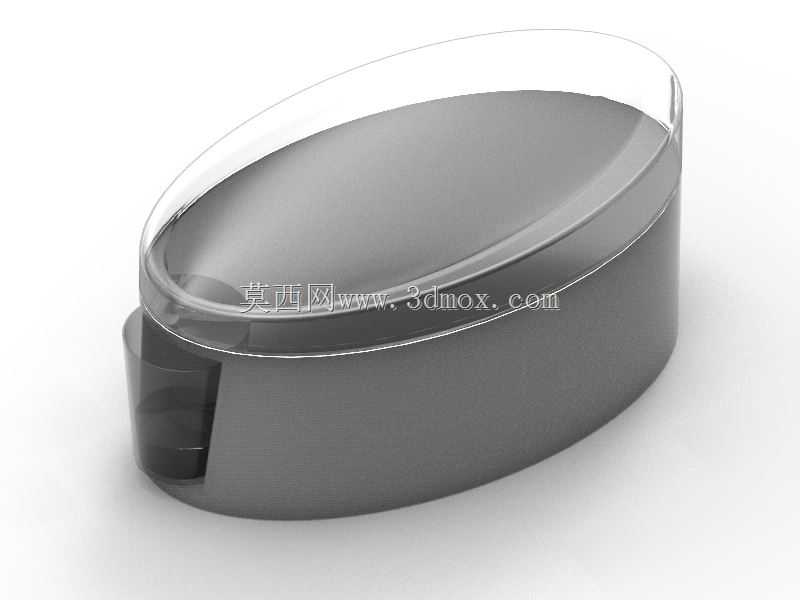

　　提升太阳能蒸馏的效率；上盖与主体腔体采用卡扣式配合，不需要额外紧固件就能完成密封，既可以减少蒸馏过程中的蒸汽外泄，也方便用户打开上盖加注原水或者清理腔体内部的积垢；接水杯采用抽拉式嵌入结构，固定在主体腔体的前侧，用户不需要掀开上盖就能直接抽出接水杯取用淡水，抽拉位置设置了简易的限位结构，避免杯子完全滑落造成淡水洒漏。外形尺寸上，装置整体控制在100mm×100mm×100mm的立方边界内，不管是放入户外背包的侧袋，还是临时放置在岩石、临时平台上，都不会占用过多空间，底部做了平整的支撑面，不需要额外的固定支架就能在平整表面稳定放置，整体重量控制在较低范围，不会增加过多的户外携行负担。在实际使用的适配性上，

　　装置的所有流道都做了圆弧过渡处理，没有清洁死角，长期使用后可以直接用清水冲洗内部，避免原水中的杂质残留滋生细菌；透明上盖采用透光性较好的材质制作，既保证太阳辐射可以有效进入腔体，也能让用户直观看到内部的原水剩余量与蒸馏过程的凝结状态，不需要频繁开盖检查；接水杯带有容量刻度，用户可以直观判断收集到的淡水量，合理规划用水节奏。不同于单一功能的户外取水设备，这款装置不需要用户预判使用场景，不管是晴天有日照的沿海区域，还是降雨天气的野外环境，都能完成淡水收集，两套功能互不干扰，即使在蒸馏淡化的过程中遇到降雨，雨水也会顺着导流面进入接水杯，不会混入原水腔影响淡化水质。结构设计上充分考虑了3D打印的成型工艺特性，所有侧壁的拔模角度都控制在合理范围，没有悬空角度过大的结构，打印时不需要添加大量支撑结构，减少了后期支撑去除的工作量，也避免了支撑残留影响流道的光滑度；不同部件的配合公差经过适配，打印完成后不需要额外打磨就能顺畅装配，卡扣结构的卡紧力度适中，既不会因为长期热胀冷缩出现松脱，也不会因为卡接过紧导致开盖困难。针对户外使用的复杂环境，装置的边角都做了圆弧倒钝处理，没有尖锐的凸起，避免携行过程中划破背包或者划伤使用者；主体结构的壁厚均匀，打印过程中不会因为壁厚差异过大出现翘曲变形，长期在户外日晒环境下使用，也能减少因为温度变化导致的结构形变，保证配合部位的密封性能。
