滑板车轻量化三角镂空悬挂连接构件

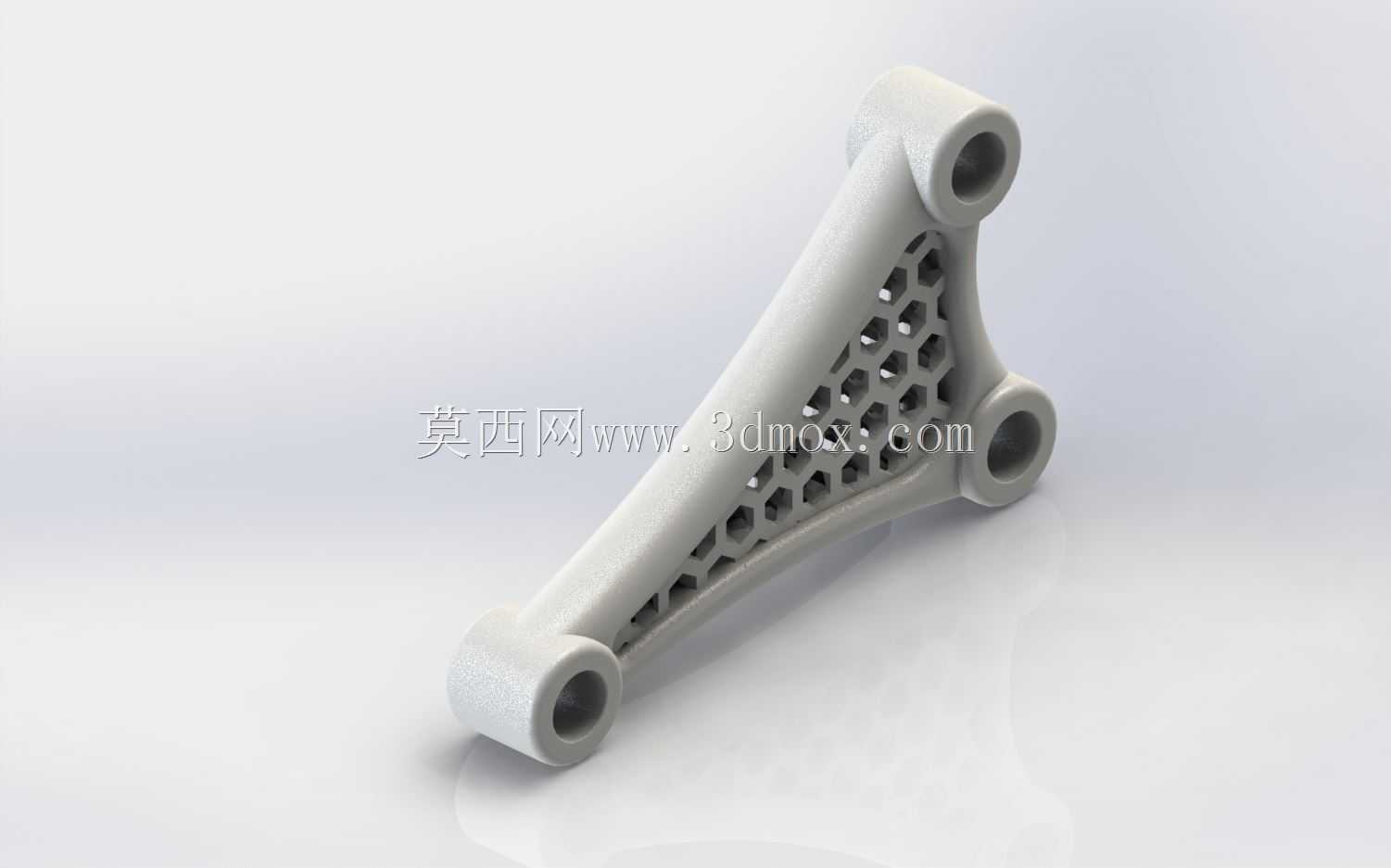

　　这款悬挂连接构件是面向个人短途代步滑板车开发的核心受力部件，主要承担轮组与车架主体之间的载荷传递、冲击缓冲的连接功能，适配小轮径电动滑板车、极限运动滑板车的前/后轮悬挂点位安装。从结构受力逻辑来看，构件采用三角构型布局，三个端点分别设置同轴通孔安装位，三个孔位的轴线保持平行，孔内可压装耐磨衬套，通过销轴分别与车架立管、轮组摇臂、阻尼减震器端部铰接，形成稳定的三角受力支撑结构，能够将路面传递的垂向冲击、转向时的侧向载荷均匀分散到整个构件本体，避免局部应力集中导致的结构断裂。设计阶段针对滑板车使用场景的载荷特性做了拓扑优化，在三角结构的中间腹板区域采用六边形蜂窝镂空设计，这种结构并非单纯为了减重做的造型处理，而是在保证构件整体抗弯、

　　抗扭截面模量满足载荷要求的前提下，最大化去除非受力区域的材料，相比同尺寸实心三角构件重量降低40%以上，同时蜂窝结构的连续网格可以将局部受力快速传导至相邻筋位，提升整体结构的抗疲劳性能，应对滑板车行驶过程中频繁的颠簸冲击、起跳落地的瞬时冲击载荷。安装边界方面，三个铰接孔的孔径公差按照H7精度设计，适配市面主流滑板车通用的8mm/10mm直径连接销轴，孔位端面预留有衬套压装的沉台深度，安装后衬套端面与构件端面齐平，不会出现销轴装配后干涉相邻部件的问题；构件整体外轮廓做了大圆角过渡处理，没有尖锐棱角，一方面避免应力集中，另一方面也能防止安装、维护过程中剐蹭线缆或者使用者肢体。构件的三个臂段截面采用变厚度设计，靠近铰接孔的位置壁厚更大，

　　向中间镂空区域逐渐过渡到均匀的筋位厚度，在注塑或者3D打印成型过程中，这种变厚度设计可以减少材料堆积导致的缩痕、内应力问题，提升成型良品率。实际装车使用时，该构件作为悬挂系统的中间连接铰点，不直接承担减震阻尼的做功功能，主要作用是保持轮组与车架之间的相对运动轨迹稳定，避免减震器伸缩过程中出现横向摆动，同时在转向时传递侧向力，保证轮组的循迹性；相比传统的平板式悬挂连接片，这种三角镂空结构的侧向刚度提升60%以上，在高速过弯、碾过路面凸起时不会出现构件形变导致的轮组偏摆问题。针对极限运动场景的使用需求，构件的铰接孔位周边做了局部加厚处理，能够承受瞬时超过3倍额定载荷的冲击，不会出现孔位开裂、销轴脱出的问题；表面没有额外的装饰性结构，

　　所有的造型特征都服务于受力与成型需求，镂空区域的网格筋位宽度均匀，既不会因为筋位过窄导致填充不足，也不会因为筋位过宽造成材料浪费。在装配兼容性上，该构件的三个孔位中心距按照通用滑板车悬挂的几何参数设计，可以直接替换同规格的原厂金属悬挂支架，不需要额外修改车架或者轮组的安装点位，对于改装轻量化滑板车的用户来说，能够在不改变悬挂几何参数的前提下降低簧下质量，提升减震器的响应速度，改善颠簸路面的行驶质感。
