HOA1887-012槽型光电感应开关结构

　　做自动化设备结构设计的同行，多半都在限位、位置检测的工位上跟这类槽型光开关打过交道，这款HOA1887-012霍尼韦尔光开关，是透射式光电检测里非常经典的一款小元件，很多轻工自动化、办公设备、小型输送线的位置反馈点位都能看到它的身影。先从安装边界说起，这款元件自带两个对称的长圆形安装耳，安装孔的设计是腰型孔，预留了±1mm左右的安装调整余量，装配的时候不用把孔位公差卡得太死，现场调试的时候可以顺着腰型孔的方向微调感应位置，对治具加工的公差包容度比较友好，两个安装耳的间距是标准的19mm孔距，适配市面上绝大多数通用的光电开关安装支架，不用单独做定制安装座，能省不少结构件的加工成本。

　　从功能特性上看，这款属于透射式槽型光电，槽口的宽度是固定的3.18mm，刚好能容纳常规的遮挡片通过，发射端和接收端对向布置在槽口两侧，当有不透明的遮挡片从槽口中间穿过时，接收端接收到的红外信号被切断，输出端就会跳变电信号给设备的控制系统，响应速度能到微秒级，比机械触点的限位开关响应快很多，而且没有机械接触的磨损，长期运行的寿命比接触式开关高几个量级，适合高频往复动作的点位检测，比如小型皮带线的物料到位检测、打印机的纸路位置检测、自动化模组的原点复位限位、翻盖类设备的开合状态检测这些场景都能适配。

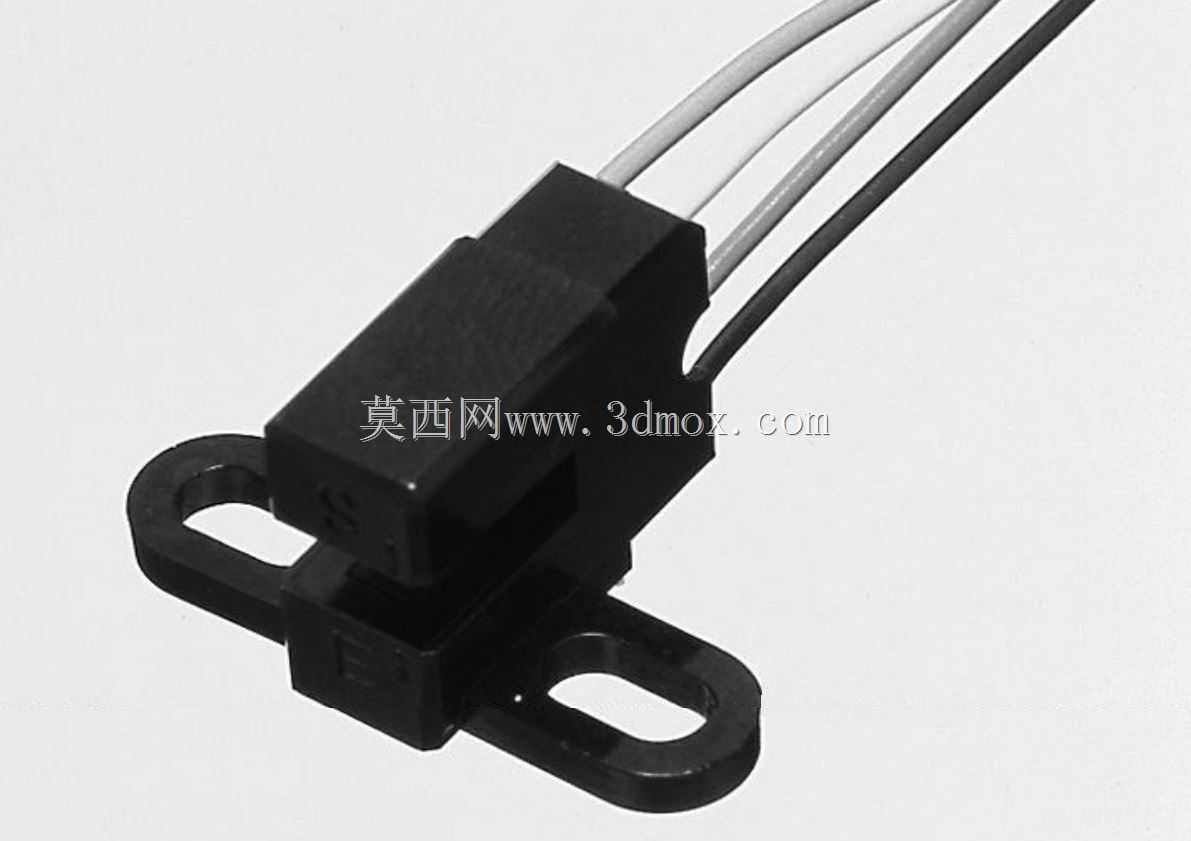

　　设计思路上，这款元件把发射接收管、信号处理电路都集成在黑色的塑封外壳里，外壳用的是黑色遮光的PBT材质，能有效屏蔽环境杂光的干扰，避免车间里的照明灯光、设备运行产生的光干扰导致误触发，出线端是四根并排的引线，分别对应电源正、电源负、信号输出、屏蔽层，接线的时候不用额外接外围的信号放大电路，直接给额定的工作电压就能输出稳定的开关信号，对电气设计的同事来说也能省不少外围电路的设计工作。外壳的塑封是一体化灌封的，防护等级能到IP50，日常车间环境里的浮尘、轻微潮气不会影响内部电路的正常工作，不用额外做防护外壳，在常规的室内工业环境下直接安装使用就行。

　　实际选型的时候要注意几个边界尺寸，首先是槽口的深度，这款的槽深是6.35mm，设计遮挡片的时候要保证遮挡片能完全插入槽口，遮挡住整个发射接收的光路，遮挡片的厚度建议控制在1.5mm以内，太厚的话在槽口内活动容易卡滞，遮挡片的材质选普通的黑色ABS或者冷轧钢片都可以，只要是不透明的材质就能可靠触发。安装的时候要注意元件的出线方向，引线是从元件尾部垂直引出的，布线的时候要预留至少10mm的引线弯曲半径，不要把引线折成死弯，避免内部线芯断裂。另外这款元件的工作温度范围是-40℃到85℃，常规的工业车间环境完全覆盖，除非是极端的高温或者低温工况，一般的自动化设备上都能稳定运行。

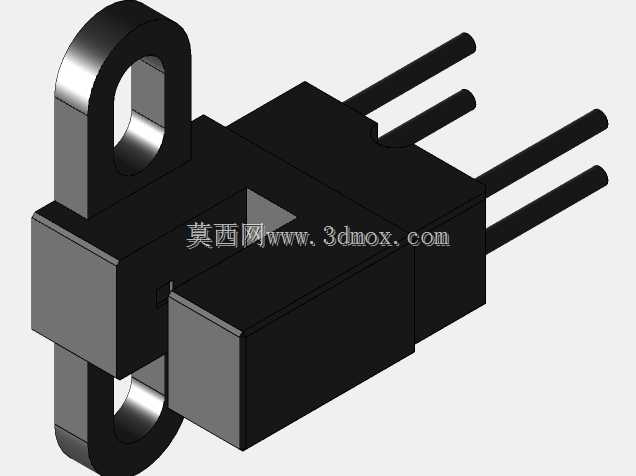

　　从结构建模的角度来说，还原这个元件的时候要重点注意几个配合尺寸：安装腰型孔的宽度是3.2mm，适配M3的安装螺丝，腰型孔的长度是5.2mm，建模的时候不要把孔做成圆孔，不然现场没法调整位置；槽口的两个侧壁厚度要控制在1.2mm，太薄的话塑封强度不够，容易受外力开裂，太厚的话会压缩槽口的有效通过宽度，导致遮挡片活动空间不足；外壳主体的外形是带倒角的长方体，四个角的R角是0.8mm，建模的时候不要做成直角，不然跟实际元件的外形偏差太大，做装配干涉检查的时候会出现误判。引线的出线位置在主体尾部的中心，四根引线的外径是1.2mm每根，建模的时候可以把引线做成柔性体示意，方便检查布线的时候跟周边结构件的干涉情况。

　　实际应用里，这款开关最常见的失效场景是安装的时候螺丝拧得过紧，把安装耳压裂，因为塑封材质的硬度不算特别高，拧M3螺丝的时候扭矩控制在0.4N·m左右就足够，不要用电动螺丝刀硬拧；另外如果现场有切削液或者大量粉尘的工况，不建议直接用这款，毕竟防护等级不高，这种场景要选带密封外壳的光电开关。在做设备结构布局的时候，这款开关的整体高度是15.8mm，安装的时候要在元件上方预留至少5mm的操作空间，方便后期维护的时候拆装螺丝，不要把周边的结构件贴得太近，不然螺丝刀伸不进去，后期维护要拆周边的零件，非常麻烦。
