T5型80齿同步带轮结构设计

　　在轻工自动化输送、小型包装设备、电子装配生产线这类对传动同步精度有明确要求的场景里，T5齿形的同步带轮一直是应用占比很高的传动部件，这款80齿规格的带轮，适配的是节距5mm的T5型同步带，在常规的中小负载同步传动布局里，能兼顾传动比精度与运行平稳性。从实际选型适配的角度看，这类带轮常被用在设备的进给传动段、物料匀速输送段，比如小型贴标设备的标签送进机构、桌面型自动化装配台的物料移位传动、3D打印设备的轴系传动单元，都能看到同规格带轮的应用，它的核心作用是和同步带啮合，将电机输出的旋转运动无滑差地传递到执行端，保证传动过程中速比恒定，不会出现普通V带传动的打滑丢转问题。

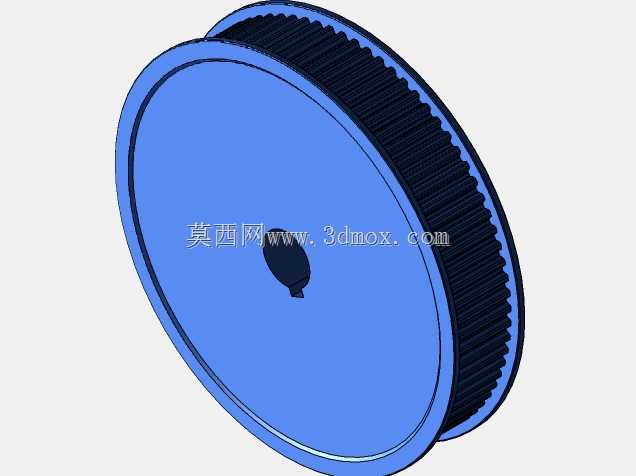

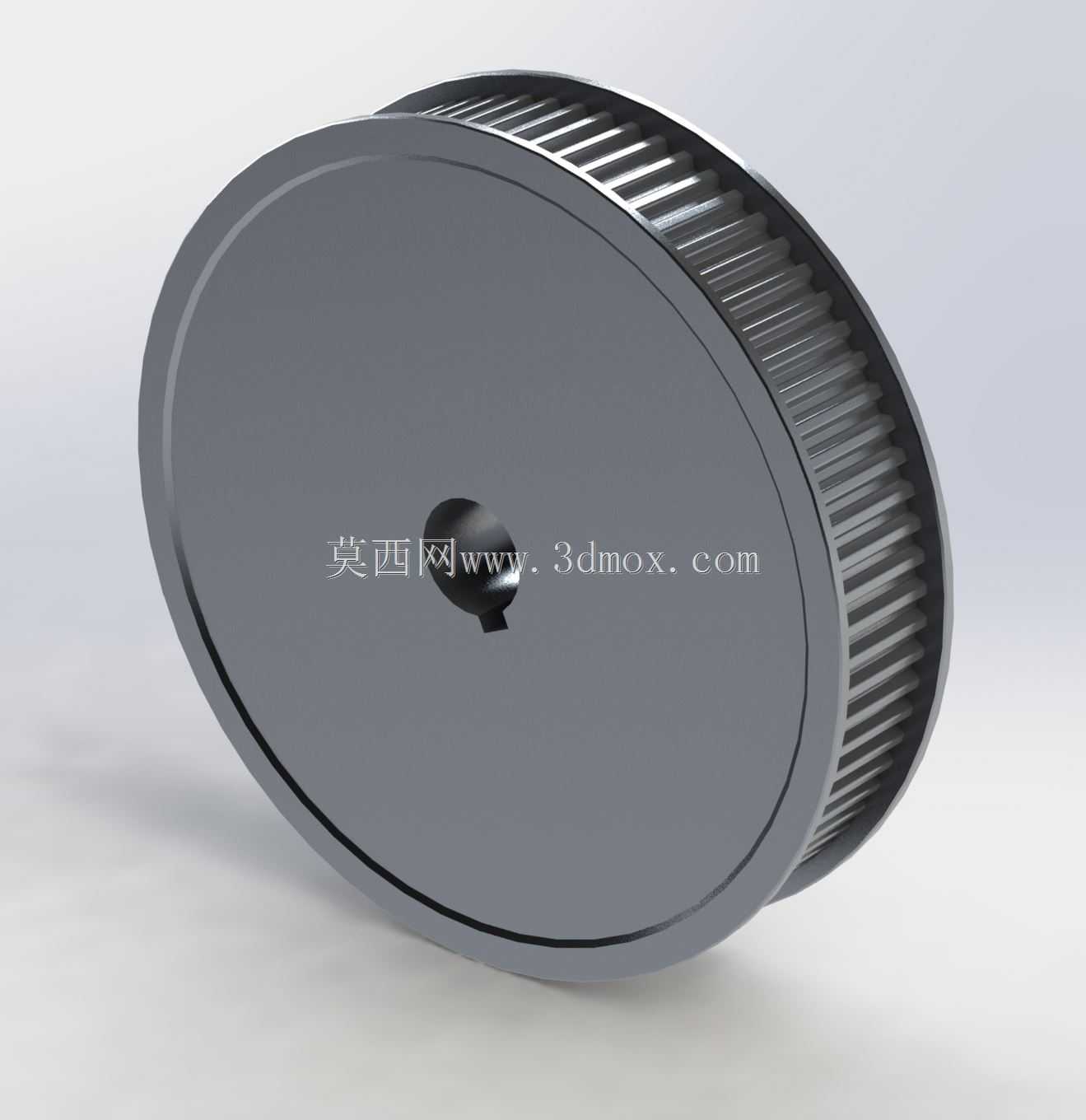

　　从结构设计的细节来看，这款带轮采用了无挡边单侧凸缘的整体式结构？不对，仔细看轮体结构，轮缘部分的齿形是沿圆周均匀分布的80个T5型梯形齿，齿形的参数完全贴合T5同步带的啮合标准，齿槽的深度、齿顶的圆角都做了适配优化，能减少带齿和轮齿啮合过程中的挤压磨损，延长同步带的使用寿命。轮体的中心是带键槽的安装孔，这个设计是为了和传动轴配合时通过平键传递扭矩，避免带轮和轴之间出现相对转动，安装孔的孔径是适配常规的标准轴径做的设计，安装时只需要将带轮套入对应轴径的传动轴，拧紧紧定螺钉或者配合轴端挡圈就能完成轴向固定，不需要额外设计复杂的锁紧结构，能降低装配环节的工作量。

　　轮体的辐板部分采用了实心平板结构，没有做减重孔设计，这种设计的好处是轮体的整体刚性更好，在中高速运转时不会因为辐板的镂空结构产生风噪或者结构振动，对于运行转速在1500rpm以内的传动场景，这种实心结构的动平衡更容易保证，不需要额外做动平衡校正就能满足平稳运行的要求。轮体的外径是根据齿数和节距计算得出的标准值，安装时的轴向尺寸边界也做了控制，轮体的总宽度适配标准宽度的T5同步带，不会出现带轮过窄导致同步带跑偏、或者过宽占用多余安装空间的问题。

　　在设计这类带轮的时候，首先要确定的是传动比要求，80齿的规格对应的传动比，需要和配对的主动轮齿数匹配计算，比如主动轮用20齿的T5带轮，就能实现4:1的减速传动，适配需要降低转速增大扭矩的传动场景。齿形部分的建模需要严格遵循T5带轮的齿廓标准，齿面的粗糙度要控制在合理范围，过于粗糙会加剧同步带的磨损，过于光滑则会降低啮合时的摩擦力？不对，同步带是啮合传动不是摩擦传动，齿面的粗糙度主要影响磨损速率，所以建模时齿面的轮廓度公差要控制在标准范围内，保证每个齿都能和同步带的齿槽均匀啮合，不会出现个别齿受力过大的情况。

　　从安装边界的角度考虑，这款带轮的轴向定位尺寸是从轮体的安装端面到齿面中心的距离，设计轴系布局的时候，要预留出对应的安装空间，保证同步带安装后不会和周边的机架、其他传动部件产生干涉。另外轮体的中心孔和键槽的尺寸公差要符合标准配合要求，中心孔和轴采用过渡配合，既方便装配时的压装，又能保证运转时不会出现松动。在实际的设备维护场景里，这种整体式的带轮拆装也很方便，只需要松开轴端的固定件，用拉马就能将带轮从轴上取下，更换维护的成本很低。

　　很多刚接触传动设计的工程师在选型同步带轮的时候，容易忽略齿形和带型的匹配问题，T5的齿形是梯形齿，和HTD的圆弧齿形不能通用，这款80齿的T5带轮只能适配对应节距的T5同步带，错用其他齿形的同步带会出现啮合不良、跳齿、带齿快速磨损的问题。另外在确定带轮齿数的时候，要考虑小带轮的最小齿数限制，避免小带轮的包角过小影响传动能力，而80齿的大带轮本身直径较大，啮合的带齿数量更多，传动时的载荷分布更均匀，能承受的额定扭矩也比小直径带轮更高，适合用在传动链的从动端，带动负载做匀速运动。

　　从三维建模的角度来说，这款带轮的建模逻辑是先通过旋转特征做出轮体的基本轮廓，再通过齿形的草图拉伸切除出单个齿槽，之后通过圆周阵列得到全部80个齿槽，最后做出中心的安装孔和键槽，建模过程中要注意齿形的起始角度和键槽的位置对应，方便安装时的相位调整，比如在有正时要求的传动场景里，键槽的位置可以作为相位对齐的基准，保证装配时的传动相位准确。轮体的所有棱角位置都做了微小的倒角处理，避免装配时划伤操作人员，也能减少应力集中，提升轮体的结构强度，避免在负载冲击下出现棱角崩裂的问题。
