斯特林发动机金属飞轮结构设计

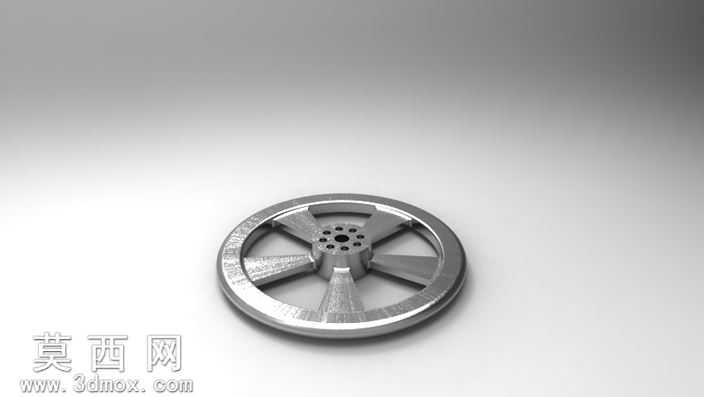

本作品为斯特林发动机配套的飞轮三维结构设计，采用Autodesk Inventor完成全参数化建模，建模过程严格遵循机械加工工艺逻辑，对飞轮的轮缘、辐条、轮毂三大核心结构进行了精准的尺寸定义。建模初期先绘制中心轮毂的基准草图，以中心轴孔为定位基准，向外阵列排布8个均匀分布的安装小孔，用于飞轮与发动机曲轴的紧固连接，孔位公差按照IT7级精度设定，保证装配时的同轴度要求。辐条部分采用五辐对称式结构设计，每根辐条做了等强度变截面处理，从轮毂连接处向轮缘方向平滑过渡，既保证了结构强度，又合理控制了飞轮整体重量，避免不必要的转动惯量冗余。轮缘部分采用等厚度圆环结构，外圆面做了微小的倒角处理，去除锐边防止安装调试时划伤操作人员，轮缘与辐条的连接处做了R3的圆角过渡，有效降低应力集中风险，提升零件的抗疲劳性能。材质设定上选用铸钢作为基础材质，渲染时赋予金属磨砂质感，通过环境光遮蔽效果凸显零件的金属光泽与加工纹理，轮毂中心孔、安装小孔的内壁做了精加工面的材质区分，还原真实机械加工后的表面质感。设计过程中重点考量飞轮的转动惯量匹配，通过调整轮缘的厚度与辐条的截面尺寸，将转动惯量控制在斯特林发动机所需的合理区间，保证发动机运转时能够储存足够动能，克服活塞运动的死点，维持曲轴运转的平稳性。整体模型的所有特征均保留完整参数，可根据不同排量的斯特林发动机需求快速调整尺寸参数，适配不同的设计场景，模型完成后经过干涉检查，所有结构无重叠、无破面，可直接用于后续的工程图导出、3D打印样件制作或者数控加工编程，渲染输出的效果图清晰展现了零件的结构细节与金属质感，能够直观呈现飞轮的设计形态与结构特点。
