低角度装载式双轮拖挂承载架结构

　　该拖挂承载结构主要面向小型户外作业、短途轻型物料转运场景设计，可适配全地形车、小型农用机车、轻型越野车辆的后牵引接口，完成轻型设备、零散物料、户外作业工具的短距离拖运作业，尤其适配需要低平台装卸的作业场景，比如小型园林作业中的苗木转运、户外露营场景的装备拖运、厂区内轻型工装的跨区域转运等，相比常规高台面拖挂，其低角度装载的结构特性能够大幅降低装卸时的抬升高度，减少作业人员的体力消耗，也能适配更低矮的装载物放置需求。

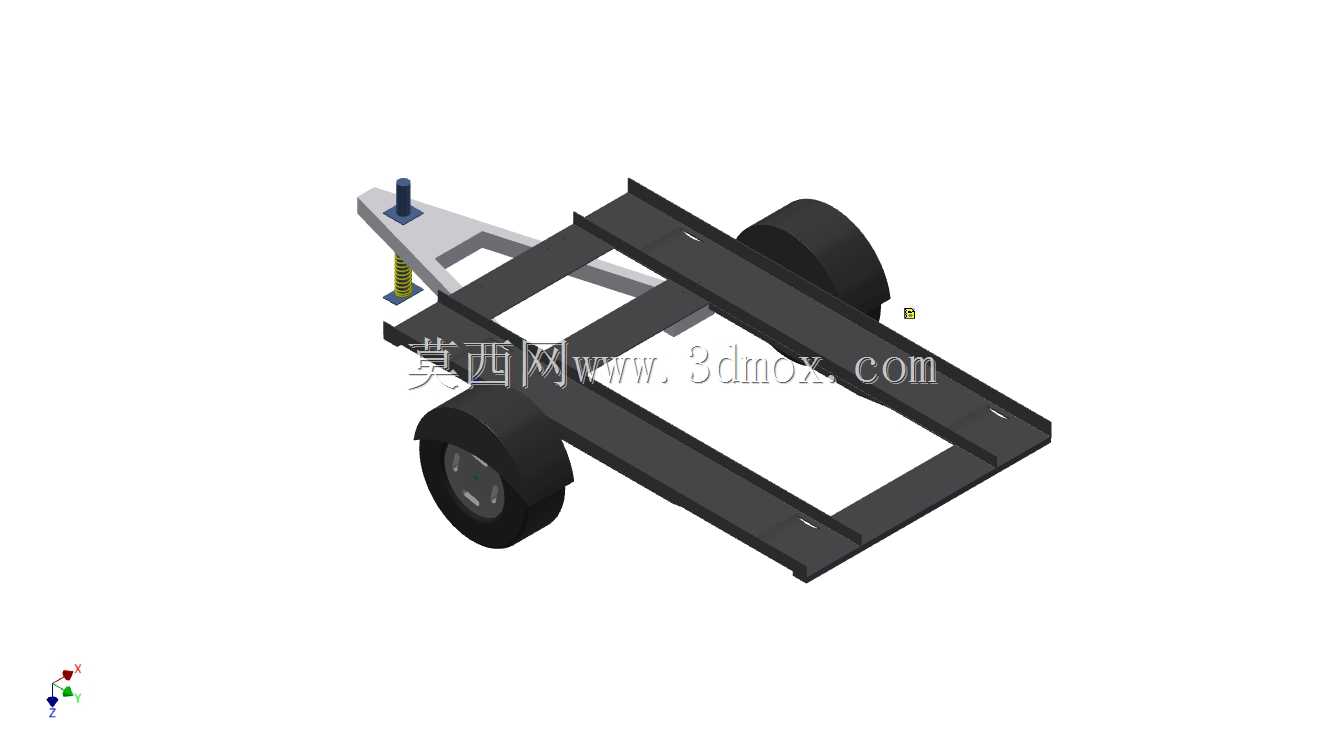

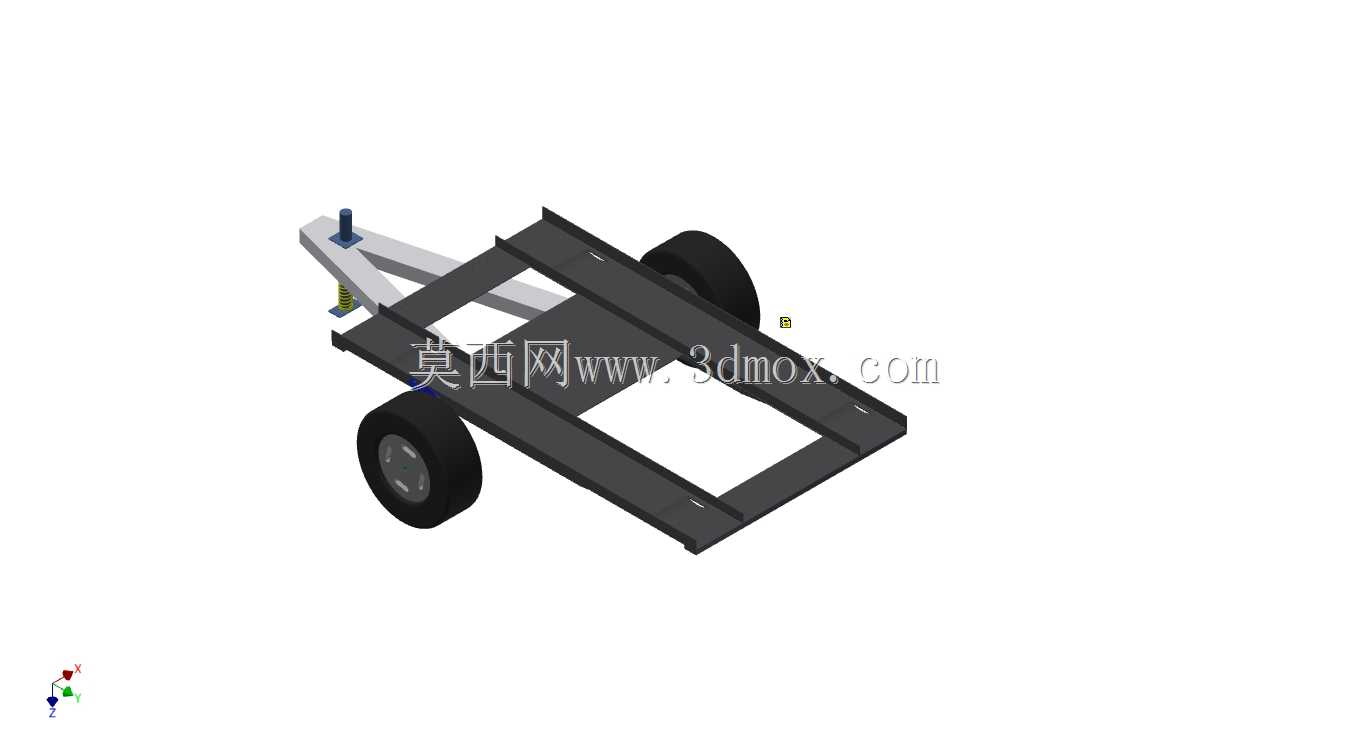

　　从结构功能来看，该拖架采用双纵梁加中部横梁的框架式承载结构，主体承载梁采用槽型截面型材搭建，两根主纵梁沿拖架长度方向平行布置，中部通过多根横向连接梁完成刚性固定，形成稳定的矩形承载平面，承载平面无额外凸起结构，可直接放置平板类货箱、小型设备底座，也可根据使用需求加装围栏、货厢等附属结构。行走部分采用单轴双轮布局，轮组安装在承载框架靠后的位置，通过轮轴与主纵梁刚性连接，轮距设置匹配常规轻型拖挂的通行宽度，可满足普通乡村道路、厂区硬化路面、非硬化户外土路的通行需求，不会出现轮距过宽导致的通行受限问题。牵引连接端设置在承载框架的前端，采用三角牵引臂结构收窄连接宽度，末端设置标准牵引销接口，可与常见的球形拖车钩、销接式牵引座匹配，牵引臂与主框架之间设置有缓冲弹性部件，可缓冲起步、制动时的纵向冲击，减少牵引端的刚性碰撞，提升拖行过程的稳定性。

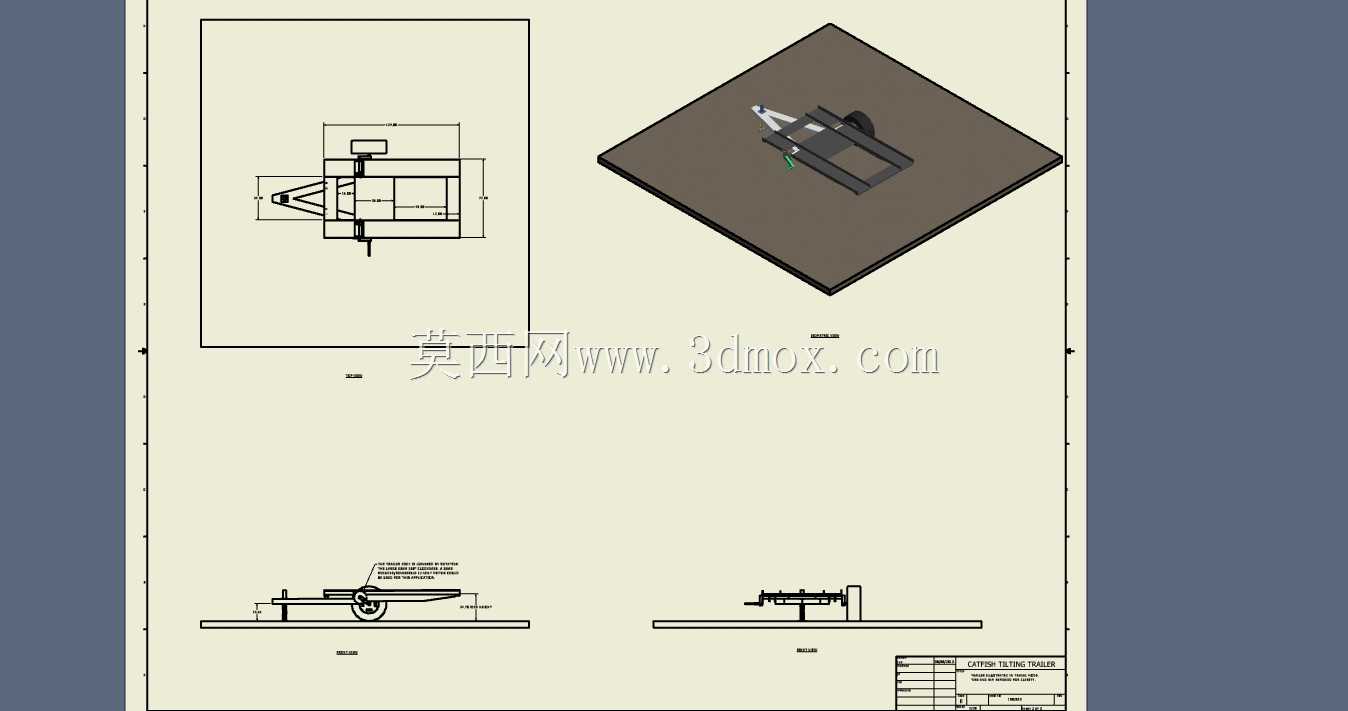

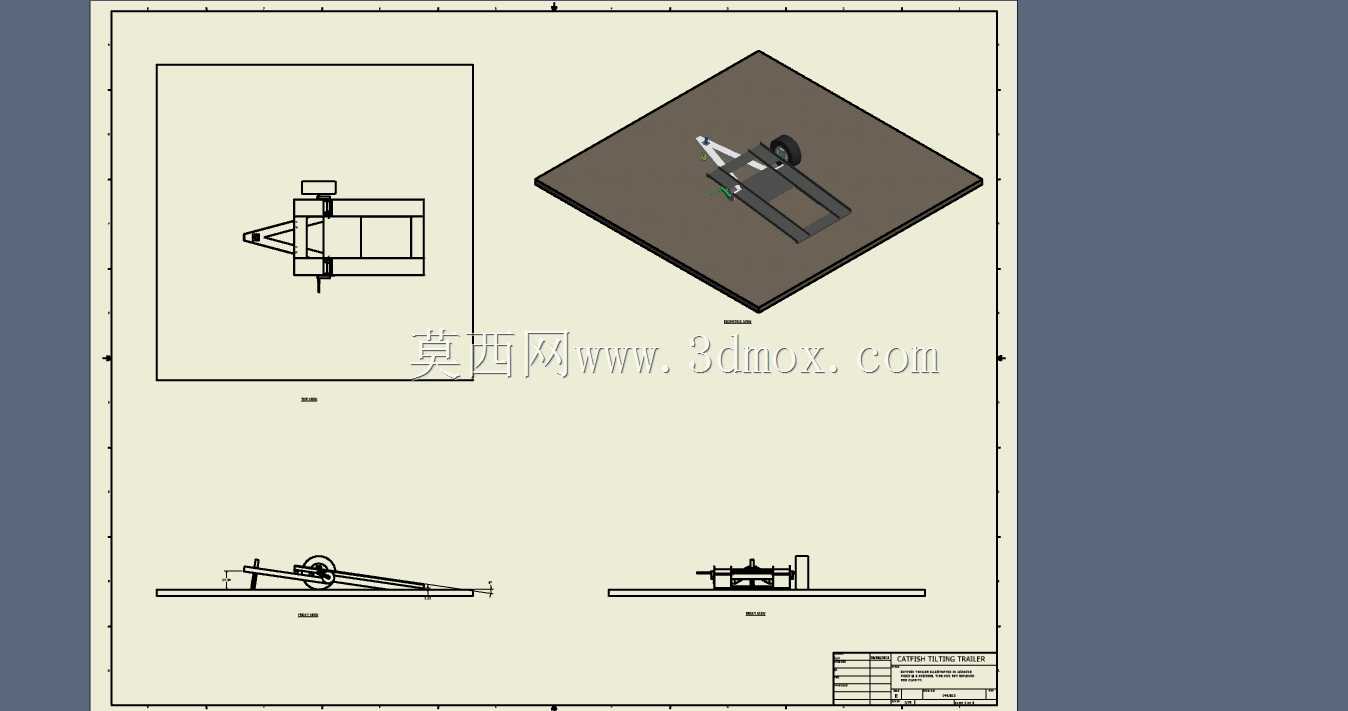

　　设计过程中，核心围绕8度低装载角度的需求展开，首先通过调整轮轴的安装位置，将承载平面的离地高度控制在较低区间，同时将牵引连接点的高度与常规轻型车辆后牵引钩的标准高度匹配，保证拖挂状态下承载平面保持接近水平的状态，仅保留8度的微小倾斜角度，既能够避免拖行过程中承载物向前滑移，也能让装卸时的坡道角度足够小，无需额外搭建装卸跳板，小型手推车、带滚轮的设备可直接从地面推上承载平面。结构强度校核阶段，针对主纵梁的抗弯强度、牵引臂的抗剪强度、轮轴连接点的疲劳强度做了针对性的结构优化，主纵梁在轮轴安装位置、牵引臂连接位置都做了局部加强，避免长期承载出现结构变形；轮组的安装位置经过重心匹配计算，保证额定承载状态下，整体重心落在轮轴靠前的合理区间，牵引端仅需承担很小的垂直载荷，不会对牵引车辆的后悬挂造成额外负担，也能避免拖行过程中出现摆头、翘尾的不稳定现象。

　　从安装边界尺寸来看，该拖架的整体宽度控制在1.2米以内，总长度不含牵引臂约为1.8米，牵引臂向前伸出长度约0.6米，整体外廓尺寸符合轻型拖挂的上路通行尺寸要求，无需额外办理特殊通行手续；承载平面的有效宽度与主纵梁间距匹配，可容纳宽度1米以内的装载物，长度方向可支持1.6米以内的物料放置；轮组的安装空间预留了常规10寸轻型拖车轮的安装位置，维护更换时可直接采购通用配件，无需定制特殊规格轮组；牵引端的连接孔位采用通用尺寸设计，可适配市场上绝大多数轻型车辆的后牵引装置，无需额外改装连接接口。在实际使用中，该结构可根据不同的承载需求灵活调整，比如需要运输更长物料时，可在主纵梁后端加装延伸架；需要运输散料时，可在承载框架上加装金属货厢；需要固定特定设备时，可直接在主纵梁的预设孔位上安装固定压块，整体结构的拓展性较强，能够适配多种不同的轻型拖运需求。
