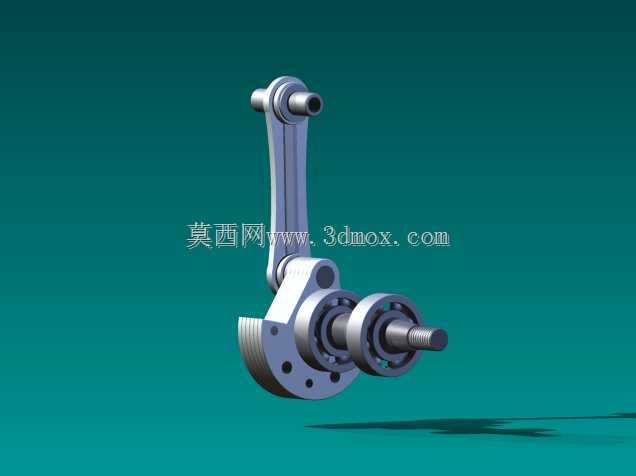

二冲程发动机曲柄连杆组装底端结构

　　这套结构是小排量二冲程动力设备的核心运动转换单元，日常在便携式园林机具、小型摩托、航模动力、应急便携发电机组这类对整机重量、动力响应速度要求较高的场景中应用广泛。区别于四冲程机型的配气结构冗余，二冲程的动力输出轴每旋转一周即可完成一次做功循环，这套底端组装结构直接决定了整机的动力传递效率、运行振动幅值与长期服役可靠性。

　　从实际功能逻辑来看，这套组件承担着将活塞往复直线运动转化为曲轴旋转扭矩的核心作用：连杆小头通过活塞销连接燃烧室内部的活塞，承接燃烧爆发产生的直线推力，通过杆身的力传导，将载荷传递至大头端的曲柄销位置，带动带平衡配重的曲柄做定轴旋转，最终通过曲轴输出端将扭矩传递给后续的传动系统，驱动负载运转。结构中集成的两套滚动轴承分别承担曲轴的径向支撑与轴向限位作用，轴承内圈与曲轴轴颈采用过盈配合装配，外圈嵌入机体的轴承座孔内，将运转过程中的径向载荷均匀分散到机体壳体上，避免轴系出现挠曲变形。

　　设计过程中首先要匹配的是整机的排量与目标压缩比参数，曲柄的回转半径直接决定活塞的行程长度，结合缸径参数即可确定单循环的排气量，因此曲柄配重块的偏心质量需要经过严格的动平衡计算：既要抵消活塞往复运动产生的一阶、二阶惯性力，也要平衡连杆大头随曲轴旋转产生的离心惯性力，否则整机高转速运转时会出现剧烈的横向振动，不仅会加速轴承磨损，还会导致缸塞配合间隙异常，出现拉缸、漏气等故障。连杆杆身采用变截面工字型结构设计，在保证纵向抗拉、抗压强度的前提下尽可能削减结构重量，降低往复运动的惯性载荷，大头端采用剖分式结构配合轴瓦（小排量机型也有采用滚针轴承的设计），保证与曲柄销的配合间隙处于合理范围，既不能过宽导致运转冲击异响，也不能过窄导致润滑不足出现抱死。

　　安装边界层面，曲轴两端的轴颈同轴度需要控制在0.02mm以内，两端轴承的安装跨距需要匹配机体的轴承座间距，装配时轴承需要采用热装工艺，避免冷敲导致轴承滚道出现损伤；曲柄销与连杆大头的配合间隙需要根据运行转速区间调整，高转速机型的间隙要适当放大，保证热机状态下润滑油膜能够稳定形成；输出端的轴伸长度、键槽尺寸需要匹配后续连接的磁电机、离合器或者传动轮的安装尺寸，避免出现装配干涉。另外这套组件的润滑油道设计也十分关键，二冲程机型多采用混合润滑方式，润滑油随燃油混合气进入曲轴箱，因此曲柄配重块上会设计有导油结构，运转时将飞溅的润滑油导向连杆大头与轴承位置，保证各个摩擦副都能得到充分润滑，减少干摩擦导致的零件失效。

　　在实际维修与装配场景中，这套底端组件的装配精度直接影响整机的启动性能与动力输出：如果连杆存在弯曲变形，会导致活塞在缸筒内出现偏磨，压缩压力不足，启动困难；如果曲轴动平衡不达标，高转速下的振动会导致机体连接螺栓松动，磁电机转子错位，出现点火正时偏差的问题。因此建模过程中所有配合面的形位公差、尺寸公差都需要严格按照内燃机设计规范设定，各个零件的材料选型也要匹配载荷特性：连杆采用高强度合金钢模锻成型，曲柄采用球墨铸铁或者锻钢加工，轴承采用标准高碳铬轴承钢制造，保证各个部件在高转速、交变载荷的工况下能够长期稳定运行，不会出现疲劳断裂、过度磨损的问题。
