斯特林发动机螺杆上部结构三维建模作品

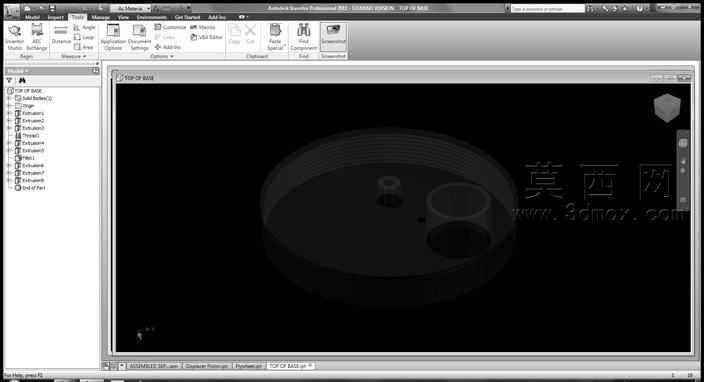

本作品围绕斯特林发动机核心组成部件的螺杆上部结构开展三维建模设计，依托三维建模软件完成全参数化的模型搭建，完整还原该部件的真实结构形态与尺寸比例。建模过程中首先梳理斯特林发动机螺杆上部的功能定位，该部件作为发动机动力传递与腔体密封的关键衔接结构，需要兼顾装配适配性与结构强度，因此在草图绘制阶段就严格遵循机械设计的公差配合要求，对螺杆上部的端面轮廓、定位孔位、同轴腔体结构逐一进行尺寸约束，确保各特征之间的位置精度符合实际加工与装配的标准。在特征构建环节，采用拉伸、旋转、布尔运算等基础建模命令完成主体结构的搭建，针对部件上的沉孔、环形凹槽、定位凸台等细节特征，通过倒角、圆角命令处理边缘应力集中区域，还原真实零件的工艺处理细节，避免模型出现尖锐棱角等不符合实际生产的结构问题。材质赋予阶段结合螺杆上部的实际应用场景，为模型匹配金属合金材质，调整材质的粗糙度、反光度参数，模拟金属机加工后的表面质感，同时在渲染环节设置柔和的环境光源，通过多角度打光凸显部件的结构层次，让腔体内部的轮廓、孔位的深度、端面的平整度都能清晰呈现，便于直观观察部件的内部构造与外部形态。设计思路上围绕斯特林发动机的工作原理展开，螺杆上部作为发动机置换腔体的重要组成部分，其结构尺寸直接影响发动机的热交换效率与动力输出稳定性，因此建模时重点保证各腔体的同轴度、孔位的位置精度，确保该部件与发动机其他组件装配时能够完全契合，为后续斯特林发动机整机的装配建模、运动仿真、结构分析提供精准的零件基础。模型完整保留了螺杆上部的所有结构细节，既可以作为机械设计教学中斯特林发动机结构讲解的演示素材，也能够为斯特林发动机的实物制作、结构优化提供可靠的三维模型参考，帮助学习者理解外燃式发动机的核心部件构造与设计逻辑。
