斯特林发动机玻璃底座结构三维设计

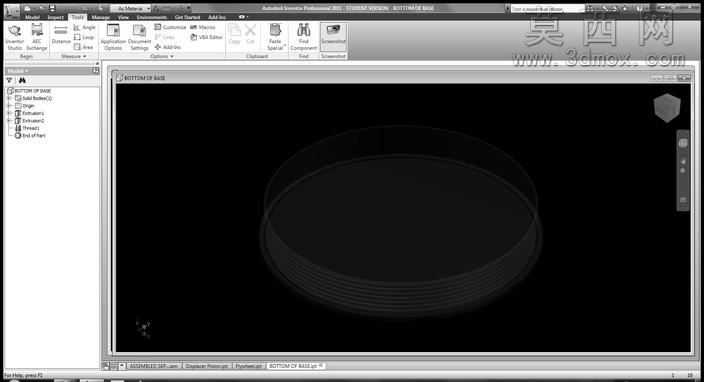

本作品为斯特林发动机配套的玻璃材质底座三维建模成果，建模过程依托三维设计软件完成，整体围绕斯特林发动机底部承载需求展开结构设计。建模初期先梳理底座的核心功能定位：作为斯特林发动机的底部支撑构件，需要兼顾结构稳定性、装配适配性与玻璃材质的视觉通透特性，因此首先确定整体采用浅圆盘式的基础构型，通过参数化草图绘制底座的外轮廓与内圈限位结构，确保上部发动机主体能够精准嵌入限位区域，避免运行过程中出现移位问题。建模过程中针对玻璃材质的特性做了专门的结构优化：底座侧壁设计了多层等距的环形加强筋结构，在不增加整体壁厚的前提下提升玻璃构件的结构强度，降低玻璃材质受应力破损的风险，同时环形筋条的规整排布也能在光线照射下形成层次分明的折射效果，提升构件的视觉质感。材质编辑阶段，为玻璃材质设置了符合真实高硼硅玻璃的物理属性，调整了透光率、折射率与表面粗糙度参数，既保留玻璃通透的视觉特性，也还原了玻璃边缘的厚度折射效果，让渲染呈现的效果更贴近真实实物。结构细节上，底座内圈设计了与发动机底部配合的定位止口，止口尺寸严格匹配斯特林发动机底部的安装基准，保证装配后整体同轴度符合设计要求；底座底部边缘做了微小的倒角处理，既避免玻璃锐边的安全隐患，也能让底座放置时与支撑面接触更平稳。渲染环节采用软件内置的光线追踪渲染模式，通过布置柔和的环境光与定向补光，凸显玻璃材质的通透质感与环形筋条的结构层次，同时清晰展现底座的整体轮廓与内部结构特征，方便后续的结构校验与装配模拟。整个建模过程遵循机械设计的基准统一原则，所有结构特征均以底座中心轴线为设计基准，确保与上部斯特林发动机各部件的装配基准完全对齐，为后续整机的装配干涉检查、运动仿真提供准确的基础模型支撑，也为该底座的实物加工生产提供精准的三维数据参考。
