2.5吨负载托盘叉车货叉架结构设计

　　在仓储物流、车间物料转运、厂区货场装卸等场景中，托盘货物的短距离搬运始终是核心作业环节，这款适配2.5吨最大负载的Palett叉车货叉架结构，正是针对常规托盘搬运工况做的专属结构设计。不同于通用型叉车属具的泛用化设计，这套结构从安装边界开始就做了明确的适配约束，整体挂装接口完全匹配对应吨位叉车的门架前部安装位，挂耳的开档尺寸、锁止销孔的同轴度公差都控制在行业通用安装标准范围内，不需要额外做转接件改造，就能直接挂装在对应吨位的平衡重式叉车或者电动托盘堆垛车的门架前端，替换原有货叉架或者作为专用属具加装。

　　从功能特性上看，这套货叉架采用双货叉平行布置的结构，货叉的水平段长度完全适配国标1200mm*1000mm规格的通用木质、塑料托盘，叉齿的厚度控制在合理范围，既能保证满载时的抗弯强度，又能顺利插入托盘底部的标准进叉间隙，不会出现叉齿过厚卡滞托盘、或者叉齿过薄受力变形的问题。货叉架的上部横梁集成了货叉位置调节的导向结构，两个货叉可以沿着横梁的导向槽横向滑动调整间距，适配不同尺寸的非标托盘或者特殊规格的货物载具，调整到位后通过侧面的锁止销插入横梁上的定位孔完成固定，避免作业过程中货叉移位导致货物偏载。

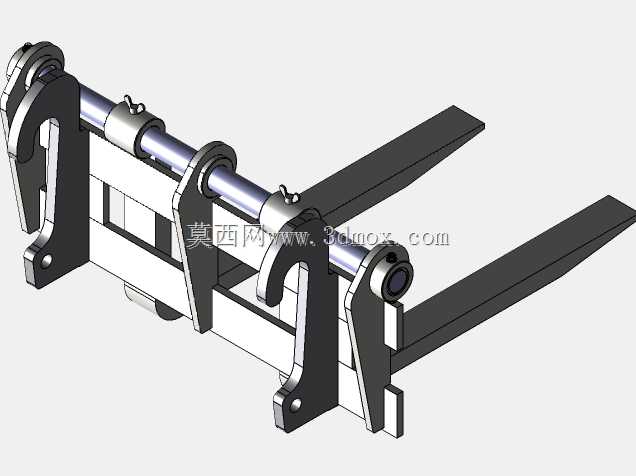

　　设计思路上，整套结构优先考虑满载工况下的受力传递路径，货叉承受的竖向载荷首先通过叉根的挂钩传递到下部的承载横梁，再通过两侧的竖向立板传递到上部的挂装结构，最终把载荷均匀分散到叉车的门架结构上，避免局部应力集中。竖向立板之间设置了多道横向加强筋，在不额外增加过多结构重量的前提下，提升了整个架体的抗扭刚度，即使在货物偏载10%的工况下，架体的变形量也能控制在允许范围内，不会出现门架卡滞或者货叉歪斜的问题。上部的挂装结构采用上下双挂钩的设计，上挂钩扣住门架的上横梁，下挂钩托住门架的下横梁，配合中间的间隙调整垫片，可以消除挂装间隙，避免作业过程中架体前后窜动产生冲击。

　　从安装边界来看，整套货叉架的整体宽度控制在1.2米以内，适配常规2.5吨叉车的门架内宽，不会超出车身两侧的宽度范围，在狭窄通道内转弯或者作业时不会刮蹭两侧的货架或者堆垛货物。架体的前后厚度控制在150mm以内，不会过多占用叉车的载荷中心距，保证叉车在满载举升时的纵向稳定性，不会因为属具厚度过大导致额定载荷折减过多。货叉的下表面做了倒角过渡处理，插入托盘时可以顺着托盘底部的斜面滑入，不需要驾驶员反复调整角度对位，降低作业操作难度。架体上还预留了侧移器的安装接口，如果后续需要加装侧移功能，不需要对架体做焊接改造，直接通过螺栓连接就能加装侧移模块，拓展设备的作业适配性。

　　实际作业过程中，这套结构可以覆盖绝大多数常规托盘货物的搬运、堆垛需求，从生产车间的原材料转运，到成品仓库的出入库装卸，再到物流场站的短距离驳运，都能稳定适配。结构上没有采用复杂的异形曲面设计，所有的板材切割、焊接坡口都适合常规的机加工艺，生产制造时不需要特殊的工装模具，普通的铆焊车间就能完成加工制作，后期维护也十分便捷，货叉磨损后可以单独更换，不需要更换整个架体，降低全生命周期的使用成本。受力关键位置的焊缝都做了圆角过渡处理，避免焊接应力集中，长期满载使用也不会出现焊缝开裂的问题，结构可靠性完全满足工业场景连续作业的使用要求。
