挖掘机栅格斗反铲作业属具结构设计

　　这款栅格式反铲属具，主要适配中小型液压挖掘机的前端工作装置，替代常规封闭铲斗完成特定工况的作业需求。在河道清淤、建筑垃圾分拣、表层土石筛分、生活垃圾分选这类场景中，常规封闭铲斗会连带裹挟大量无用细料、淤泥或者渣土，增加单次举升负载的同时，还需要后续额外的筛分工序，而栅格斗的格栅式结构可以在铲取物料的过程中，直接让粒径小于栅格间隙的细料、泥水从间隙中漏出，只留存需要清运或者分拣的大块物料，大幅减少无效负载，提升作业效率。

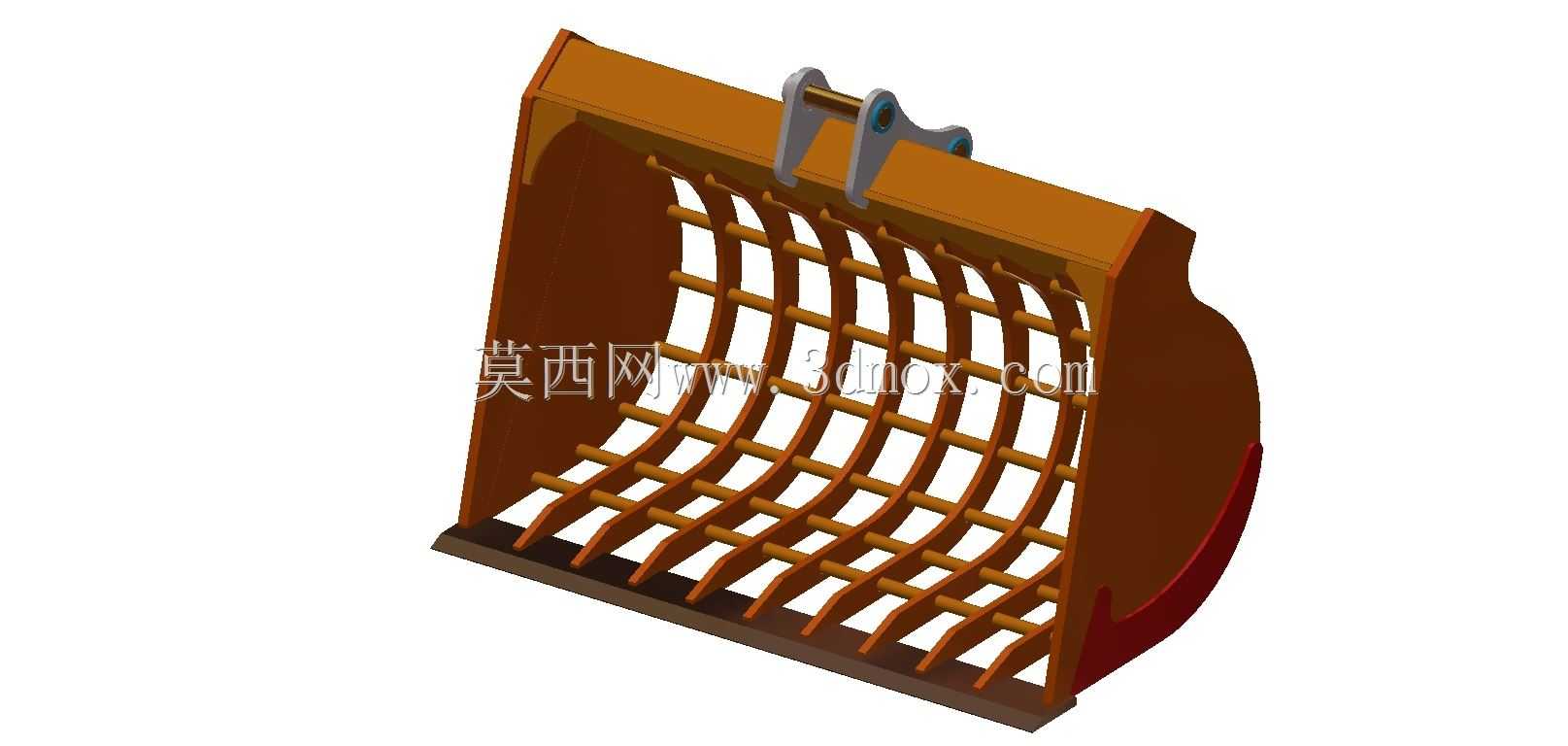

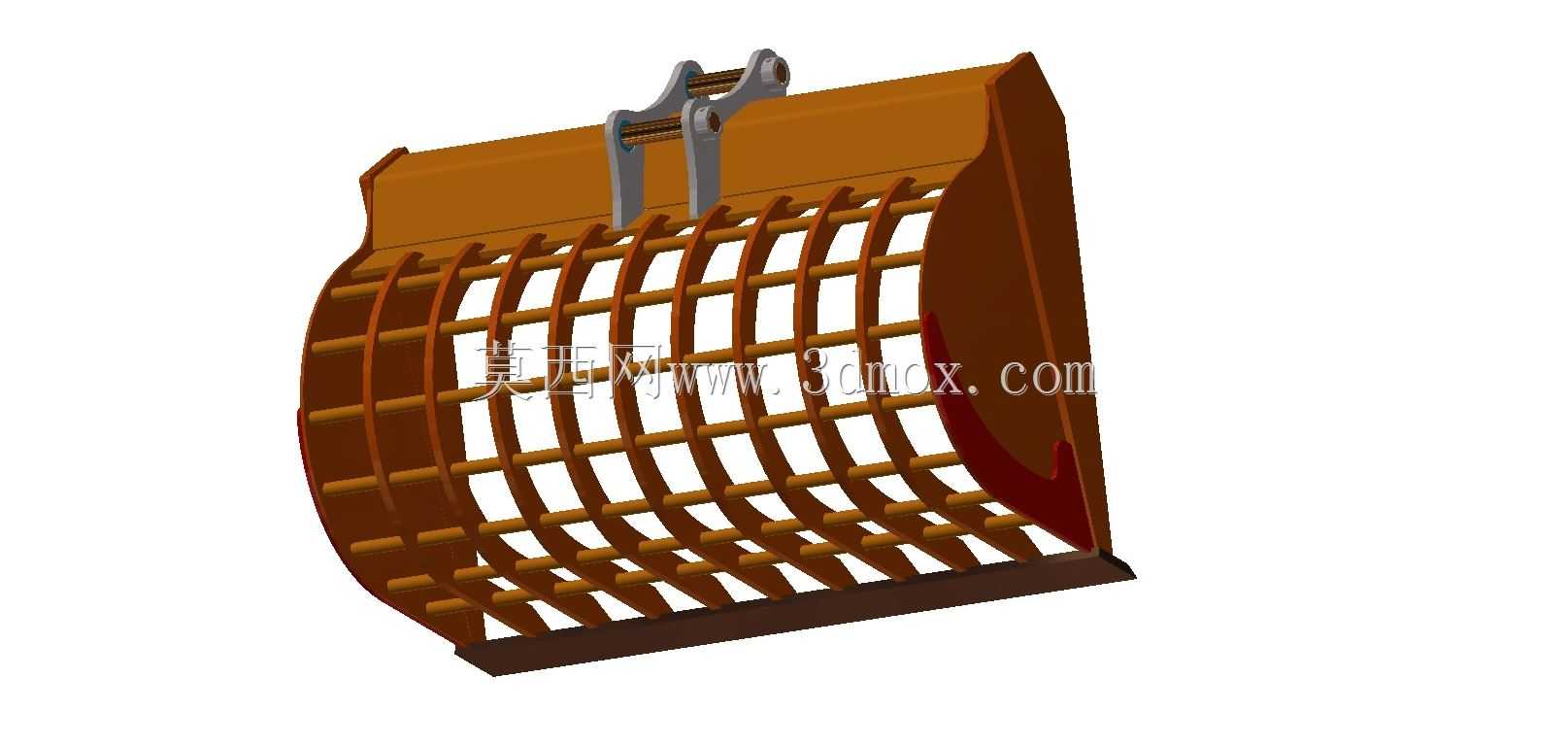

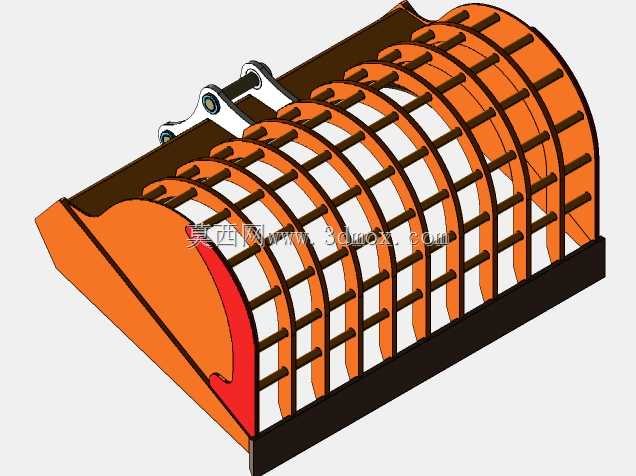

　　从结构设计逻辑来看，这款属具的主体采用弧形栅条排布，栅条沿着铲斗的切削弧面均匀布置，栅条之间的间隙根据常规筛分作业的通用需求设定，既保证足够的漏料效率，又能避免需要留存的大块物料从间隙掉落。铲斗的侧刃和主切削板采用加厚耐磨板材设计，因为作业过程中切削板会持续和土石、建筑垃圾等硬质物料摩擦，加厚结构可以提升刃口的耐磨寿命，减少日常维护更换的频率。背部的铰接耳板完全匹配对应吨位挖掘机的斗杆、连杆安装尺寸，铰接孔的同轴度、孔距公差严格按照挖掘机属具的通用安装标准设计，不需要额外改装就可以直接和主机的工作装置连接，铰接位置预留了润滑脂注油通道，方便日常作业过程中定期加注润滑脂，减少铰接销轴的磨损。

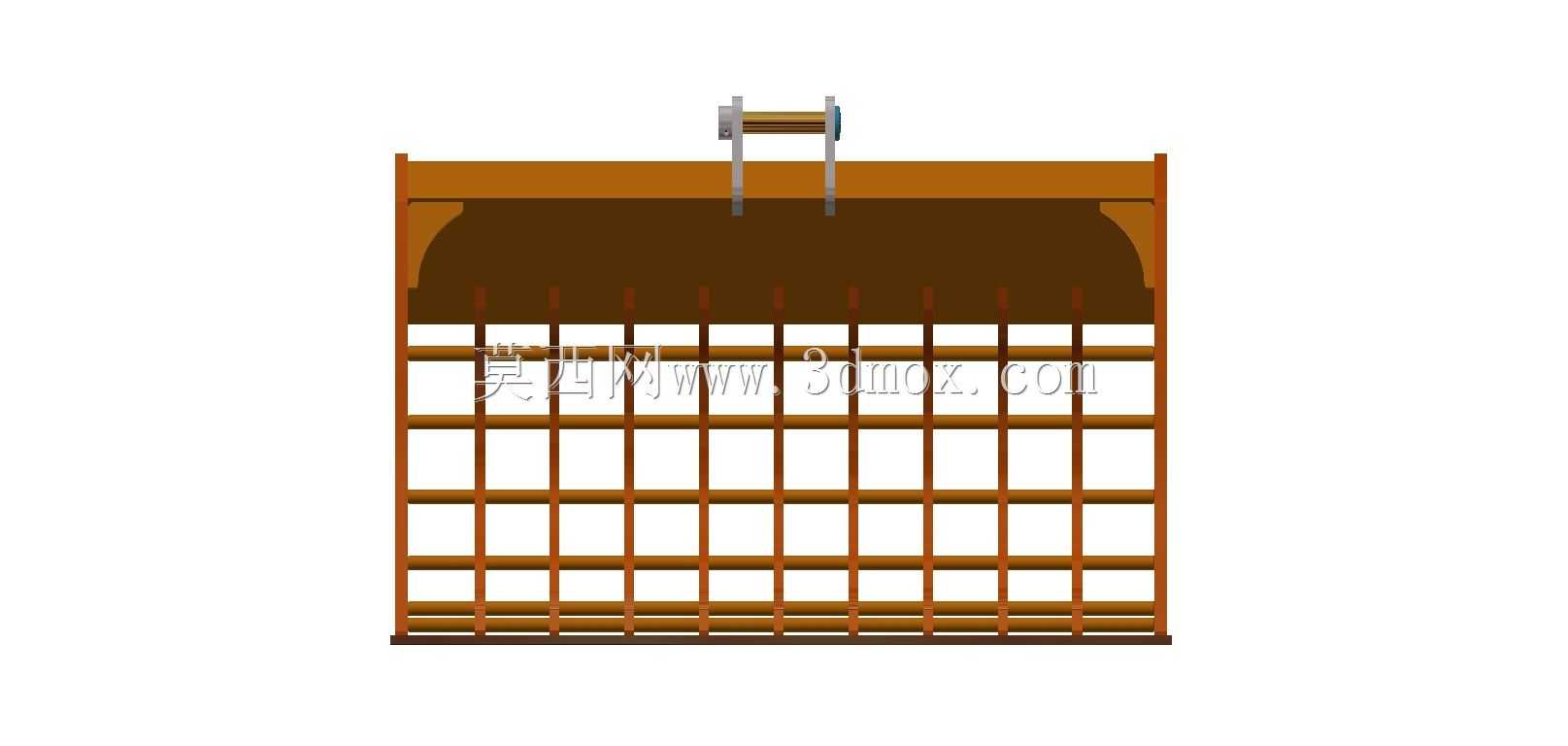

　　从安装边界来看，这款属具的整体宽度适配10-15吨级挖掘机的常规作业宽度，不会超出主机的作业回转半径边界，避免在狭小场地作业时出现侧面剐蹭的问题。斗容设计匹配对应吨位挖掘机的举升负载能力，在满斗留存大块物料的情况下，负载重量不会超出斗杆油缸和动臂油缸的额定举升阈值，保证作业过程中的液压系统压力处于正常工作区间，不会因为过载导致液压元件损坏。栅条的截面采用梯形截面设计，靠近铲斗内腔的一侧宽度更小，外侧宽度更大，这种结构可以避免湿黏物料卡在栅条间隙之间，减少作业过程中人工清理栅格的频次，哪怕是在含水量较高的黏土、淤泥工况下，物料也能顺着栅条的斜面滑落，不容易出现堵孔的问题。

　　在实际作业过程中，这款属具除了可以完成筛分、分拣作业，也可以配合主机的斗杆动作完成大块物料的扒拢、整平作业，栅条的弧形排布让铲斗的底面和侧面都具备足够的结构强度，在推平作业面的时候不会因为侧向受力出现栅条变形的问题。铲斗的顶部设置了加强筋板，连接两侧的边板和背部的铰接耳座，把作业过程中切削物料产生的冲击力均匀分散到整个斗体结构上，避免局部应力集中导致的焊缝开裂或者结构变形。和常规的筛分斗相比，这种固定式栅格斗没有额外的液压振动结构，结构更简单，故障率更低，维护成本也更便宜，适合长时间在户外恶劣工况下连续作业，不需要额外连接液压管路，安装拆卸的流程和更换普通铲斗完全一致，操作人员不需要额外培训就可以快速完成属具更换。

　　针对不同的作业物料特性，栅条的间隙可以根据实际需求在建模阶段调整参数，比如针对建筑垃圾分拣工况可以适当加大栅格间隙，让更多的碎砖、细土漏出，只留存大块的混凝土块、钢筋等物料；针对河道清淤工况可以适当缩小栅格间隙，避免大块的石块、垃圾漏走，同时让淤泥和河水充分漏出，减少清运过程中的遗撒。整个斗体的焊接坡口在建模阶段就做了预设，所有的连接位置都预留了足够的焊脚高度，保证焊接完成后的结构强度能够满足重载作业的冲击载荷要求，铰接孔的位置预设了耐磨衬套的安装位，衬套磨损后可以单独更换，不需要整体更换耳板，降低后期的使用成本。
