挖掘机装载作业用铰接式动臂斗杆总成

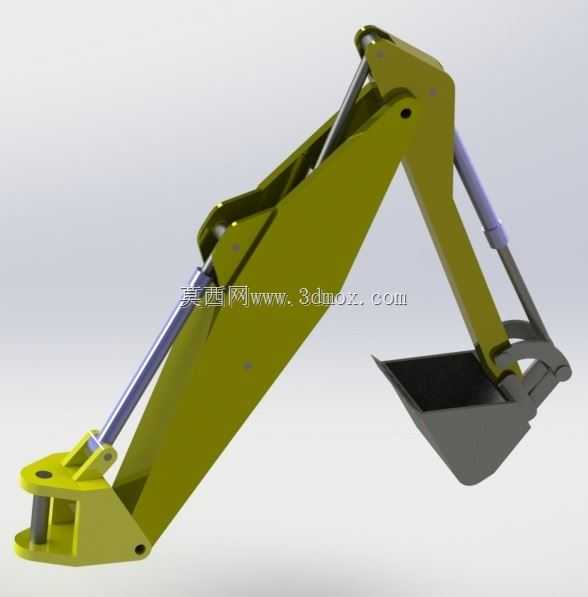

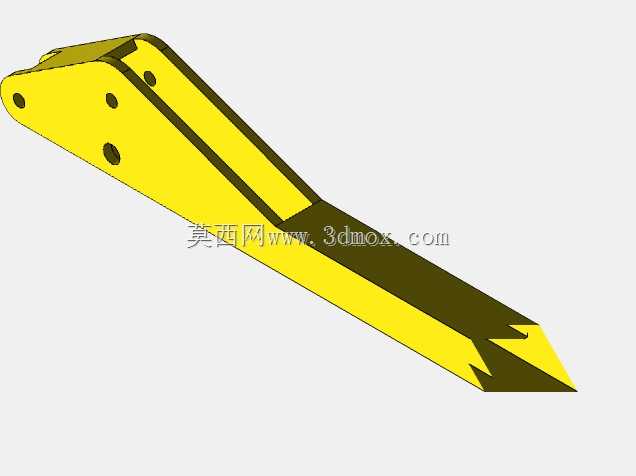

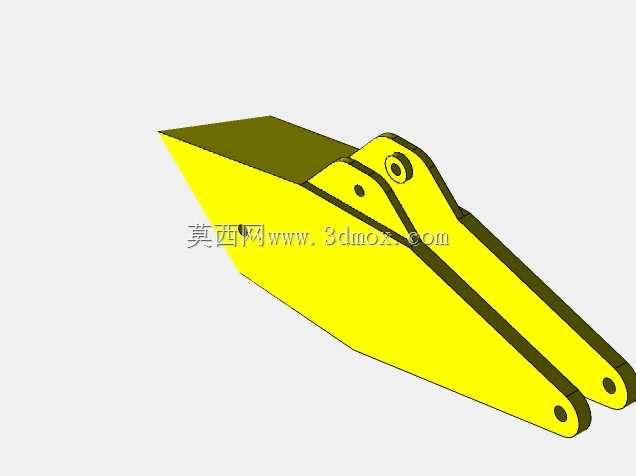

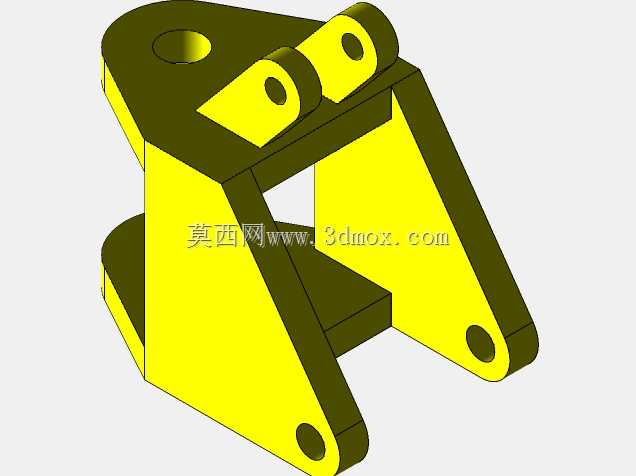

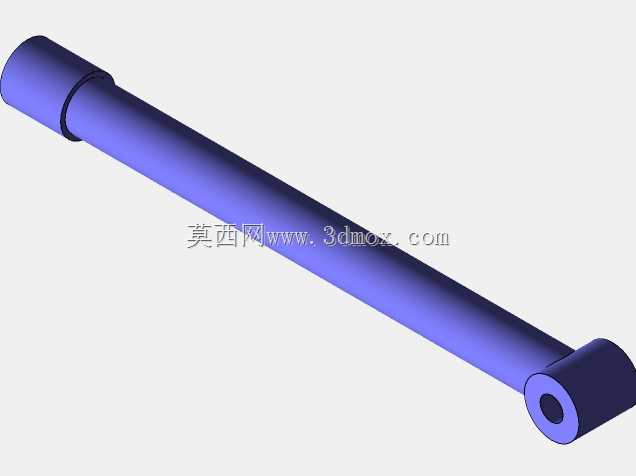

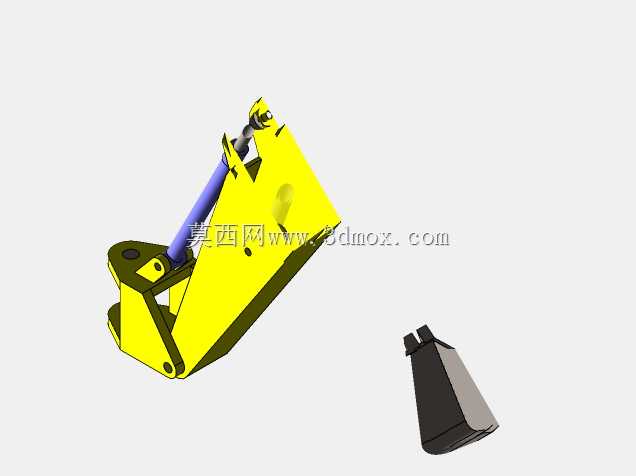

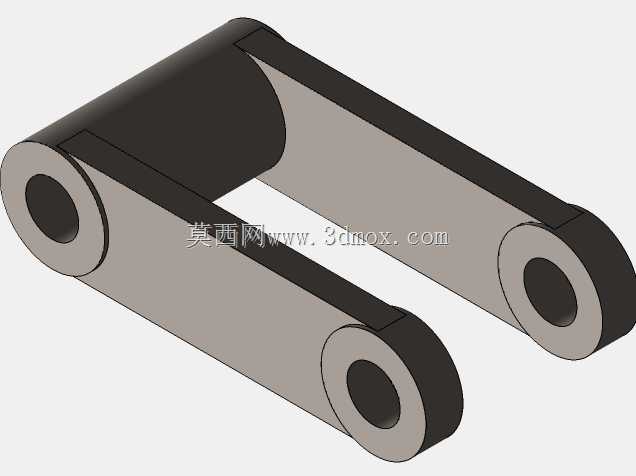

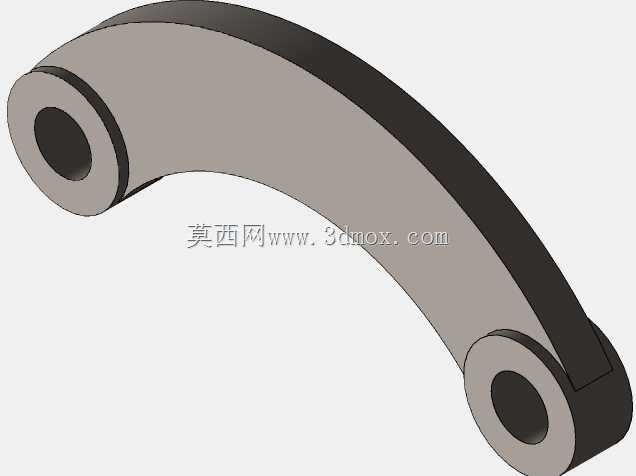

　　这套作业臂结构主要适配中小型轮式、履带式挖掘装载设备，可覆盖市政管网开挖、农田水利修整、零散土石方转运、厂区物料堆垛、建筑废墟清理等多类作业场景，相比通用型挖掘臂结构，其铰接点布局做了针对性优化，在狭小场地内的回转避让空间更小，适合城中村改造、厂区内部维护这类作业半径受限的工况。从结构功能来看，整套臂体分为主安装段、中间动臂段、前端斗杆段以及铲斗连接端四个核心部分，主安装段预留了与设备转台铰接的销轴孔位，孔位同轴度公差控制在0.02mm以内，可避免装配后出现臂体偏摆、销轴偏磨的问题；两段液压油缸分别布置在臂体上下侧的安装耳座上，上侧油缸负责动臂的举升回落，下侧油缸负责斗杆的收放角度调整，耳座处均设计了加强筋结构，

　　可抵消油缸大推力输出时的局部应力集中，避免长期重载作业出现耳座开裂的故障。设计过程中优先考虑了载荷传递路径的合理性，臂体主体采用变截面箱型焊接结构，在靠近铰接点、油缸安装座的受力集中区域，板材厚度做了梯度加厚处理，非主要受力区域则适当减小板材厚度，在保证整体结构强度、刚度满足1.5倍额定载荷静载测试要求的前提下，尽可能降低臂体自身重量，减少设备前端的偏载力矩，提升作业时的整机稳定性。外形尺寸方面，整套臂体完全收拢状态下总长度控制在2.1m，最大水平作业伸展半径可达3.8m，最大挖掘深度为2.2m，铲斗端的额定挖掘力可达到42kN，安装边界上，主安装端的铰接孔中心距为280mm，适配转台连接座的安装尺寸范围为260-300mm，

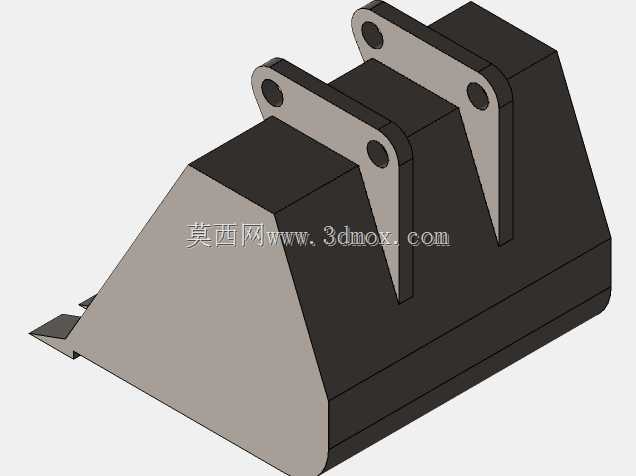

　　油缸连接销轴直径统一采用45mm规格，可与同吨位级别的通用挖掘机油缸配件互换，降低后期运维的配件采购成本。臂体表面的铰接转动副位置均设计了黄油嘴安装位，可在日常维保过程中直接加注润滑脂，无需拆解销轴结构，减少维保作业的工作量；铲斗连接端采用通用型双耳环铰接结构，可根据不同作业需求快速更换破碎锤、抓木器、液压剪等属具，拓展设备的多场景作业能力。在结构细节处理上，所有板材焊接位置均做了圆角过渡处理，避免焊接应力集中导致的焊缝开裂问题，臂体内部设计了横向加强肋板，肋板间距根据受力仿真结果做了不等距布置，在受力较大的靠近转台端肋板间距更小，受力较小的前端臂段肋板间距适当放大，平衡结构强度与自重控制的需求。

　　液压管路的布置沿着臂体侧面的预留管卡位置走线，管卡安装孔位在臂体焊接时就已预留，后期装配管路时无需额外焊接支架，避免焊接高温对臂体母材性能造成影响，同时管路走线避开了臂体转动时的干涉区域，可防止作业过程中管路被臂体挤压磨损，延长液压管路的使用寿命。实际作业过程中，这套臂体的动作匹配性经过多轮调试，动臂举升、斗杆收放、铲斗转动三个动作的速度匹配度较高，复合动作时不会出现明显的动作卡顿或速度突变，操作人员操控时的动作流畅度更好，可有效降低长时间作业的操作疲劳感。针对土方作业时的砂石磨损问题，臂体下侧靠近铲斗的位置设计了可更换的耐磨护板，护板通过螺栓固定在臂体母材上，当护板磨损到极限厚度时可直接拆卸更换，无需对臂体主体进行补焊修复，降低维修成本与维修停机时间。
