立式排水闸水工构筑物结构设计

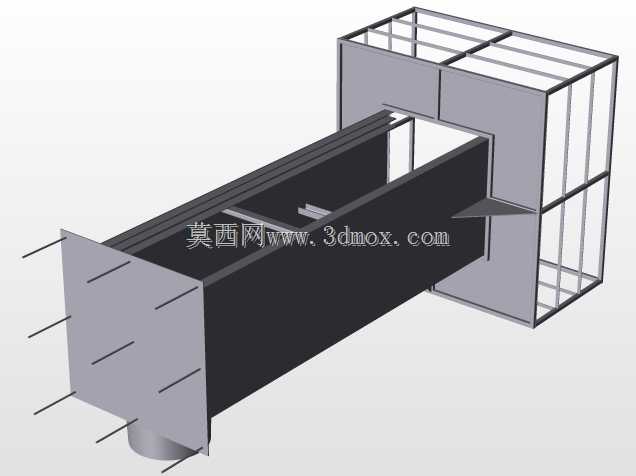

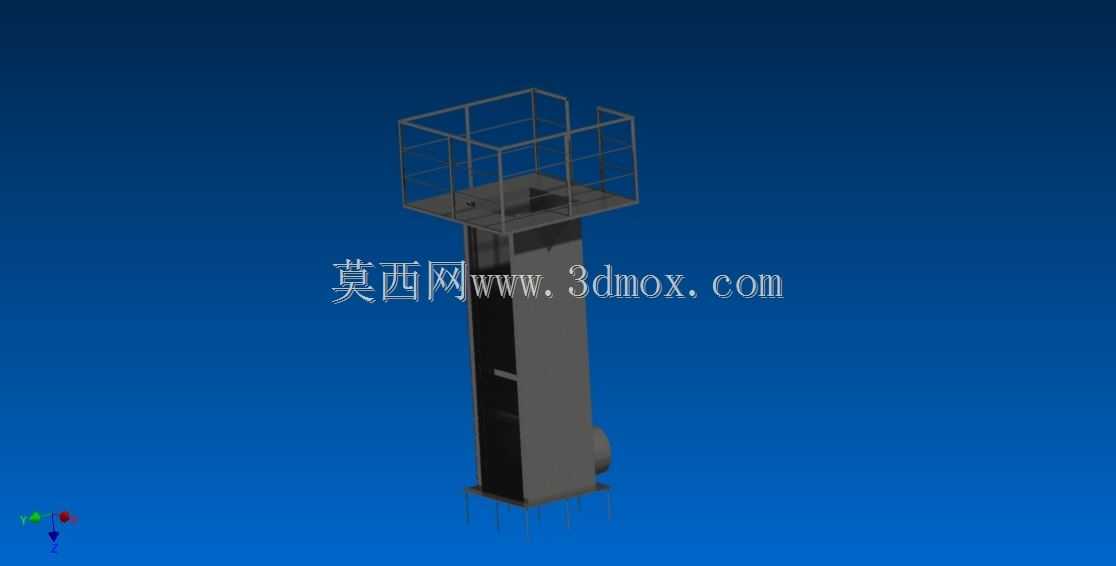

　　在市政雨污分流、灌区排涝、工业厂区雨洪管控、内河水位调节的场景里，这类立式排水闸是承担过水通断、水位调控功能的核心构筑物，和常见的水平安装平板闸不同，该结构采用立式塔架式布局，将操作维护平台设置在闸体顶部，适配汛期高水位工况下的操作安全需求，避免操作人员直接接触高位水体，也能减少汛期杂物缠绕操作机构的概率。从结构组成来看，下部为埋入式闸身筒体，底部设置法兰式安装基座，通过地脚锚栓与混凝土闸墩刚性连接，筒体侧壁预留过水通道接口，可直接对接排水干管或者渠道的出水端，闸板采用垂直升降的运行轨迹，沿着筒体内部的导向槽做直线运动，导向槽内预留密封件安装槽位，可根据过水介质的腐蚀特性选配橡胶或者铜质密封副，关闭状态下可实现零渗漏截断，

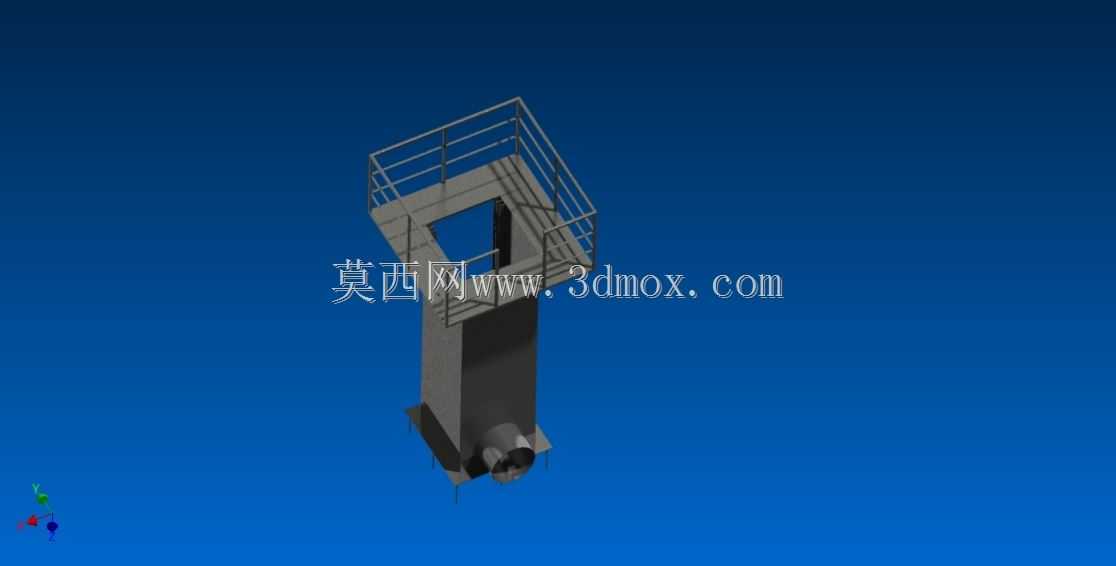

　　满足管网检修、区域水位管控的截断要求。顶部操作平台四周设置1.2米高的标准化安全防护栏杆，栏杆采用等边角钢焊接成型，横杆设置三道，底部设置100mm高的挡水踢脚板，完全符合水工构筑物操作平台的安全防护规范，平台中部预留闸杆操作通孔，可适配手动启闭机或者电动启闭装置的安装，不管是无供电条件的郊野灌区，还是有自动化管控需求的市政管网节点，都能通过更换上部启闭机构实现适配，不需要改动下部闸体的主体结构。设计阶段首先要明确安装边界的约束条件，这类立式闸的安装基坑深度需要匹配闸体筒体的总高度，基坑底部需要做200mm厚的C30混凝土找平层，预埋地脚螺栓的定位偏差需要控制在2mm以内，避免安装时筒体出现倾斜，导致闸板卡涩、密封失效的问题；

　　筒体的外径尺寸需要对接上游排水管道的公称通径，过水通道的截面面积要比对接管道大15%左右，降低闸体位置的水头损失，避免汛期排水时在闸前形成壅水。闸板的升降行程需要完全覆盖过水通道的截面高度，全开状态下闸板底部要高于过水通道顶部100mm以上，保证过流断面无遮挡，不会在闸板底部形成涡流或者杂物堆积。从日常运维的角度考虑，顶部平台的尺寸预留了单人操作与小型检修工具的放置空间，不需要额外搭建临时操作平台，日常巡检时可直接在平台上观察闸板的开度位置、密封面的渗漏情况，栏杆的间隙控制在100mm以内，避免巡检人员失足坠落，筒体侧壁设置的爬梯隐藏在筒体内部，从平台直通底部闸板位置，方便检修人员进入筒体内部清理淤积杂物、更换磨损的密封件，

　　不需要整体拆解闸体结构。在不同的应用场景下，该结构可做针对性的参数调整，比如用于化工园区排水场景时，筒体与闸板可改用耐腐蚀的不锈钢材质，密封件选用氟橡胶材质，耐受工业废水的腐蚀；用于山区排涝场景时，可在过水通道入口增设拦污栅，减少树枝、石块等大体积杂物进入闸体卡涩闸板；用于城市内河水位调控时，可在启闭机构上加装开度传感器与远程控制模块，接入智慧水务管控平台，实现水位自动调节、远程启闭操作，不需要人员现场值守。结构建模过程中，所有焊接位置都预留了焊接收缩余量，栏杆与平台的连接、筒体与基座的连接都采用满焊工艺，建模时明确标注了焊缝高度要求，避免现场安装时出现焊接强度不足的问题；所有运动部件都做了干涉检查，闸板全行程升降过程中不会与导向槽、筒体壁、启闭机构发生碰撞，装配公差符合水工金属结构的相关制造规范，可直接导出工程图用于生产制造，也可导入仿真软件做闸体的结构应力分析、过流水流仿真，验证不同水头压力下的结构强度与过流特性。
