法兰连接直通式截止阀结构设计方案

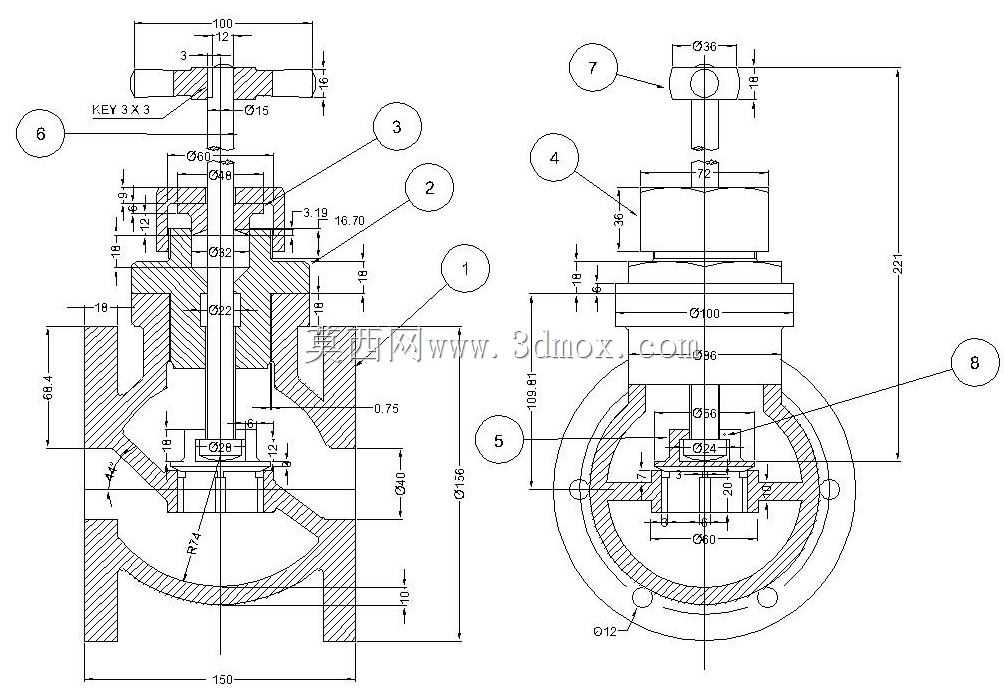

　　在化工流体输送、市政给排水、工业热力管网、中小型电站辅机管路系统中，截止阀是承担管路通断控制、流量调节功能的核心控制部件，相比闸阀、蝶阀类产品，其密封副密封性能更稳定，节流调节精度更易控制，适合对介质截断可靠性要求较高的中低压管路场景，可适配清水、蒸汽、低腐蚀性油品等多种常规工业介质的输送管控需求。这款法兰连接直通式截止阀采用下进上出的经典流道结构，介质从阀体下部入口进入，绕过阀瓣下部的导流弧面后从上部出口流出，这种流道设计虽然流阻相比直流式截止阀略高，但阀瓣启闭过程中的受力状态更稳定，密封面在关闭状态下受介质压力的辅助压紧作用，能有效降低关闭状态下的泄漏概率，适合长期处于截断状态、启闭频次中等的管路工况。从结构组成来看，

　　整个阀门共分为七个核心装配单元，最上部的手轮单元采用轮辐式结构，通过方榫结构与阀杆顶端实现周向固定，配合平键传递启闭扭矩，手轮下部设置压紧螺母实现轴向限位，避免操作过程中手轮脱出；阀杆单元采用梯形传动螺纹与阀盖上部的填料压盖段配合，将手轮的旋转运动转化为阀杆的轴向直线运动，梯形螺纹的自锁特性可以让阀瓣停留在任意开度位置，不会受介质压力冲击出现自行移位的问题，阀杆与阀盖接触段设置填料密封结构，通过多层柔性填料填充阀杆与阀盖的间隙，配合填料压盖的螺栓压紧力实现阀杆动密封，避免介质从阀杆配合处向外泄漏。阀盖与阀体之间采用法兰面配合，通过周向均布的螺栓实现紧固连接，结合面处设置密封垫片，保证中腔部分的静密封可靠性，阀盖内部设置导向筋结构，

　　为阀杆的轴向运动提供径向限位，避免阀杆升降过程中出现偏摆，导致阀瓣与阀座密封面出现偏磨，影响密封使用寿命。阀体部分采用整体铸造结构，进出口端设置标准法兰连接面，法兰上的螺栓孔采用跨中布置方式，适配常规工业管路的法兰安装标准，可直接与同压力等级的管路法兰配对安装，无需额外加工转接结构；阀体内部的阀座密封面采用堆焊耐磨合金的结构设计，与阀瓣下部的密封面形成锥面配合密封，相比平面密封结构，锥面密封的接触比压更高，在较低的关闭扭矩下就能实现可靠密封，同时阀瓣开启过程中密封面脱离接触的行程更短，能减少启闭过程中介质对密封面的冲蚀磨损。阀瓣下部设置导流弧面结构，在阀门处于小开度状态时，介质可以顺着弧面平稳流向出口，减少湍流产生的振动与噪音，同时避免高速介质直接冲刷密封面，延长密封副的使用寿命。从安装边界尺寸来看，这款截止阀的进出口法兰中心距、法兰外径、螺栓孔分布圆直径、螺栓孔直径均匹配常用中低压管路的安装尺寸要求，阀门总高度满足手轮操作的最小空间需求，安装时不需要额外预留过大的上部操作空间，手轮的外径尺寸适配人工手动操作的力矩需求，常规工况下不需要额外加装加力杆就能实现可靠启闭，若应用在大口径、高压力等级的管路上，也可在该结构基础上加装电动执行机构替代手轮单元，实现远程自动控制。在设计过程中，需要重点校核阀杆的抗拉强度与压杆稳定性，避免阀门关闭过程中阀杆受过大的轴向力出现弯曲变形，同时要核算填料函的填料压紧量，既要保证密封性能，

　　又要避免填料压得过紧导致阀杆操作力矩过大、填料磨损加快；阀体部分的流道壁厚需要根据公称压力等级进行强度校核，尤其是阀体下部的介质转折处，要避免应力集中导致的承压失效问题，密封面的宽度需要根据介质压力、密封比压要求进行合理选取，过宽会导致操作力矩增大，过窄则容易出现密封面压溃、泄漏的问题。这款截止阀的结构设计成熟，零部件通用性强，大部分零件都可采用行业通用标准件，生产加工难度低，后期维护时只需要更换填料、密封垫片等易损件就能恢复性能，维护成本较低，适合在各类常规工业管路系统中推广应用，在三维建模过程中，需要重点保证各配合面的尺寸公差与形位公差，比如阀杆与填料函的同轴度、阀瓣密封面与阀杆轴线的垂直度、阀体进出口法兰的端面平行度等，这些参数直接影响阀门的装配精度与使用性能，建模时需要严格按照机械设计标准设定公差值，为后续的工程图输出、生产加工提供准确的三维模型依据。
