重载机械式管道起吊抓钳结构设计

　　在油气长输管线铺设、市政给排水管网施工、大型工业厂区工艺管道安装的作业现场，管材的垂直转运与就位一直是影响施工效率与安全的核心环节，这款机械式管道抓钳正是针对圆形管材的吊装需求开发的专用吊具，无需额外配置液压、气动动力源，完全依靠吊装过程中的重力自锁特性实现对管道外壁的抱紧夹持，适配200kg到2000kg载荷范围内的圆形管材吊运作业。

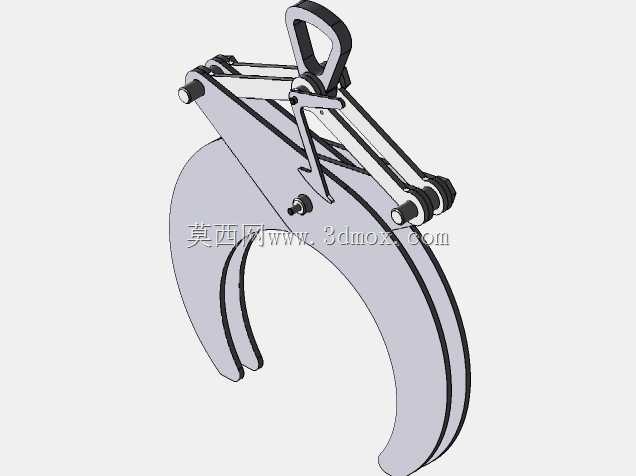

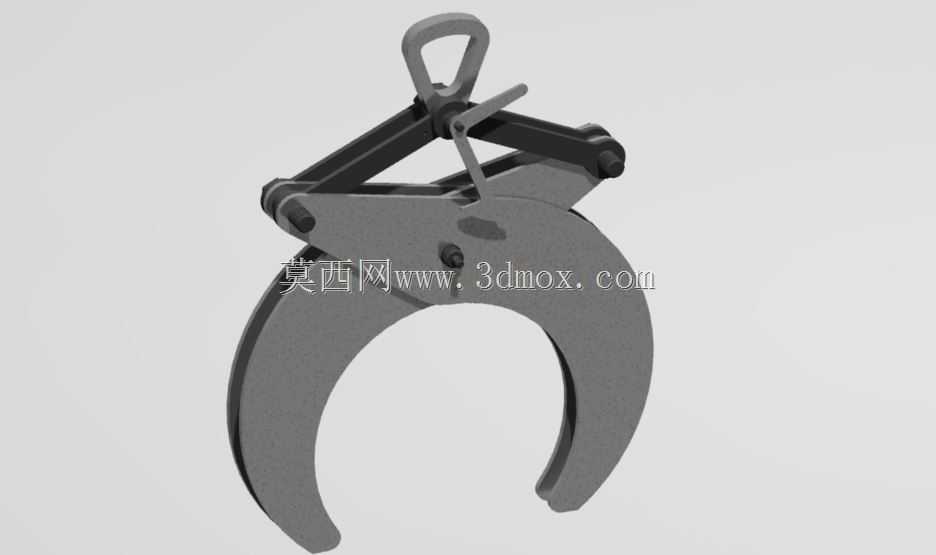

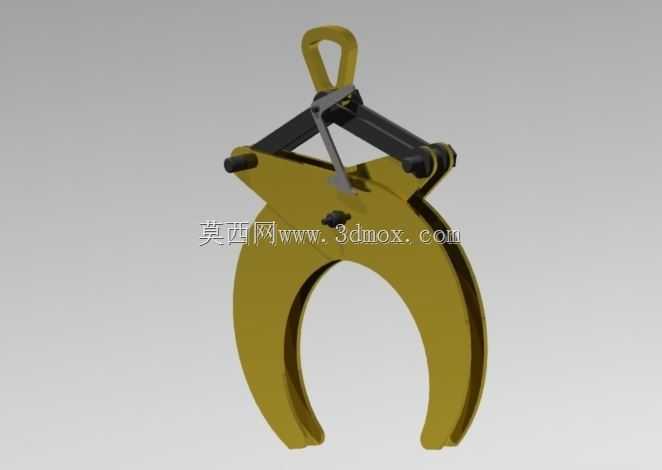

　　从结构设计逻辑来看，这款抓钳采用了对称双颚瓣的钳体布局，顶部设置的吊环直接对接起重设备的吊钩，吊环与两侧钳臂通过铰接销轴连接，钳臂中段设置联动连杆机构，当吊环受向上的起吊拉力时，连杆会带动两侧弧形颚瓣同步向内收拢，随着起吊载荷的增大，颚瓣对管道外壁的正压力会同步提升，形成自锁效应，完全避免吊装过程中管材滑脱的风险；钳体的开合控制通过顶部的手动拨杆实现，当抓钳空载放置在管道上方时，拨杆处于解锁位置，两侧颚瓣可张开至大于管道外径的尺寸，待颚瓣完全环抱管道外壁后，起吊时拨杆会随受力自动锁止，无需人工额外操作锁止机构，降低高空作业的操作风险。

　　针对现场实际使用的边界条件，这款抓钳的颚瓣内侧采用了大弧度的曲面设计，曲面曲率适配常规工程用圆形管道的外径范围，接触区域做了加宽处理，避免局部应力集中对管道外壁防腐层造成压损，同时颚瓣接触表面做了防滑纹理处理，即使在管材表面沾有少量泥水、锈迹的工况下，依然能保持足够的摩擦系数，保证夹持稳定性。所有铰接位置均采用带润滑槽的销轴配合耐磨衬套结构，可承受长期往复摆动的磨损，销轴端部设置防脱挡圈，避免作业过程中销轴窜出引发结构失效。

　　从安装适配性来看，顶部吊环的内孔尺寸适配常规起重吊钩的钩头直径，无需额外配置过渡连接件，可直接挂接在汽车吊、履带吊、车间行吊的吊钩上使用，也可配合手拉葫芦完成短距离的管道移位作业。整体结构没有易损的电子元件、密封件，环境适应性极强，无论是户外露天的雨雪天气，还是车间内的多粉尘作业环境，都能保持稳定的工作状态，日常维护仅需定期向铰接销轴处加注润滑脂即可，维护成本极低。

　　在结构建模过程中，所有铰接副的运动行程都做了干涉校验，确保钳体在最大开合角度与最小抱紧位置时，各连杆、钳臂之间不会出现运动卡滞；整体重心经过精准配平，起吊时抓钳可保持垂直状态，不会出现偏载导致的管材倾斜，方便管道对接安装时的对位调整。钳体主体采用高强度合金钢结构，受力位置做了加厚处理，在满足额定载荷强度要求的前提下，尽可能控制了整体自重，降低起重设备的无效载荷消耗。

　　不同于电动、液压式的管道吊具，这款纯机械结构的抓钳不存在动力管线拖拽的问题，作业半径不受管线长度限制，也不会出现液压油泄漏污染管材或施工现场的问题，尤其适合长输管线野外施工这类供电、供能不便的作业场景，同时也可用于预制管材厂内的管材周转、货场管材堆垛等作业场景，针对不同外径范围的管道，可通过调整连杆铰接点的位置，适配不同管径的夹持需求，无需更换整体钳体结构。
